  首页产品NEK606海洋工程与船用电缆



P1或P1/P8 RFOU/TFOU 0.6/1KV



P1或P1/P8 RFOU/TFOU 0.6/1KV P1或P1/P8 RFOU/TFOU 0.6/1KV



应用
该电缆具有阻燃，低烟，无卤和防泥浆的特性，适用于控制，电力和照明系统。



标准
IEC 60092-353
IEC 60092-351
IEC 60092-359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

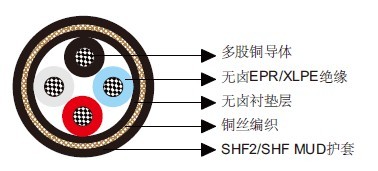

结构
导体：IEC 60228 class 2多股镀锡退火铜导体。
绝缘： 无卤EPR。XLPE可选(用于TFOU电缆)。
衬垫层：无卤化合物。
铠装：镀锡铜编织。
外护套：无卤热固材料SHF2（用于P1型）；无卤，防泥浆热固材料SHF MUD（用于P1/P8型）。黑色。



电气特性

标称导体截面积

mm²

1.5

2.5

4

6

10

16

25

35

50

70

标称导体直径

mm

1.6

2.1

2.6

3.2

4.0

5.1

6.5

7.4

8.7

10.3

最大直流电阻@20℃

Ω/km

12.2

7.56

4.7

3.11

1.84

1.16

0.734

0.529

0.391

0.27

连续额定电流@45℃ 1芯

A

23

30

40

52

72

96

127

157

196

242

连续额定电流@45℃ 2芯

A

20

26

34

44

61

82

108

133

167

206

连续额定电流@45℃ 3&4芯

A

16

21

28

36

50

67

89

110

137

169

短路电流1s

A

210

360

570

860

1430

2290

3580

5010

7150

10020

工作电压

KV

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1



标称导体截面积

mm²

95

120

150

185

240

300

400

500

630

标称导体直径

mm

12.2

13.8

15.1

17.0

19.6

21.9

24.6

27.6

32.5

最大直流电阻@20℃

Ω/km

0.195

0.154

0.126

0.1

0.0762

0.0607

0.0475

0.0369

0.0286

连续额定电流@45℃ 1芯

A

293

339

389

444

522

601

690

780

890

连续额定电流@45℃ 2芯

A

249

288

331

444

444

511

587

663

757

连续额定电流@45℃ 3&4芯

A

205

237

272

311

365

421

483

546

623

短路电流1s

A

13590

17170

21460

26470

34340

42930

57230

71540

90140

工作电压

KV

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1

0.6/1


环境温度校正因数

环境温度校正因数

35

40

45

50

55

60

65

70

75

80

额定系数

1.1

1.05

1.0

0.94

0.88

0.82

0.74

0.67

0.58

0.47



机械和热性能
弯曲半径：8×OD（安装中）；6×OD （固定安装）
温度范围：-20℃ ~ +90℃



尺寸和重量

结构
芯数×截面积(mm²)

标称绝缘厚度
mm

标称衬垫层厚度
mm

标称护套厚度
mm

标称外径
mm

标称重量
kg/km

1×1.5

1.0

1.1

1.1

8.9

135

1×2.5

1.0

1.1

1.1

9.3

150

1×4

1.0

1.1

1.1

9.9

180

1×6

1.0

1.1

1.1

10.4

205

1×10

1.0

1.1

1.2

12.2

295

1×16

1.0

1.1

1.2

13.5

385

1×25

1.2

1.1

1.2

15.4

525

1×35

1.2

1.1

1.3

16.9

685

1×50

1.4

1.1

1.4

18.7

870

1×70

1.4

1.1

1.4

20.4

1105

1×95

1.6

1.1

1.5

22.8

1435

1×120

1.6

1.2

1.6

24.9

1745

1×150

1.8

1.2

1.6

26.8

2055

1×185

2.0

1.2

1.7

29.3

2560

1×240

2.2

1.2

1.8

32.5

3190

1×300

2.4

1.2

1.9

35.2

3935

1×400

2.4

1.4

2.1

40.5

5060

1×500

2.4

1.4

2.2

44.0

6180

1×630

2.4

1.4

2.3

48.0

7620

2×1.5

1.0

1.1

1.2

13.6

295

2×2.5

1.0

1.1

1.2

14.4

335

2×4

1.0

1.1

1.3

16.1

445

2×6

1.0

1.1

1.3

17.1

520

2×10

1.0

1.1

1.4

19.3

680

2×16

1.0

1.1

1.5

21.7

955

2×25

1.2

1.2

1.6

25.9

1335

2×35

1.2

1.2

1.7

27.9

1595

2×50

1.4

1.2

1.9

31.9

2250

2×70

1.4

1.2

2.1

35.8

2795

2×95

1.6

1.2

2.3

41.2

3780

2×120

1.6

1.4

2.4

44.8

4560

2×150

1.8

1.4

2.6

49.2

5500

2×185

2.0

1.4

2.7

53.8

6675

2×240

2.2

1.6

3.0

61.0

8605

2×300

2.4

1.6

3.2

67.0

10510

3×1.5

1.0

1.1

1.2

14.2

320

3×2.5

1.0

1.1

1.3

15.6

415

3×4

1.0

1.1

1.3

16.8

500

3×6

1.0

1.1

1.4

18.1

605

3×10

1.0

1.1

1.4

20.3

795

3×16

1.0

1.1

1.5

22.8

1125

3×25

1.2

1.2

1.6

27.5

1620

3×35

1.2

1.2

1.7

29.6

1955

3×50

1.4

1.2

1.9

33.9

2730

3×70

1.4

1.4

2.0

38.4

3655

3×95

1.6

1.4

2.2

43.8

4885

3×120

1.6

1.4

2.3

47.6

6000

3×150

1.8

1.6

2.5

52.4

7300

3×185

2.0

1.6

2.7

58.6

8960

3×240

2.2

1.8

2.9

66.1

11610

3×300

2.2

1.8

3.4

71.9

13490

4×1.5

1.0

1.1

1.3

15.7

350

4×2.5

1.0

1.1

1.3

16.6

425

4×4

1.0

1.1

1.4

18.1

590

4×6

1.0

1.1

1.4

19.5

725

4×10

1.0

1.1

1.5

22.1

955

4×16

1.0

1.2

1.6

25.2

1375

4×25

1.2

1.2

1.7

30.0

1965

4×35

1.2

1.2

1.8

32.4

2410

4×50

1.4

1.4

2.0

37.3

3365

4×70

1.4

1.4

2.2

42.1

4580

4×95

1.6

1.4

2.4

48.2

6020

4×120

1.6

1.6

2.5

52.7

7440

4×150

1.8

1.6

2.9

58.3

8800

4×185

2.0

1.6

3.1

64.0

10760

4×240

2.2

1.8

3.4

72.4

13890

4×300

2.4

1.8

3.7

79.8

17405

5×1.5

1.0

1.1

1.3

16.7

420

6×1.5

1.0

1.1

1.3

17.8

495

7×1.5

1.0

1.1

1.3

17.8

540

8×1.5

1.0

1.1

1.5

20.3

645

9×1.5

1.0

1.1

1.5

21.5

675

10×1.5

1.0

1.1

1.5

21.8

705

12×1.5

1.0

1.1

1.5

22.5

805

14×1.5

1.0

1.1

1.6

23.6

860

16×1.5

1.0

1.1

1.7

24.9

940

19×1.5

1.0

1.1

1.7

26.0

1100

20×1.5

1.0

1.1

1.7

27.2

1130

23×1.5

1.0

1.1

1.8

29.3

1285

24×1.5

1.0

1.1

1.8

30.0

1305

27×1.5

1.0

1.1

1.9

30.8

1460

30×1.5

1.0

1.1

1.9

31.8

1520

33×1.5

1.0

1.2

2.0

33.5

1670

37×1.5

1.0

1.2

2.0

34.6

1840

44×1.5

1.0

1.2

2.2

39.2

2210

5×2.5

1.0

1.1

1.4

18.0

555

6×2.5

1.0

1.1

1.4

19.2

590

7×2.5

1.0

1.1

1.4

19.2

655

8×2.5

1.0

1.1

1.5

21.8

775

9×2.5

1.0

1.1

1.6

23.3

785

10×2.5

1.0

1.1

1.6

23.6

865

12×2.5

1.0

1.1

1.6

24.5

955

14×2.5

1.0

1.1

1.7

25.5

1070

16×2.5

1.0

1.1

1.7

26.7

1155

19×2.5

1.0

1.1

1.8

28.2

1360

20×2.5

1.0

1.1

1.8

29.5

1410

23×2.5

1.0

1.1

1.9

31.8

1610

24×2.5

1.0

1.2

2.0

33.2

1690

27×2.5

1.0

1.2

2.0

33.9

1815

30×2.5

1.0

1.2

2.0

34.9

1960

33×2.5

1.0

1.2

2.1

36.7

2190

37×2.5

1.0

1.2

2.1

38.0

2370

44×2.5

1.0

1.2

2.3

42.6

2795
