  首页产品NEK606海洋工程与船用电缆



F5 QFCB



F5 QFCB F5 QFCB



应用
该钢丝铠装光缆具有防火，阻燃和低烟无卤的特性，适用于需在火灾中工作的通讯和紧急系统。



标准
IEC 60794
IEC 60811-2-1
IEC 60331-25
IEC 60332-3-24
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

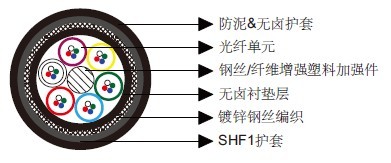

结构
光纤单元：松套管。
中心加强件：钢丝或纤维增强塑料（FRP）。
衬垫层：无卤阻燃热塑材料。
铠装：镀锌钢丝编织。
外护套1：无卤阻燃，耐紫外线热塑材料SHF1。
外护套2：防泥浆无卤热塑材料。



可选结构

F4 QFCI-HCF: QFCI-HCF光缆由松套管光纤单元，钢丝或FRP中心加强件，无卤阻燃热塑衬垫层，镀锌钢丝编织铠装，SHF1护套，HC-防火层，防火带和SHF1外护套构成。



电气特性

光纤类型



9/125

50/125

50/125

62.5/125

ITU-T类型



G652.D

G651

G651

-

IEC11801分类



OS1 & OS2

OM2

OM3

OM1

纤芯直径

µm

8.7±0.4

50±3.0

50±3.0

62.5±3.0

包层直径

µm

125 ± 1.0

125 ± 2.0

125 ± 2.0

125 ± 2.0

涂覆层直径

µm

245 ± 10

245 ± 10

245 ± 10

245 ± 10

最大衰减











@850 nm

dB/km

-

3.0

3.0

3.5

@1300 nm

dB/km

-

1.5

1.0

1.5

@1310 nm

dB/km

0.36

-

-

-

@1550 nm

dB/km

0.22

-

-

-

最小带宽(OFL*)











@850 nm

MHz.km

-

500

1500

200

@1300 nm

MHz.km

-

500

500

600

最大色散











1285-1330 nm

ps/nm⋅km

2.8

-

-

-

1550 nm

ps/nm⋅km

18

-

-

-

零色散波长

nm

1300~1324

-

-

-


机械和热性能
弯曲半径：20×OD（安装中）；10×OD （固定安装）
温度范围：-40℃ ~ +70℃



尺寸和重量

光纤数量

结构
管数×每管光纤数量

填充数量

标称松套管直径
mm

标称外径
mm

标称重量
kg/km

2

1×2

5

2.2

15.0

290

4

1×4

5

2.2

15.0

290

6

3×2

3

2.2

15.0

290

8

2×4

4

2.2

15.0

290

10

5×2

1

2.2

15.0

290

12

3×4

3

2.2

15.0

290

16

4×4

2

2.2

15.0

290

20

5×4

1

2.2

15.0

290

24

6×4

0

2.2

15.0

290

32

4×8

2

2.2

15.0

290

40

5×8

1

2.2

15.0

290

48

6×8

0

2.2

15.0

290
