三芯电力电缆-BS 6622标准
符合标准
BS 6622
应用
三芯线缆的设计配电范围为3.8/6.6KV到19/33KV，频率为50Hz。主要应用于电力供应站，室内管道、室外，地埋和水中等多种场所，以及对行业，配电站，电力站线缆的安装。

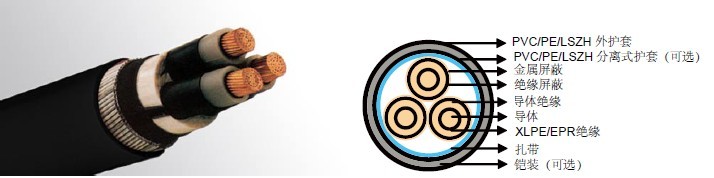

结构
导体: 平纹退火铜或铝导体，符合IEC 60228/BS 6360. 铜导体应该是绞合状（2类），铝导体可以是绞合状的，也可以是是实心的（2类）。
导体屏蔽: 挤压半导体交联复合层是应用在导体外，并完全覆导体外面。挤压半导电交联复合层是应用在导体外，并完全覆盖在其表面。最低厚度为0.3毫米，最大电阻率不得超过90°C的500欧姆。
绝缘: 绝缘材料是交联聚乙烯（GP8）混合物，遵循BS7655-1.3或者橡胶（GP7），遵循BS7655-1.2标准。
表 1.绝缘厚度
标称截面积 |
标称电压下的绝缘厚度 |
||||
3.8/6.6KV(Um=7.2KV) |
6.35/11KV(Um=12KV) |
8.7/15KV(Um=17.5KV) |
12.7/22KV(Um=24KV) |
19/33KV(Um=36KV) |
|
mm² |
mm |
mm |
mm |
mm |
mm |
70 – 185 |
2.5 |
3.4 |
4.5 |
5.5 |
8.0 |
240 |
2.6 |
3.4 |
4.5 |
5.5 |
8.0 |
300 |
2.8 |
3.4 |
4.5 |
5.5 |
8.0 |
400 |
3.0 |
3.4 |
4.5 |
5.5 |
8.0 |
Above 500 |
3.2 |
3.4 |
4.5 |
5.5 |
8.0 |
绝缘屏蔽:
挤压半导电交联复合层是应用在绝缘外层。半导体挤压层应该包括粘结的，或可剥离半导体复合层，进行焊接或终止去除能力。作为一个选项，一个半导电胶带可应用于对挤出半导电金属层为垫层。最小厚度为0.3毫米，最大为500欧姆的电阻率，在90℃的米屏蔽是紧密安装在绝缘排除所有空气空隙，可以很容易地在现场用手剥离。
内层覆盖及填料：对于一个复合金属层线缆或是每个单芯拥有符合金属层的线缆，内层半导体和填充应该包覆在芯线外围。内层一般是由防水材料制成，除非线缆要作出纵向防水。内层呈挤压状或重叠状。
内层挤压的覆盖层厚度近似情况见表2：
表2.内挤压层厚度近似值：
线芯绞合的近似外径 |
内挤压层近似厚度 |
|
mm |
mm |
|
> |
< |
|
35 |
45 |
1.0 |
25 |
35 |
1.2 |
35 |
45 |
1.4 |
45 |
60 |
1.6 |
60 |
80 |
1.8 |
80 |
- |
2.0 |
*内层包覆厚度约为0.6mm
金属层: 金属层包括铜带或者同心式铜丝或者铜丝和铜带的组合。金属屏蔽层应该包括铜带，或同心铜丝或者符合铜带铜丝层。金属层提供了一个接地故障电流路径，可承受的电流故障为1000A，每秒钟温度可达160℃。铜丝应用在导体防潮层的外围，该防潮层的最小直径为0.5mm，在铜丝外层，0.1mm厚度的铜带可以螺旋型缠绕在外层。
总的屏蔽层面积见表3.
表3. 铜丝屏蔽最小截面积&屏蔽直流电阻
线缆标称截面积 |
铜丝屏蔽最小截面积 |
铜丝屏蔽直流电阻 |
mm² |
mm² |
mm |
≤120 |
16 |
1.06 |
150-300 |
25 |
0.72 |
400-630 |
35 |
0.51 |
分离式护套 (铠装线缆): 分离式护套包括一个挤压层，挤压层材料为PVC，PE或者LSZH，挤压层厚度一般为0.02Du+0.6mm，Du是一个根据护套等技术参数计算出来的直径。一般的分离式护套厚度大于1.2mm。
铠装线缆: 铠装线缆的圆铝线规格见表4
表4. 铠装线缆直径
铠装层下的虚拟直径 |
铠装线缆直径 |
|
mm |
mm |
|
> |
< |
|
|
25 |
1.6 |
25 |
35 |
2.0 |
35 |
60 |
2.5 |
60 |
- |
3.15 |
外护套:
外护套挤压层是遵循BS 7665-4.2九类标准的PVC，或者是遵循BS 7655-10.1TS2类标准的中密度聚乙烯（MDPE），LSZH也可以用做此处的外护套。外护套颜色一般为黑色。当直流电压测试直接体现在外护套时，像油墨涂层这样的半导体层应该裹附在外护套层的外围。 通常的外护套厚度为0.035+D，D表示外护套的直径，单位为毫米。 线缆在没有铠装层的情况下，外护套厚度应该小于1.4mm，铠装线缆的外护套厚度应该大于1.8mm。
物理特性:
工作温度: 可达90°C
温度范围: -5°C ( PVC 护套 ); -20°C ( PE 护套 )
短路温度: 250°C (短路时最长持续时间不超过5s)
弯曲半径: 15 x OD
表 5. 常规/操作/测试:
额定电压 Uo/U |
工作电压 (Um) |
测试电压 (rms) |
3.8/6.6KV |
7.2KV |
15KV |
6.35/11KV |
12KV |
25.5KV |
8.7/15KV |
17.5KV |
35KV |
12.7/22KV |
24KV |
51KV |
19/33KV |
36KV |
76KV |
三芯 3.8/6.6KV (Um=7.2KV)
电缆结构参数
| 标称截面积 | 非铠装线缆 | 钢丝铠装线缆 | |||||||||||
| 绝缘标称 厚度 |
铜丝屏蔽 截面积 |
护套标称 厚度 |
近似外径 | 近似重量 | 铜带屏 蔽截面 积 |
内护套标称 厚度 |
铝丝铠装 近似外径 |
外护套标称厚 度 |
线缆最大 标称外径 |
近似重量 | |||
| Cu | AL | Cu | AL | ||||||||||
mm2 |
mm |
mm2 |
mm |
mm |
kg/km |
mm2 |
mm |
mm |
mm |
mm |
kg / km |
||
25 |
2.5 |
16 |
2.1 |
37.7 |
2205 |
1740 |
3.4 |
1.2 |
2.0 |
2.2 |
44.5 |
3890 |
3465 |
35 |
2.5 |
16 |
2.3 |
41.2 |
2690 |
2010 |
3.6 |
1.2 |
2.5 |
2.3 |
46.8 |
4420 |
3730 |
50 |
2.5 |
16 |
2.5 |
44.9 |
3340 |
2350 |
3.8 |
1.3 |
2.5 |
2.5 |
51.5 |
5640 |
4690 |
70 |
2.5 |
16 |
2.6 |
48.0 |
4050 |
2730 |
4.3 |
1.3 |
2.5 |
2.6 |
55.0 |
6570 |
5240 |
95 |
2.5 |
16 |
2.7 |
51.7 |
5000 |
3180 |
4.7 |
1.4 |
2.5 |
2.7 |
58.9 |
7760 |
5890 |
120 |
2.5 |
16 |
2.8 |
54.7 |
5890 |
3590 |
5.0 |
1.5 |
2.5 |
2.8 |
62.1 |
8810 |
6510 |
150 |
2.5 |
25 |
2.9 |
58.4 |
6960 |
4160 |
5.3 |
1.5 |
2.5 |
2.9 |
65.8 |
10110 |
7310 |
185 |
2.5 |
25 |
3.0 |
61.9 |
8160 |
4650 |
5.8 |
1.6 |
2.5 |
3.0 |
69.5 |
11520 |
7960 |
240 |
2.6 |
25 |
3.2 |
68.1 |
10210 |
5530 |
6.3 |
1.7 |
2.5 |
3.2 |
75.9 |
13920 |
9140 |
300 |
2.8 |
25 |
3.5 |
73.6 |
12380 |
6670 |
7.0 |
1.8 |
3.15 |
3.5 |
83.1 |
17400 |
11620 |
400 |
3.0 |
35 |
3.7 |
83.8 |
16190 |
8430 |
7.7 |
2.0 |
3.15 |
3.7 |
93.0 |
21900 |
13980 |
电气性能参数
标称截面积 |
|
非铠装线缆 |
钢丝铠装线缆 |
|
额定电流 |
||||||||||
直流电阻 |
交流电阻 |
额定短路电流CU / AL |
电容 |
充电电流 |
铜丝屏蔽短路额定电流 |
铜带屏蔽短路额定电流 |
电抗 |
电感 |
地下 |
管道 |
空中 |
||||
CU |
AL |
CU |
AL |
CU |
AL |
||||||||||
mm2 |
µΩ/m |
µΩ/m |
kA |
pF/m |
mA/m |
kA |
kA |
µΩ/m |
nH/m |
A |
A |
A |
|||
25 |
727/1200 |
927/1538 |
3.6/2.3 |
272 |
0.33 |
2.6 |
0.4 |
113 |
370 |
140 |
115 |
125 |
95 |
145 |
115 |
35 |
524/868 |
668/1113 |
5.0/3.2 |
301 |
0.36 |
2.6 |
0.5 |
108 |
350 |
170 |
135 |
150 |
115 |
175 |
140 |
50 |
387/641 |
494/822 |
6.8/4.4 |
332 |
0.40 |
2.6 |
0.5 |
102 |
330 |
210 |
160 |
180 |
135 |
220 |
170 |
70 |
268/443 |
343/568 |
9.8/6.3 |
383 |
0.46 |
2.6 |
0.6 |
97 |
310 |
255 |
195 |
215 |
165 |
270 |
210 |
95 |
193/320 |
248/410 |
13.3/8.5 |
432 |
0.52 |
2.6 |
0.6 |
92 |
290 |
300 |
230 |
255 |
200 |
330 |
250 |
120 |
153/253 |
196/325 |
17.2/11.0 |
474 |
0.57 |
2.6 |
0.7 |
89 |
280 |
340 |
265 |
290 |
225 |
375 |
295 |
150 |
124/206 |
159/265 |
21.2/13.5 |
511 |
0.61 |
4.3 |
0.7 |
87 |
280 |
380 |
295 |
330 |
255 |
430 |
330 |
185 |
99.1/164 |
128/211 |
26.6/17.0 |
562 |
0.67 |
4.3 |
0.8 |
86 |
270 |
430 |
335 |
370 |
290 |
490 |
385 |
240 |
75.4/125 |
98/161 |
34.9/22.3 |
602 |
0.72 |
4.3 |
0.9 |
83 |
260 |
490 |
380 |
425 |
335 |
570 |
450 |
300 |
60.1/100 |
80/130 |
43.8/28.0 |
622 |
0.75 |
4.3 |
1.0 |
82 |
260 |
540 |
435 |
470 |
375 |
650 |
510 |
400 |
47.0/77.8 |
64/102 |
57.3/36.6 |
648 |
0.78 |
5.8 |
1.1 |
80 |
250 |
590 |
480 |
520 |
420 |
700 |
570 |
三芯 6.35/11KV (Um=12KV)
三芯 8.7/15KV (Um=17.5KV)
三芯 12.7/22KV (Um=24KV)
三芯 19/33KV (Um=36KV)
