意大利标准工业电缆

N07G9-K

应用&描述

这些电缆特别适合安装在有火灾危险的地方。特殊弹性的绝缘层能确保火灾时的阻燃隔热。遵循IEC332.3标准，
低烟无卤，遵循IEC754.1标准。可固定敷设在管内，电缆载波，渠道，电交换机内部布线,内部中断和控制设备
电压至1000V和750V直流接地。

标准及认证

CEI 20-22 II, CEI 20-38, IEC 60332.3, IEC 60754.1, UNEL 35368, RoHS 2002/95/CE

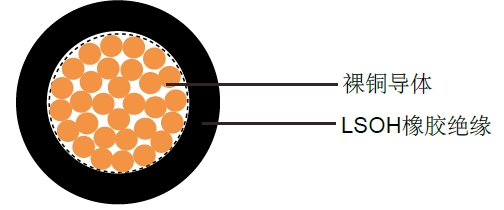

电缆结构

- 多股柔软裸铜或退火铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 低烟无卤橡胶G9绝缘
- 线芯的色彩编码遵循VDE-0293

N07G9-K



技术特性

- 工作电压: 450/750v
- 测试电压: 2000V
- 最小弯曲半径: 4 xΦ
- 应用时的工作温度: 0 ℃ to 90 ℃
- 静态时可承受的温度: -15 ℃ to +90 ℃
- 短路时可达到的温度: +250 ℃
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩ x km

N07G9-K

电缆参数

线规
芯数 x 导体截面积 # x mm2
标称绝缘厚度 mm

标称外径 mm

标称电缆重量 kg/km
17(32/32)
1 x 1
0.7
2.7
16
16(30/30)
1 x 1.5
0.7
3.1
20
14(50/30)
1 x 2.5
0.8
3.8
31
12(56/28)
1 x 4
0.8
4.2
45
10(84/28)
1 x 6
0.8
4.7
63
8(80/26)
1 x 10
1.0
6.0
112
6(128/26)
1 x 16
1.0
7.2
166
4(200/26)
1 x 25
1.2
9.4
254
2(280/26)
1 x 35
1.2
10.2
343
1(400/26)
1 x 50
1.4
11.5
485
2/0(356/24)
1 x 70
1.4
13.9
703
3/0(485/24)
1 x 95
1.6
15.7
928
4/0(614/24)
1 x 120
1,6
17.4
1200
300 MCM (765/24)
1 x 150
1.8
19.6
1508
350 MCM (944/24)
1 x 185
2.0
21.2
1817
500MCM(1225/24)
1 x 240
2.2
25.1
2336
