H07V-K
应用&描述
这些电缆不适合敷设于穿线管，石灰的下面和表面，封闭在安装管道内，也不允许的安装电缆盘，通道或电缆箱中。主要用于设备，配线盘和交换机的内部连接以及在有保护的前提下用于交流额定电压高达1000伏或直流750 V照明系
统中。
标准及认证
CEI 20-20/3, CEI 20-35 (EN60332-1), CEI 20-52, HD 21.3 S3CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

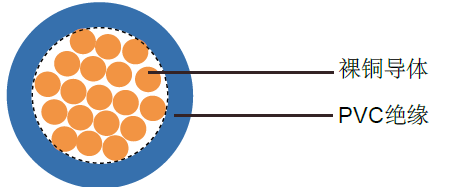

电缆结构 - 多股柔软裸铜导体 |
H07V-K
|
技术特性 - 工作电压: 300/500v |
H07V-K
|
电缆参数
线规 |
芯数 x 导体截面积 # x mm2 |
标称绝缘厚度 mm |
标称外径 mm |
标称铜的重量kg/Km |
标称电缆重量 kg/km |
16(30/30) |
1 x 1.5 |
0,7 |
3.1 |
14.4 |
20 |
14(50/30) |
1 x 2.5 |
0,8 |
3.6 |
24.0 |
31 |
12(56/28) |
1 x 4 |
0,8 |
4.3 |
38.0 |
48 |
10(84/28) |
1 x 6 |
0,8 |
4.9 |
58.0 |
69 |
8(80/26) |
1 x 10 |
1,0 |
6.4 |
96.0 |
121 |
6(128/26) |
1 x 16 |
1,0 |
8.1 |
154.0 |
211 |
4(200/26) |
1 x 25 |
1,2 |
9.8 |
240 |
303 |
2 (280/26) |
1 x 35 |
1,2 |
11.1 |
336 |
417 |
1 (400/26) |
1 x 50 |
1,4 |
13.1 |
480 |
539 |
2/0 (356/24) |
1 x 70 |
1,4 |
15.5 |
672 |
730 |
3/0 (485/24) |
1 x 95 |
1,6 |
17.2 |
912 |
900 |
4/0 (614/24) |
1 x 120 |
1,6 |
19.7 |
1152 |
1135 |
300 MCM (765/24) |
1 x 150 |
1,8 |
21.3 |
1440 |
1410 |
350 MCM (944/24) |
1 x 185 |
2,0 |
23.4 |
1776 |
1845 |
500MCM(1225/24) |
1 x 240 |
2,2 |
27.1 |
2304 |
2270 |
