意大利标准工业电缆

H05Z-K / H07Z-K

应用&描述

这些电缆用于交流电压高达1000伏或直流电压高达750 V时，配电板和配电盘内部配线，一般安装在管道内，用于工作温度90℃的设备内部布线，适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所（如政府大楼等）。此电缆燃烧时不产生腐蚀性气体，这一点对电气设备尤为重要。

标准及认证

CEI 20-19/9, HD 22.9 S2, BS 7211, IEC 60754-2, EN 50267,CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

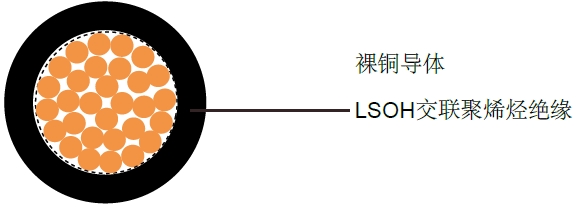

电缆结构

- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5 BS 6360 cl. 5, HD 383
- 交联聚烯烃EI5绝缘
- LSOH - 低烟无卤

H05Z-K





技术特性

- 工作电压: 300/500v (H05Z-K), 450/750v (H07Z-K)
- 测试电压: 2500 V
- 动态弯曲半径: 8 xΦ
- 静态弯曲半径: 8 xΦ
- 应用时的工作温度: -15 ℃ to +90 ℃
- 静态时可承受的温度: -40 ℃ to +90 ℃
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩ x km
- 烟密度遵循EN 50268 / IEC 61034
- 燃气腐蚀性遵循EN 50267-2-2, IEC 60754-2
- 阻燃测试遵循EN 50265-2-1, IEC 60332.1

H05Z-K

电缆参数

线规
芯数 x 导体截面积
标称绝缘厚度
标称外径
标称铜的重量
标称电缆重量
# x mm2
mm
mm
kg/km
kg/km
H05Z-K
20(16/32)
1 x 0.5
0.6
2.3
4.8
9
18(24/32)
1 x 0.75
0.6
2.5
7.2
12.4
17(32/32)
1 x 1
0.6
2.6
9.6
15
H07Z-K
16(30/30)
1 x 1.5
0,7
3.5
14.4
24
14(50/30)
1 x 2.5
0,8
4
24
35
12(56/28)
1 x 4
0,8
4.8
38
51
10(84/28)
1 x 6
0,8
6
58
71
8(80/26)
1 x 10
1,0
6.7
96
118
6(128/26)
1 x 16
1,0
8.2
154
180
4(200/26)
1 x 25
1,2
10.2
240
278
2(280/26)
1 x 35
1,2
11.5
336
375
1(400/26)
1 x 50
1,4
13.6
480
560
2/0(356/24)
1 x 70
1,4
16
672
780
3/0(485/24)
1 x 95
1,6
18.4
912
952
4/0(614/24)
1 x 120
1,6
20.3
1152
1200
300 MCM (765/24)
1 x 150
1,8
22.7
1440
1505
350 MCM (944/24)
1 x 185
2,0
25.3
1776
1845
500MCM(1225/24)
1 x 240
2,2
28.3
2304
2400
