意大利标准工业电缆

H05V2-K / H07V2-K

应用&描述

这些特殊的耐热柔软单芯电子线主要用于电源安装，开关柜，电机和变压器等高温（例如上光机和烘干(塔等）坏境。这些也适用于电气设备的内部布线，如照明和供暖设备。

标准及认证

CEI 20-20, CEI20-52, CE 低压73/23/EEC和93/68/EEC指令,ROHS认证

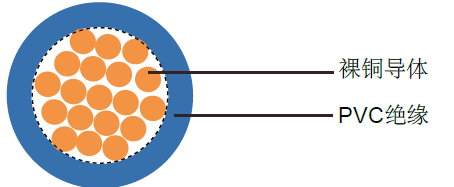

电缆结构

- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5, BS 6360 cl. 5 and HD 383
- 耐热PVC TI3绝缘，遵循VDE 0281第7部分
- 线芯的色彩编码遵循VDE-0293
- H05V2-K (20, 18 & 17 线规)
- H07V2-K (16 线规及以上)

H05V2-K





技术特性

- 工作电压: 300/500v (H05V2-K)/ 450/750v (H07V2-K)
- 测试电压: 2000 V
- 动态弯曲半径: 10-15 xΦ
- 静态弯曲半径: 10-15 xΦ
- 应用时的工作温度: +5 ℃ to +90 ℃
- 静态时可承受的温度: -10 ℃ to +105 ℃
- 短路时可达到的温度: +160 ℃
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

H05V2-K



电缆参数

线规
芯数 x 导体截面积 # x mm2
标称绝缘厚度 mm
标称外径 mm
标称铜的重量 kg/Km
标称电缆重量 kg/Km
H05V2-K
20(16/32)
1 x 0.5
0.6
2.5
4.8
8.7
18(24/32)
1 x 0.75
0.6
2.7
7.2
11.9
17(32/32)
1 x 1
0.6
2.8
9.6
14.0
H07V2-K
16(30/30)
1 x 1.5
0,7
3.4
14.4
20
14(50/30)
1 x 2.5
0,8
4.1
24
33.3
12(56/28)
1 x 4
0,8
4.8
38
48.3
10(84/28)
1 x 6
0,8
5.3
58
68.5
8(80/26)
1 x 10
1,0
6.8
96
115
6(128/26)
1 x 16
1,0
8.1
154
170
4(200/26)
1 x 25
1,2
10.2
240
270
2(280/26)
1 x 35
1,2
11.7
336
367
1(400/26)
1 x 50
1,4
13.9
480
520
2/0(356/24)
1 x 70
1,4
16
672
729
3/0(485/24)
1 x 95
1,6
18.2
912
962
4/0(614/24)
1 x 120
1,6
20.2
1115
1235
300 MCM (765/24)
1 x 150
1,8
22.5
1440
1523
350 MCM (944/24)
1 x 185
2,0
24.9
1776
1850
500MCM(1225/24)
1 x 240
2,2
28.4
2304
2430
