意大利标准工业电缆 |
H05V-R/H07V-R
应用&描述
这些电缆主要用于室内，电缆管道和工业厂房或转换站，地下安装。可用于配电板和配电盘或需要较多线股的设备。用于出口到欧洲国家电子机械和开关装置中，可作为欧洲制造的设备线MRO的替代。
标准及认证
BS 6004, VDE-0281 第3部分, CEI 20-20/3 , CEI 20-35 (EN60332-1)CEI 20-52, CE 低压73/23/EEC和93/68/EEC指令, ROHS认证

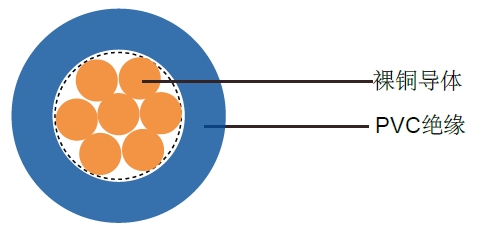

电缆结构 - 实心/多股裸铜导体 |
H05V-R
|
技术特性 - 工作电压: 300/500 V(H05V-R), 450/750 V(H07V-R) |
H05V-R |
电缆参数
线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
# x mm2 |
mm |
mm |
kg/km |
kg/km |
|
H05V-R |
|||||
20(7/29) |
1 x 0.5 |
0.6 |
2.2 |
4.8 |
9 |
18(7/27) |
1 x 0.75 |
0.6 |
2.4 |
7.2 |
12 |
17(7/26) |
1 x 1 |
0.6 |
2.6 |
9.6 |
15 |
H07V-R |
|||||
16(7/24) |
1 x 1.5 |
0.7 |
3.0 |
14.4 |
23 |
14(7/22) |
1 x 2.5 |
0.8 |
3.6 |
24 |
35 |
12(7/20) |
1 x 4 |
0.8 |
4.2 |
39 |
51 |
10(7/18) |
1 x 6 |
0.8 |
4.7 |
58 |
71 |
8(7/16) |
1 x 10 |
1 |
6.1 |
96 |
120 |
6(7/14) |
1 x 16 |
1 |
7.2 |
154 |
170 |
4(7/12) |
1 x 25 |
1.2 |
8.4 |
240 |
260 |
2(7/10) |
1 x 35 |
1.2 |
9.5 |
336 |
350 |
1(19/13) |
1 x 50 |
1.4 |
11.3 |
480 |
480 |
2/0(19/11) |
1 x 70 |
1,4 |
12.6 |
672 |
680 |
3/0(19/10) |
1 x 95 |
1,6 |
14.7 |
912 |
930 |
4/0(37/12) |
1 x 120 |
1,6 |
16.2 |
1152 |
1160 |
300MCM(37/11) |
1 x 150 |
1,8 |
18.1 |
1440 |
1430 |
350MCM(37/10) |
1 x 185 |
2,0 |
20.2 |
1776 |
1780 |
500MCM(61/11) |
1 x 240 |
2,2 |
22.9 |
2304 |
2360 |
1 x 300 |
2.4 |
24.5 |
2940 |
||
1 x 400 |
2.6 |
27.5 |
3740 |
||
