工业电缆 |
 |
|||||
|
|||||||
|
|||||||
意大利标准工业电缆 |
H05RR-F
应用
这些电缆非常柔软，橡胶绝缘;，橡胶护套，建议用于在干燥和潮湿的环境中，低，中机械压力下使用的设备。
用于电子和电气设备，如家电，小手工工具和办公设备的使用，它们可用于平板熨斗，烙铁，厨房用电器，烤
面包机，炉灶和商用电动工具的连接。也适合固定安装在家具，装饰材料，墙体隔板和预留的建筑设施。在单
相或三相系统中最大工作电压为Uo/U 300/500 V，在直流系统中最大工作电压为Uo/ U413/825 此电缆也可短
期户外使用。它们耐臭氧，耐油脂。
标准及认证
CEI 20-19/4 / 20-35 (EN60332-1),CE低压73/23/EEC & 93/68/EEC指令., IEC 60245-4, ROHS认证

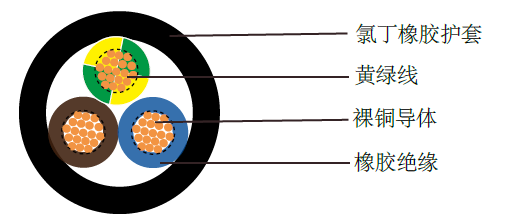

电缆结构 - 多股柔软裸铜导体 |
技术特性 - 工作电压: 300/500 V |
 |
 |
H05RR-F |
H05RR-F |
电缆参数
芯数 x 导体
|
标称绝缘
|
标称护套
|
标称外径 |
标称
|
标称电缆
|
|
线规
|
截面积 |
厚度 |
厚度 |
mm |
铜的重量 |
重量 |
# x mm2
|
mm |
mm |
{最小-最大}
|
kg/km
|
kg/km |
|
18(24/32) |
2 x 0.75
|
0.6 |
0.8 |
5.7-7.4 |
14.4 |
61 |
18(24/32) |
3 x 0.75
|
0.6 |
0.9 |
6.2-8.1 |
21.6 |
75 |
18(24/32) |
4 x 0.75
|
0.6 |
0.9 |
6.8-8.8 |
28.8 |
94 |
18(24/32) |
5 x 0.75
|
0.6 |
1.0 |
7.6-9.9 |
36.0 |
110 |
17(32/32) |
2 x 1
|
0.6 |
0.9 |
6.1-8.0 |
19.0 |
73 |
17(32/32) |
3 x 1
|
0.6 |
0.9 |
6.5-8.5 |
29.0 |
86 |
17(32/32) |
4 x 1
|
0.6 |
0.9 |
7.1-9.3 |
38.4 |
105 |
17(32/32) |
5 x 1
|
0.6 |
1.0 |
8.0-10.3 |
48.0 |
130 |
16(30/30) |
2 x 1.5
|
0.8 |
1.0 |
7.6-9.8 |
29.0 |
115 |
16(30/30) |
3 x 1.5
|
0.8 |
1.0 |
8.0-10.4 |
43.0 |
135 |
16(30/30) |
4 x 1.5
|
0.8 |
1.1 |
9.0-11.6 |
58.0 |
165 |
16(30/30) |
5 x 1.5
|
0.8 |
1.1 |
9.8-12.7 |
72.0 |
190 |
14(50/30) |
2 x 2.5
|
0.9 |
1.1 |
9.0-11.6 |
48.0 |
160 |
14(50/30) |
3 x 2.5
|
0.9 |
1.1 |
9.6-12.4 |
72.0 |
191 |
14(50/30) |
4 x 2.5
|
0.9 |
1.2 |
10.7-13.8 |
96.0 |
235 |
14(50/30) |
5 x 2.5
|
0.9 |
1.3 |
11.9-15.3 |
120.0 |
285 |
