意大利标准工业电缆

H01N2-D/E (NSKFFÖU)

应用&描述

这些电缆用于电焊发电机，手控电极和工件之间的连接。用于汽车行业，造船，运输和输送系统，工具制造机械，
焊接机器人等，即使受臭氧，光，氧，保护气体，石油和汽油的影响，此电缆保持其高度柔软性。其耐用的电缆
结构使得它们耐低温，高温，耐火，耐臭氧，抗辐射，耐油，耐酸，脂肪和汽油。适合户外安装在干燥或潮湿的
地方。

标准及认证

CEI 20-22 II, CEI 20-38, HD22.6 S2, IEC 60332.3, IEC 60754.1,CE低压73/23/EEC & 93/68/EEC指令. ROHS认证

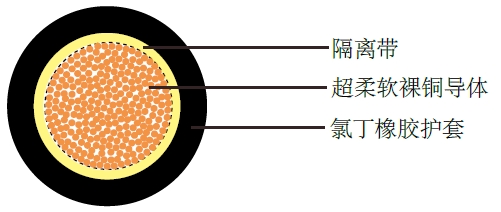

电缆结构 - 多股超柔软裸铜导体 - 遵循DIN VDE 0295, BS 6360, IEC 60228， HD 383 - 聚酯物隔离层 - 氯丁橡胶护套 EM5

H01N2-D/E



技术特性 - 工作电压: 100/100 V - 测试电压: 1000 V - 动态弯曲半径: 12.0 xΦ - 固定安装弯曲半径: 7.5 xΦ - 应用时的工作温度: -25 ℃ to +80 ℃ - 固定安装温度: -40 ℃ to +80 ℃ - 阻燃: IEC 60332.1

H01N2-D/E

电缆参数

标准柔软度电缆

线规	芯数 x 导体截面积 # x mm2	标称绝缘厚度 mm	标称外径 mm	标称铜的重量kg/km	标称电缆重量 kg/km
8(320/32)	1 x 10	2.0	7.7-9.7	96	135
6(512/32)	1 x 16	2.0	8.8-11.0	154	205
4(800/32)	1 x 25	2.0	10.1-12.7	240	302
2(1120/32)	1 x 35	2.0	11.4-14.2	336	420
1(1600/32)	1 x 50	2.2	13.2-16.5	480	586
2/0(2240/32)	1 x 70	2.4	15.3-19.2	672	798
3/0(3024/32)	1 x 95	2.6	17.1-21.4	912	1015
4/0(614/24)	1 x 120	2.8	19.2-24.0	1152	1310
300MCM(765/24)	1 x 150	3.0	21.2-26.4	1440	1620
350MCM(944/24)	1 x 185	3.2	23.1-28.9	1776	1916
500MCM(1225/24)	1 x 240	3.4	25.0-29.5	2304	2540

超高柔软度电缆

线规	芯数 x 导体截面积 # x mm2	标称绝缘厚度 mm	标称外径 mm	标称铜的重量kg/km	标称电缆重量 kg/km
8(566/35)	1 x 10	1.2	6.2-7.8	96	119
6(903/35)	1 x 16	1.2	7.3-9.1	154	181
4(1407/35)	1 x 25	1.2	8.6-10.8	240	270
2(1974/35)	1 x 35	1.2	9.8-12.3	336	363
1(2830/35)	1 x 50	1.5	11.9-14.8	480	528
2/0(3952/35)	1 x 70	1.8	13.6-17.0	672	716
3/0(5370/35)	1 x 95	1.8	15.6-19.5	912	1012
4/0(3819/32)	1 x 120	1.8	17.2-21.6	1152	1190
300MCM(4788/32)	1 x 150	1.8	18.8-23.5	1440	1305
350MCM(5852/32)	1 x 185	1.8	20.4-25.5	1776	1511
