意大利标准工业电缆

FR2OH2R

应用&描述

这些电缆适合用来在内部和外部环境的能量和信号传输。也可用于固定露天安装，管道内墙面及金属框架上。
铠装层可防止可能发生的机械冲击及防鼠。也可直接或间接地面铺设。

标准及认证

CEI 20-11, CEI 20-22/2, CEI 20-29, CEI 20-34, CEI 20-35 (EN60332-1), CEI 20-37 pt.2 (EN50267),
CEI20-52

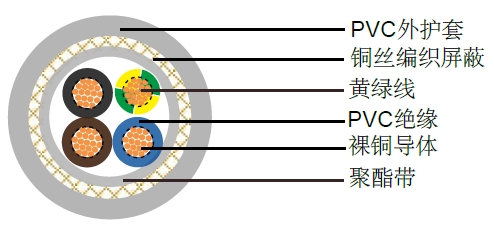

电缆结构

- 柔软裸铜导体
- 符合VDE-0295 Cl-5, IEC 60228 Cl-5, CEI 20-29 Cl-5,
- 聚氯乙烯绝缘类型TI1，遵循CEI 20-11
- 颜色编码 Unel 0722
- 聚酯带
- 裸铜线编织，覆盖率75%±5%
- 聚氯乙烯外护套类型TM2/Rz,遵循CEI 20-11, VDE 0207

FR2OH2R



技术特性

- 工作电压: 300/500V (up to 0.75 mm2 ) 450/750V (from 1.0 mm2)
- 测试电压: 2000V (300/500V) / 2500V (450/750V)
- 动态弯曲半径: 10 xΦ
- 静态弯曲半径: 6 xΦ
- 应用时的工作温度: 0 ℃ to +70 ℃
- 静态时可承受的温度: -15 ℃ to +70 ℃
- 阻燃: VDE 0472-804, 测试方法B, IEC 60332.1
- 绝缘电阻: 10 MΩ x km

FR2OH2R

电缆参数



线规
芯数 x 导体截面积
标称外径
标称电缆重量
线规
芯数 x 导体截面积
标称外径
标称电缆重量
# x mm2
mm
kg/km
# x mm2
mm
kg/km
21(11/32)
2 x 0.35
4.9
33
17(32/32)
5 x 1
8.0
107
21(11/32)
3 x 0.35
5.2
40
17(32/32)
5 G.1
8.0
107
21(11/32)
4 x 0.35
5.6
48
17(32/32)
6 x 1
8.7
128
21(11/32)
5 x 0.35
6.1
59
17(32/32)
7 G.1
8.7
134
21(11/32)
6 x 0.35
6.7
71
17(32/32)
8 G.1
9.6
160
21(11/32)
8 x 0.35
7.3
85
17(32/32)
10 G.1
11.6
210
21(11/32)
10 x 0.35
8.7
110
17(32/32)
12 G.1
11.6
222
21(11/32)
12 x 0.35
8.7
115
17(32/32)
16 G.1
12.9
288
20(16/32)
1 x 0.5
3.2
19
17(32/32)
19 G.1
13.8
342
20(16/32)
2 x 0.5
5.1
37
17(32/32)
25 G.1
16.6
454
20(16/32)
3 x 0.5
5.4
44
17(32/32)
34 G.1
18.7
597
20(16/32)
3 G.0.5
5.4
44
17(32/32)
41 G.1
20.4
700
20(16/32)
4 x 0.5
5.9
55
17(32/32)
50 G.1
22.1
825
20(16/32)
4 G.0.5
5.9
55
17(32/32)
65 G.1
25.2
1080
20(16/32)
5 x 0.5
6.4
67
16(30/30)
2 x 1.50
7.5
77
20(16/32)
6 x 0.5
7.0
80
16(30/30)
3 x 1.50
8.0
100
20(16/32)
7 x 0.5
7.0
83
16(30/30)
3 G.1.50
8.0
100
20(16/32)
8 x 0.5
7.7
99
16(30/30)
4 x 1.50
8.7
123
20(16/32)
10 x 0.5
9.2
127
16(30/30)
4 G.1.50
8.7
123
20(16/32)
12 x 0.5
9.2
134
16(30/30)
5 x 1.50
9.6
153
20(16/32)
16 x 0.5
10.2
176
16(30/30)
5 G.1.50
9.6
153
20(16/32)
19 G.0.5
10.8
198
16(30/30)
6 x 1.50
10.5
185
20(16/32)
24 x 0.5
13.1
273
16(30/30)
7 G.1.50
10,5
194
20(16/32)
25 G.0.5
13.1
277
16(30/30)
8 G.1.50
11.6
230
20(16/32)
37 G.0.5
14.6
365
16(30/30)
10 G.1.50
14.1
309
20(16/32)
41 G.0.5
15.9
412
16(30/30)
12 G.1.50
14.1
327
20(16/32)
50 G.0.5
17.2
485
16(30/30)
16 G.1.50
15.8
429
20(16/32)
65 G.0.5
19.6
620
16(30/30)
19 G.1.50
16.7
483
18(24/32)
1 x 0.75
3.6
25
16(30/30)
25 G.1.50
20.2
660
18(24/32)
2 x 0.75
5.8
49
16(30/30)
34 G.1.50
22.7
865
18(24/32)
3 x 0.75
6.2
61
16(30/30)
41 G.1.50
24.8
1014
18(24/32)
3 G.0.75
6.2
61
16(30/30)
50 G.1.50
27.0
1208
18(24/32)
4 x 0.75
6.7
74
16(30/30)
65 G.1.50
30.8
1569
18(24/32)
4 G.0.75
6.7
74
14(50/30)
2 x 2.5
8.9
111
18(24/32)
5 x 0.75
7.4
92
14(50/30)
3 x 2.5
9.5
145
18(24/32)
6 x 0.75
8.0
108
14(50/30)
3 G.2.5
9.5
145
18(24/32)
7 x 0.75
8.0
113
14(50/30)
4 x 2.5
10.4
183
18(24/32)
8 x 0.75
8.9
133
14(50/30)
4 G.2.5
10.4
183
18(24/32)
10 x 0.75
10.6
175
14(50/30)
5 G.2.5
11.5
226
18(24/32)
12 x 0.75
10.6
185
14(50/30)
7 G.2.5
12.6
288
18(24/32)
16 G.0.75
11.8
239
14(50/30)
8 G.2.5
14.1
353
18(24/32)
19 G.0.75
12.5
270
14(50/30)
12 G.2.5
17.0
490
18(24/32)
25 G.0.75
15.2
377
14(50/30)
16 G.2.5
19.1
651
18(24/32)
37 G.0.75
17.0
507
14(50/30)
25 G.2.5
24.5
1006
18(24/32)
41 G.0.75
18.6
576
12(56/28)
2 x 4
11.2
172
18(24/32)
50 G.0.75
20.2
678
12(56/28)
3 G.4
12.0
226
18(24/32)
65 G.0.75
23.0
985
12(56/28)
4 G.4
13.2
286
17(32/32)
1 x 1
3.8
28
12(56/28)
5 G.4
14.7
368
17(32/32)
2 x 1
6.3
57
10(84/28)
2 x 6
12.6
226
17(32/32)
3 x 1
6.7
71
10(84/28)
3 G.6
13.6
311
17(32/32)
3 G.1
6.7
71
10(84/28)
4 G.6
15.0
396
17(32/32)
4 x 1
7.3
87
10(84/28)
5 G.6
16.6
494
17(32/32)
4 G.1
7.3
87

G - 有黄绿接地线
X - 无黄绿接地线
