意大利标准工业电缆

FG7OR

应用&描述

这些电缆适合于电力传输、厂房、住宅建筑和手工业。适宜砌体及金属结构安装、过道、管道及类似系统。也适
用于固定安装在室内和室外。地下铺设亦可用。

标准及认证

CEI 20-13, CEI 20-22/2, CEI 20-35 (EN60332-1), CEI 20-37 pt.2 (EN50267), CEI 20-52,低压直流73/23/EEC

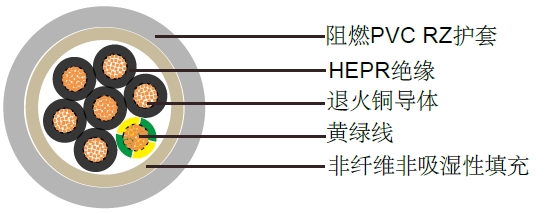

电缆结构

- 柔软退火铜导体 cl.5
- HEPR, G7绝缘，遵循CEI 20-11 - CEI 20-3
- 无纤维，无吸湿性填料
- 灰色聚氯乙烯Rz外护套

FG7OR



技术特性

- 工作电压: 600/1000 V
- 测试电压: 4000 V
- 最小弯曲半径: 4 xΦ
- 应用时的工作温度: -0 ℃ to +90 ℃
- 静态时可承受的温度: -25 ℃ to +90 ℃
- 短路时可达到的最高温度: +250 ℃
- 阻燃: CEI 20-22 II - IEC 60332-34, CEI 20-35 - IEC 60332-1
- 绝缘电阻: 10 MΩ x km

FG7OR

电缆参数

线规
芯数 x 导体截面积 # x mm2
标称绝缘厚度 mm
标称护套厚度 mm
标称外径 mm
标称电缆重量 kg/km
电力
16(30/30)
1 x 1.5
0.7
1.4
6.3
49
14(50/30)
1 x 2.5
0.7
1.4
6.9
60
12(56/28)
1 x 4
0.7
1.4
7.6
80
10(84/28)
1 x 6
0.7
1.4
8.2
102
8(80/26)
1 x 10
0.7
1.4
9.0
147
6(128/26)
1 x 16
0.7
1.4
10.1
206
4(200/26)
1 x 25
0.9
1.4
11.2
290
2(280/26)
1 x 35
0.9
1.4
12.2
390
1(400/26)
1 x 50
1
1.4
13.9
530
2/0(356/24)
1 x 70
1.1
1.4
16.0
720
3/0(485/24)
1 x 95
1.1
1.5
17.7
940
4/0(614/24)
1 x 120
1.2
1.5
19.7
1200
250MCM
1 x 150
1.4
1.6
21.8
1480
350MCM
1 x 185
1.6
1.6
23.9
1800
450MCM
1 x 240
1.7
1.7
26.4
2330
550MCM
1 x 300
1.8
1.8
28.9
3050
750MCM
1 x 400
2.0
1.9
35.0
4000
1000MCM
1 x 500
2.2
2.1
39.5
5020
1250MCM
1 x 630
2.4
2.2
44.0
6600
16(30/30)
2 x 1.5
0.7
1.8
12
150
14(50/30)
2 x 2.5
0.7
1.8
13
185
12(56/28)
2 x 4
0.7
1.8
14.2
238
10(84/28)
2 x 6
0.7
1.8
15.4
304
8(80/26)
2 x 10
0.7
1.8
19.2
435
6(128/26)
2 x 16
0.7
1.8
20.4
590
4(200/26)
2 x 25
0.9
1.8
24.5
830
2(280/26)
2 x 35
0.9
1.8
26.6
1100
1(400/26)
2 x 50
1
1.8
30
1500
16(30/30)
3 x 1.5
0.7
1.8
12.5
165
14(50/30)
3 x 2.5
0.7
1.8
13.6
210
12(56/28)
3 x 4
0.7
1.8
14.9
275
10(84/28)
3 x 6
0.7
1.8
16.2
355
8(80/26)
3 x 10
0.7
1.8
19.3
515
6(128/26)
3 x 16
0.7
1.8
21.6
730
4(200/26)
3 x 25
0.9
1.8
26
1040
2(280/26)
3 x 35
0.9
1.8
28.3
1370
1(400/26)
3 x 50
1
1.8
31.9
1875
2/0(356/24)
3 x 70
1.1
1.9
37.4
2610
3/0(485/24)
3 x 95
1.1
2
42.2
3340
4/0(614/24)
3 x 120
1.2
2.1
46.7
4320
300MCM
3 x 150
1.4
2.3
51.1
5300
-
3 x 35 + 25
0.9
1.8
30.5
1600
-
3 x 50 + 25
1
1.8
33.7
2210
-
3 x 70+ 35
1.1
1.9
38.8
3050
-
3 x 95 + 50
1.1
2.1
43.9
3800
-
3 x 120 + 70
1.2
2.2
49.3
5000
-
3 x 150 + 95
1.4
2.4
54.4
6350
16(30/30)
4 x 1.5
0.7
1.8
13.4
190
14(50/30)
4 x 2.5
0.7
1.8
14.5
245
12(56/28)
4 x 4
0.7
1.8
16.1
325
10(84/28)
4 x 6
0.7
1.8
17.5
425
8(80/26)
4 x 10
0.7
1.8
21
625
6(128/26)
4 x 16
0.7
1.8
23.5
890
4(200/26)
4 x 25
0.9
1.8
28.6
1300
16(30/30)
5 x 1.5
0.7
1.8
14.4
217
14(50/30)
5 x 2.5
0.7
1.8
15.6
283
12(56/28)
5 x 4
0.7
1.8
17.3
378
10(84/28)
5 x 6
0.7
1.8
18.8
500
8(80/26)
5 x 10
0.7
1.8
22.8
740
6(128/26)
5 x 16
0.7
1.8
25.7
1070
4(200/26)
5 x 25
0.9
1.8
31.2
1550
2(280/26)
5 x 35
0.9
1.8
34.3
2050
1(400/26)
5 x 50
1
2
39.1
2850
控制
16(30/30)
5 x 1.5
0.7
1.8
17.5
350
16(30/30)
7 x 1.5
0.7
1.8
18.5
400
16(30/30)
10 x 1.5
0.7
1.8
21.5
550
16(30/30)
12 x 1.5
0.7
1.8
22.5
600
16(30/30)
16 x 1.5
0.7
1.8
24.0
720
16(30/30)
19 x 1.5
0.7
1.8
25.0
830
16(30/30)
24 x 1.5
0.7
1.8
28.5
1050
14(50/30)
7 x2.5
0.7
1.8
19.5
500
14(50/30)
10 x 2.5
0.7
1.8
23.5
750
14(50/30)
12 x 2.5
0.7
1.8
24.5
800
14(50/30)
16 x 2.5
0.7
1.8
26.5
1000
14(50/30)
19 x 2.5
0.7
1.8
28.0
1150
14(50/30)
24 x 2.5
0.7
1.8
31.5
1450

*镀锌钢丝铠装(FG7ORAR)也可根据客户需求提供
