欧共体标准工业电缆 |
H07BN4-F WIND90
应用&描述
这些合成橡胶绝缘的电缆可用于在干燥，潮湿的环境，浸入油或油脂中，耐各种气候条件以及中型机械压力的环
境中，可用于工业或农业车间设备，大型锅炉，加热板，电动工具：如钻头，盘锯，电器，建筑上用的便携式电
机和发电机。这些电缆也适用于固定设备，例如可以应用于风塔，其特殊的导体结构和所用材料很大的提高了电
缆扭转力（最大150 ° / M），这对应用于风力发电机，敷设于临时建筑的石灰或木架上，布线于电梯间等都是
至关重要的。也适用于大蓬车和野营装备。尤其适用于温度高达90℃，需要耐热耐油脂的环境中，因此这些电缆
是改造或处理植物油脂，油或油乳剂工业的理想选择。
标准及认证
<HAR> VDE-0282第12部分,CENELEC HD 22.12 S1, CEI 20-19 p.12, CEI 20-35 (EN 60332-1), IEMMEQUHAR IEC 60245-4, IEC 60754-1/2, ROHS认证

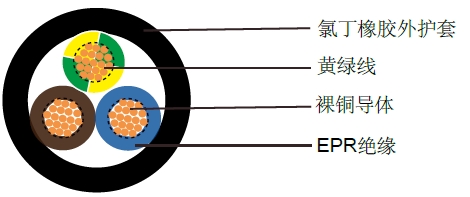

电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- EPR(乙丙橡胶)EI7绝缘
- 色彩编码遵循VDE-0293-308
- 特殊的氯丁橡胶r外护套EM7
技术特性
- 工作电压: 450/750 V
- 测试电压: 2500 V
- 动态弯曲半径: 6.0 xΦ
- 固定安装弯曲半径: 4.0 xΦ
- 工作温度范围: -40 ℃ to +90 ℃
- 风能应用时的工作温度: -15 ℃ to +90 ℃
- 短路时可达到的最高温度: +250 ℃
- 阻燃: IEC 60332.1C2/NF C 32-070
- 绝缘电阻: 20 MΩ x km
H07BN4-F |
H07BN4-F |
电缆参数
线规 |
芯数 x 导体截面积 # x mm2 |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径 mm |
标称电缆重量 kg/km |
17(32/32) |
2 x 1 |
0.8 |
1.3 |
8.2 |
93 |
17(32/32) |
3 x 1 |
0.8 |
1.4 |
8.9 |
114 |
17(32/32) |
4 x 1 |
0.8 |
1.5 |
9.8 |
139 |
16(30/30) |
1 x 1.5 |
0.8 |
1.4 |
5.9 |
50 |
16(30/30) |
2 x 1.5 |
0.8 |
1.5 |
9.3 |
118 |
16(30/30) |
3 x 1.5 |
0.8 |
1.6 |
10.0 |
144 |
16(30/30) |
4 x 1.5 |
0.8 |
1.7 |
11.0 |
177 |
16(30/30) |
5 x 1.5 |
0.8 |
1.8 |
12.1 |
226 |
16(30/30) |
7 x 1.5 |
0.8 |
2.6 |
14.7 |
385 |
16(30/30) |
12 x 1.5 |
0.8 |
2.9 |
18.8 |
516 |
16(30/30) |
19 x 1.5 |
0.8 |
3.2 |
22.0 |
800 |
16(30/30) |
24 x 1.5 |
0.8 |
3.5 |
25.7 |
882 |
14(50/30) |
1 x 2.5 |
0.9 |
1.4 |
6.5 |
65 |
14(50/30) |
2 x 2.5 |
0.9 |
1.7 |
10.9 |
172 |
14(50/30) |
3 x 2.5 |
0.9 |
1.8 |
11.7 |
210 |
14(50/30) |
4 x 2.5 |
0.9 |
1.9 |
12.8 |
257 |
14(50/30) |
5 x 2.5 |
0.9 |
2 |
14.1 |
329 |
14(50/30) |
7 x 2.5 |
0.9 |
2.8 |
17.1 |
445 |
14(50/30) |
12 x 2.5 |
0.9 |
3.1 |
22.1 |
702 |
14(50/30) |
19 x 2.5 |
0.9 |
3.5 |
26.0 |
1030 |
14(50/30) |
24 x 2.5 |
0.9 |
3.9 |
30.4 |
1312 |
12(56/28) |
1 x 4 |
1 |
1.5 |
7.4 |
89 |
12(56/28) |
2 x 4 |
1 |
1.8 |
12.6 |
238 |
12(56/28) |
3 x 4 |
1 |
1.9 |
13.5 |
292 |
12(56/28) |
4 x 4 |
1 |
2 |
14.8 |
359 |
12(56/28) |
5 x 4 |
1 |
2.2 |
16.3 |
422 |
12(56/28) |
7 x 4 |
1 |
3.1 |
19.6 |
618 |
10(84/28) |
1 x 6 |
1 |
1.6 |
8.1 |
115 |
10(84/28) |
2 x 6 |
1 |
1.8 |
13.8 |
282 |
10(84/28) |
3 x 6 |
1 |
2.1 |
14.8 |
355 |
10(84/28) |
4 x 6 |
1 |
2.3 |
16.4 |
449 |
10(84/28) |
5 x 6 |
1.2 |
3.6 |
18.1 |
567 |
8(80/26) |
1 x 10 |
1.2 |
1.8 |
10.4 |
190 |
8(80/26) |
2 x 10 |
1.2 |
2.3 |
19.4 |
539 |
8(80/26) |
3 x 10 |
1.2 |
3.3 |
20.7 |
674 |
8(80/26) |
4 x 10 |
1.2 |
3.4 |
22.6 |
833 |
8(80/26) |
5 x 10 |
1.2 |
3.6 |
24.8 |
1010 |
6(128/26) |
1 x 16 |
1.2 |
1.9 |
11.6 |
259 |
6(128/26) |
2 x 16 |
1.2 |
2.8 |
21.8 |
722 |
6(128/26) |
3 x 16 |
1.2 |
3.5 |
23.3 |
913 |
6(128/26) |
4 x 16 |
1.2 |
3.6 |
25.4 |
1138 |
6(128/26) |
5 x 16 |
1.2 |
3.9 |
28.1 |
1400 |
4(200/26) |
1 x25 |
1.4 |
2 |
13.7 |
375 |
4(200/26) |
2 x 25 |
1.4 |
3.3 |
25.9 |
1043 |
4(200/26) |
4 x 25 |
1.4 |
4.1 |
30.8 |
1714 |
4(200/26) |
5 x 25 |
1.4 |
4.4 |
33.9 |
2096 |
2(280/26) |
1 x 35 |
1.4 |
2.2 |
15.4 |
492 |
2(280/26) |
3 x 35 |
1.4 |
4.1 |
31.0 |
1745 |
2(280/26) |
4 x 35 |
1.4 |
4.4 |
34.3 |
2204 |
2(280/26) |
5 x 35 |
1.4 |
4.7 |
39.6 |
2810 |
1(400/26) |
1 x 50 |
1.6 |
2.4 |
17.7 |
675 |
1(400/26) |
3 x 50 |
1.6 |
3.6 |
35.8 |
2409 |
1(400/26) |
4 x 50 |
1.6 |
4.8 |
39.6 |
3029 |
1(400/26) |
5 x 50 |
1.6 |
5.1 |
44.1 |
4050 |
2/0(356/24) |
1 x 70 |
1.6 |
2.6 |
20.0 |
908 |
2/0(356/24) |
3 x 70 |
1.6 |
4.2 |
40.5 |
3211 |
2/0(356/24) |
4 x 70 |
1.6 |
5.2 |
44.9 |
4121 |
3/0(485/24) |
1 x 95 |
1.8 |
2.8 |
22.1 |
1171 |
3/0(485/24) |
3 x 95 |
1.8 |
4.8 |
45.1 |
4210 |
3/0(485/24) |
4 x 95 |
1.8 |
5.9 |
50.4 |
5361 |
4/0(614/24) |
1x 120 |
1.8 |
3 |
24.5 |
1445 |
4/0(614/24) |
3 x 120 |
1.8 |
4.8 |
49.9 |
5205 |
4/0(614/24) |
4 x 120 |
1.8 |
6 |
55.3 |
6546 |
300 MCM (765/24) |
1 x 150 |
2 |
3.2 |
26.9 |
1783 |
300 MCM (765/24) |
3 x 150 |
2 |
5.2 |
54.8 |
6389 |
300 MCM (765/24) |
4 x 150 |
2 |
6.4 |
60.9 |
8095 |
350 MCM (944/24) |
1 x 185 |
2.2 |
3.4 |
28.9 |
2125 |
350 MCM (944/24) |
4 x 185 |
2.2 |
6.8 |
65.7 |
9652 |
500 MCM (1221/24) |
1x 240 |
2.4 |
3.5 |
32.6 |
2733 |
500 MCM (1221/24) |
4x 240 |
2.4 |
7.2 |
75.5 |
12614 |
- |
1 x 300 |
2.6 |
3.6 |
36.5 |
3348 |
