欧共体标准工业电缆 |
H05VVC4V5-K
应用&描述
这些电缆适用于干燥，潮湿的环境中，但不能在露天使用。在控制，测量和信号技术中，它们被用作屏蔽终端和
连接线。铜丝编织屏蔽外界的干扰，如电磁场和杂散频率。在工业厂房，机械和工作流程控制和检查系统中用作
信号和脉冲电缆。
标准及认证
<HAR> HD 21.13 S1,VDE-0281第13部分, CEI 20-20/13, CEI 20-35 (EN60332-1), CEI 20-52, UL 2464

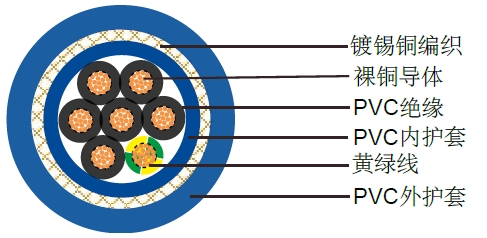

电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- PVC T12绝缘， 遵循DIN VDE 0281第1部分
- 黄绿接地线（三芯及三芯以上）
- 线芯的色彩编码遵循VDE-0293
- PVC TM2内护套，遵循DIN VDE 0281第1部分
- 镀锡铜编织屏蔽, 覆盖率大约85%
- PVC外护套TM5， 遵循DIN VDE 0281第1部分
技术特性
- 工作电压: 300/500v
- 测试电压: 2000V
- 动态弯曲半径: 10 xΦ
- 静态弯曲半径: 5 xΦ
- 应用时的工作温度: -5℃ to +70℃
- 静态时可承受的温度: -40℃ to +70℃
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
H05VVC4V5-F |
H05VVC4V5-F |
电缆参数
线规 |
芯数 x 导体截面积 # x mm2 |
标称绝缘厚度 mm |
标称内护套厚度 mm |
标称外护套厚度 mm |
标称外径 mm |
标称铜的重量 kg/Km |
标称电缆重量 kg/km |
20(16/32) |
2 x 0,50 |
0.6 |
0.7 |
0.9 |
7,7 |
35 |
105 |
18(24/32) |
2 x 0,75 |
0.6 |
0.7 |
0.9 |
8 |
39 |
115 |
17(32/32) |
2 x 1,0 |
0.6 |
0.7 |
0.9 |
8,2 |
44 |
125 |
16(30/30) |
2 x 1,50 |
0.7 |
0.7 |
1.0 |
9,3 |
58 |
160 |
14(30/50) |
2 x 2,50 |
0.8 |
0.7 |
1.1 |
10,7 |
82 |
215 |
20(16/32) |
3 x 0,50 |
0.6 |
0.7 |
0.9 |
8 |
40 |
115 |
18(24/32) |
3 x 0,75 |
0.6 |
0.7 |
0.9 |
8,3 |
47 |
125 |
17(32/32) |
3 x 1,0 |
0.6 |
0.7 |
1.0 |
8,8 |
54 |
145 |
16(30/30) |
3 x 1,50 |
0.7 |
0.7 |
1.0 |
9,7 |
73 |
185 |
14(30/50) |
3 x 2,50 |
0.8 |
0.7 |
1.1 |
11,3 |
106 |
250 |
20(16/32) |
4 x 0,50 |
0.6 |
0.7 |
0.9 |
8,5 |
44 |
125 |
18(24/32) |
4 x 0,75 |
0.6 |
0.7 |
1.0 |
9,1 |
58 |
155 |
17(32/32) |
4 x 1,0 |
0.6 |
0.7 |
1.0 |
9,4 |
68 |
170 |
16(30/30) |
4 x 1,50 |
0.7 |
0.7 |
1.1 |
10,7 |
93 |
220 |
14(30/50) |
4 x 2,50 |
0.8 |
0.8 |
1.2 |
12,6 |
135 |
305 |
20(16/32) |
5 x 0,50 |
0.6 |
0.7 |
1.0 |
9,3 |
55 |
155 |
18(24/32) |
5 x 0,75 |
0.6 |
0.7 |
1.1 |
9,7 |
66 |
175 |
17(32/32) |
5 x 1,0 |
0.6 |
0.7 |
1.1 |
10,3 |
78 |
200 |
16(30/30) |
5 x 1,50 |
0.7 |
0.8 |
1.2 |
11,8 |
106 |
265 |
14(30/50) |
5 x 2,50 |
0.8 |
0.8 |
1.3 |
13,9 |
181 |
385 |
20(16/32) |
7 x 0,50 |
0.6 |
0.7 |
1.1 |
10,8 |
69 |
205 |
18(24/32) |
7 x 0,75 |
0.6 |
0.7 |
1.2 |
11,5 |
84 |
250 |
17(32/32) |
7 x 1,0 |
0.6 |
0.8 |
1.2 |
12,2 |
107 |
275 |
16(30/30) |
7 x 1,50 |
0.7 |
0.8 |
1.3 |
14,1 |
162 |
395 |
14(30/50) |
7 x 2,50 |
0.8 |
0.8 |
1.5 |
16,5 |
238 |
525 |
20(16/32) |
12 x 0,50 |
0.6 |
0.8 |
1.3 |
13,3 |
98 |
285 |
18(24/32) |
12 x 0,75 |
0.6 |
0.8 |
1.3 |
13,9 |
125 |
330 |
17(32/32) |
12 x 1,0 |
0.6 |
0.8 |
1.4 |
14,7 |
176 |
400 |
16(30/30) |
12 x 1,50 |
0.7 |
0.8 |
1.5 |
16,7 |
243 |
525 |
14(30/50) |
12 x 2,50 |
0.8 |
0.8 |
1.7 |
19,9 |
367 |
745 |
20(16/32) |
18 x 0,50 |
0.6 |
0.9 |
1.3 |
18,6 |
147 |
385 |
18(24/32) |
18 x 0,75 |
0.6 |
0.8 |
1.5 |
19,9 |
200 |
475 |
17(32/32) |
18 x 1,0 |
0.6 |
0.8 |
1.5 |
20,8 |
243 |
525 |
16(30/30) |
18 x 1,50 |
0.7 |
0.8 |
1.7 |
24,1 |
338 |
720 |
14(30/50) |
18 x 2,50 |
0.8 |
0.9 |
2.0 |
28,5 |
555 |
1075 |
20(16/32) |
25 x 0,50 |
0.6 |
0.8 |
1.6 |
22,1 |
199 |
505 |
18(24/32) |
25 x 0,75 |
0.6 |
0.9 |
1.7 |
23,7 |
273 |
625 |
17(32/32) |
25 x 1,0 |
0.6 |
0.9 |
1.7 |
24,7 |
351 |
723 |
16(30/30) |
25 x 1,50 |
0.7 |
0.9 |
2.0 |
28,6 |
494 |
990 |
14(30/50) |
25 x 2,50 |
0.8 |
1.0 |
2.3 |
34,5 |
792 |
1440 |
20(16/32) |
36 x 0.50 |
0.6 |
0.9 |
1.7 |
24.7 |
317 |
620 |
18(24/32) |
36 x 0.75 |
0.6 |
0.9 |
1.8 |
26.2 |
358 |
889 |
17(32/32) |
36 x 1,0 |
0.6 |
0.9 |
1.9 |
27,6 |
438 |
910 |
16(30/50) |
36 x 1,50 |
0.7 |
1.0 |
2.2 |
32,5 |
662 |
1305 |
14(30/32) |
36 x 2,50 |
0.8 |
1.0 |
2.4 |
38,5 |
1028 |
1850 |
20(16/32) |
48 x 0,50 |
0.6 |
0.9 |
1.9 |
28,3 |
353 |
845 |
18(24/32) |
48 x 0,75 |
0.6 |
1.0 |
2.1 |
30,4 |
490 |
1060 |
17(32/32) |
48 x 1,0 |
0.6 |
1.0 |
2.1 |
31,9 |
604 |
1210 |
16(30/30) |
48 x 1,50 |
0.7 |
1.1 |
2.4 |
37 |
855 |
1665 |
14(30/50) |
48 x 2,50 |
0.8 |
1.2 |
2.4 |
43,7 |
1389 |
2390 |
20(16/32) |
60 x 0,50 |
0.6 |
1.0 |
2.1 |
31,1 |
432 |
1045 |
18(24/32) |
60 x 0,75 |
0.6 |
1.0 |
2.3 |
329 |
576 |
1265 |
17(32/32) |
60 x 1,0 |
0.6 |
1.0 |
2.3 |
34,7 |
720 |
1455 |
16(30/30) |
60 x 1,50 |
0.7 |
1.1 |
2.4 |
39,9 |
1050 |
1990 |
14(30/50) |
60 x 2,50 |
0.8 |
1.2 |
2.4 |
47,2 |
1706 |
2870 |
