欧共体标准工业电缆 |

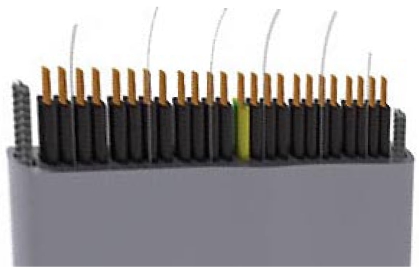

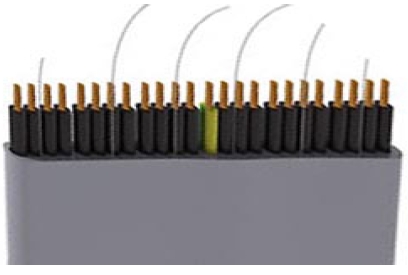

H05V3V3H6-F/ H05V3V3D3H6-F
应用&描述
这种扁平电缆用于电梯或货梯中，以及机器的快速运转部分，H05V3V3H6- F电缆没有延伸载体，可安装于运转速度
不超过4.0m/ s的电梯中，自由悬挂的高度最高45米，其运送限高最大80米。对于H05V3V3D3H6- F线缆来说，如果
运转速度在4.0m/s到6.3m/s之间，要使用的电缆延伸载体，此时其自由悬挂的高度最高80米，运送限高最大150米。
标准及认证
<HAR> EN 50214, HD 359 S3, IEC 60332-1, CSA C22.2 N° 49, DIN VDE 0281 第404部分, UL 62
电缆结构
- 多股裸铜导体
- 遵循DIN VDE 0295 cl 5/6， IEC 60228 cl 5/6
- PVC T15绝缘
- 色彩编码遵循VDE 0293-308，6芯以上：带有白色数字标识黑色线芯，加黄绿接地线
- 黑色PVC TM 4护套
技术特性
- 工作电压: 300/500V
- 测试电压: 2000V
- 应用时的工作温度: - 35 ℃ - +70 ℃
- 阻燃: IEC 60332 -1
- 绝缘电阻: 350 MΩ x km
|
|
电缆参数
线规 |
芯数 x 导体截面积 # x mm2 |
标称外径尺寸 mm |
标称铜的重量 kg/km |
标称电缆重量 kg/km |
H05V3V3H6-F |
||||
18(24/32) |
12 x 0.75 |
33.7 x 4.3 |
79 |
251 |
18(24/32) |
16 x 0.75 |
44.5 x 4.3 |
105 |
333 |
18(24/32) |
18 x 0.75 |
49.2 x 4.3 |
118 |
371 |
18(24/32) |
20 x 0.75 |
55.0 x 4.3 |
131 |
415 |
18(24/32) |
24 x 0.75 |
65.7 x 4.3 |
157 |
496 |
17(32/32) |
12 x 1 |
35.0 x 4.4 |
105 |
285 |
17(32/32) |
16 x 1 |
51.0 x 4.4 |
157 |
422 |
17(32/32) |
20 x 1 |
57.0 x 4.4 |
175 |
472 |
17(32/32) |
24 x 1 |
68.0 x 4.4 |
210 |
565 |
H05V3V3D3H6-F |
||||
18(24/32) |
20 x 0.75 |
61.8 x 4.2 |
131 |
462 |
18(24/32) |
24 x 0.75 |
72.4 x 4.2 |
157 |
546 |
17(32/32) |
12 x 1 |
41.8 x 4.3 |
105 |
330 |
17(32/32) |
14 x 1 |
47.8 x 4.3 |
122 |
382 |
17(32/32) |
18 x 1 |
57.8 x 4.3 |
157 |
470 |
17(32/32) |
22 x 1 |
69.8 x 4.3 |
192 |
572 |
17(32/32) |
24 x 1 |
74.8 x 4.3 |
210 |
617 |
