欧共体标准工业电缆 |
H05V2-K / H07V2-K
应用&描述
这些特殊的耐热柔软单芯电子线主要用于电源安装，开关柜，电机和变压器等高温（例如上光机和烘干塔等）坏境。这些也适用于电气设备的内部布线，如照明和供暖设备。
标准及认证
<HAR> HD 21.7 S2, CEI 20-20, CEI20-52, VDE-0281 第7部分,CE 低压73/23/EEC和93/68/EEC指令,ROHS认证

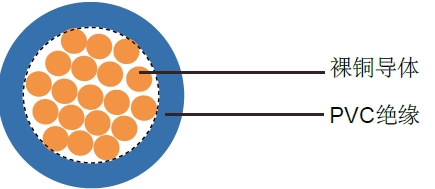

电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5, BS 6360 cl. 5 and HD 383
- 耐热PVC TI3绝缘，遵循VDE 0281第7部分
- 线芯的色彩编码遵循VDE-0293
- H05V2-K (20, 18 & 17 线规)
- H07V2-K (16 线规及以上)
技术特性
- 工作电压: 300/500v (H05V2-K)/ 450/750v (H07V2-K)
- 测试电压: 2000 V
- 动态弯曲半径: 10-15 xΦ
- 静态弯曲半径: 10-15 xΦ
- 应用时的工作温度: +5℃ to +90℃
- 静态时可承受的温度: -10℃ to +105℃
- 短路时可达到的温度: +160℃
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
H05V2-K |
H05V2-K |
电缆参数
线规 |
芯数 x 导体截面积 # x mm2 |
标称绝缘厚度 mm |
标称外径 mm |
标称铜的重量 kg/Km |
标称电缆重量 kg/Km |
H05V2-K |
|||||
20(16/32) |
1 x 0.5 |
0.6 |
2.5 |
4.8 |
8.7 |
18(24/32) |
1 x 0.75 |
0.6 |
2.7 |
7.2 |
11.9 |
17(32/32) |
1 x 1 |
0.6 |
2.8 |
9.6 |
14.0 |
H07V2-K |
|||||
16(30/30) |
1 x 1.5 |
0,7 |
3.4 |
14.4 |
20 |
14(50/30) |
1 x 2.5 |
0,8 |
4.1 |
24 |
33.3 |
12(56/28) |
1 x 4 |
0,8 |
4.8 |
38 |
48.3 |
10(84/28) |
1 x 6 |
0,8 |
5.3 |
58 |
68.5 |
8(80/26) |
1 x 10 |
1,0 |
6.8 |
96 |
115 |
6(128/26) |
1 x 16 |
1,0 |
8.1 |
154 |
170 |
4(200/26) |
1 x 25 |
1,2 |
10.2 |
240 |
270 |
2(280/26) |
1 x 35 |
1,2 |
11.7 |
336 |
367 |
1(400/26) |
1 x 50 |
1,4 |
13.9 |
480 |
520 |
2/0(356/24) |
1 x 70 |
1,4 |
16 |
672 |
729 |
3/0(485/24) |
1 x 95 |
1,6 |
18.2 |
912 |
962 |
4/0(614/24) |
1 x 120 |
1,6 |
20.2 |
1115 |
1235 |
300 MCM (765/24) |
1 x 150 |
1,8 |
22.5 |
1440 |
1523 |
350 MCM (944/24) |
1 x 185 |
2,0 |
24.9 |
1776 |
1850 |
500MCM(1225/24) |
1 x 240 |
2,2 |
28.4 |
2304 |
2430 |
