欧共体标准工业电缆 |
H05SS-F/H05SST-F
应用&描述
这些电缆欧共体的重型，耐撕裂的黑色硅胶多芯电缆，使用温度可达180摄氏度，主要用于高温或低温环境或紫外
线可能造成损伤的地区。此电缆符合欧共体的标准，因此他们可用于欧洲国家市场。这些电缆主要钢厂，铸造厂，
玻璃工厂，烘焙设备，燃烧器，取暖和照明系统。此电缆的高抗机械打击的特性使之适用于在照明工业中作为永
久机械保护电缆。硅橡胶护套，耐热，耐化学腐蚀，耐油，耐酸。不适合户外使用。
标准及认证
<HAR> HD 22.15 S1, VDE-0282 第15部分, VDE-0250 第816部分 (N2MH2G), CE 低压72/23/EEC & 93/68/EEC指令, ROHS认证

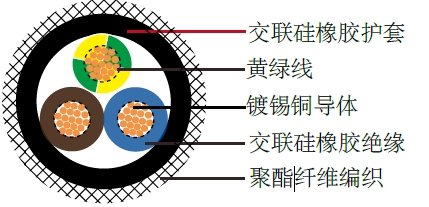

电缆结构
- 多股柔软镀锡铜导体
- 遵循VDE-0295 Cl-5, IEC 60228 Cl-5
- 交联硅橡胶EI 2绝缘
- 色彩编码遵循VDE-0293-308
- 交联硅橡胶EM 9外护套-黑色
- 聚酯纤维编织(仅用于H05SST-F)
技术特性
- 工作电压: 300/500V
- 测试电压: 2000V
- 动态弯曲半径: 7.5×?
- 静态弯曲半径: 4×?
- 工作温度范围: -60°C to +180°C
- 短路时可达到的温度: 220°C
- 阻燃: IEC 60332 -1
- 绝缘电阻: 200 MΩ x km
- 无卤: IEC 60754-1
- 低烟: IEC 60754-2
H05SST-F |
H05SST-F |
电缆参数
| 线规 | 芯数 x 导体截面积 # x mm2 | 标称绝缘厚度 mm | 标称护套厚度 mm | 标称外径 mm | 标称铜的重量 kg/km | 标称电缆重量 kg/km |
H05SS-F |
||||||
18(24/32) |
2×0.75 |
0.6 |
0.8 |
6.2 |
14.4 |
59.0 |
18(24/32) |
3×0.75 |
0.6 |
0.9 |
6.8 |
21.6 |
71.0 |
18(24/32) |
4×0.75 |
0.6 |
0.9 |
7.4 |
28.8 |
93.0 |
18(24/32) |
5×0.75 |
0.6 |
1.0 |
8.9 |
36.0 |
113.0 |
17(32/32) |
2×1.0 |
0.6 |
0.9 |
6.7 |
19.2 |
67.0 |
17(32/32) |
3×1.0 |
0.6 |
0.9 |
7.1 |
29.0 |
86.0 |
17(32/32) |
4×1.0 |
0.6 |
0.9 |
7.8 |
38.4 |
105.0 |
17(32/32) |
5×1.0 |
0.6 |
1.0 |
8.9 |
48.0 |
129.0 |
16(30/30) |
2×1.5 |
0.8 |
1.0 |
7.9 |
29.0 |
91.0 |
16(30/30) |
3×1.5 |
0.8 |
1.0 |
8.4 |
43.0 |
110.0 |
16(30/30) |
4×1.5 |
0.8 |
1.1 |
9.4 |
58.0 |
137.0 |
16(30/30) |
5×1.5 |
0.8 |
1.1 |
11.0 |
72.0 |
165.0 |
14(30/50) |
2×2.5 |
0.9 |
1.1 |
9.3 |
48.0 |
150.0 |
14(30/50) |
3×2.5 |
0.9 |
1.1 |
9.9 |
72.0 |
170.0 |
14(30/50) |
4×2.5 |
0.9 |
1.1 |
11.0 |
96.0 |
211.0 |
14(30/50) |
5×2.5 |
0.9 |
1.1 |
13.3 |
120.0 |
255.0 |
12(56/28) |
3×4.0 |
1.0 |
1.2 |
12.4 |
115.0 |
251.0 |
12(56/28) |
4×4.0 |
1.0 |
1.3 |
13.8 |
154.0 |
330.0 |
10(84/28) |
3×6.0 |
1.0 |
1.4 |
15.0 |
173.0 |
379.0 |
10(84/28) |
4×6.0 |
1.0 |
1.5 |
16.6 |
230.0 |
494.0 |
H05SST-F |
||||||
18(24/32) |
2×0.75 |
0.6 |
0.8 |
7.2 |
14.4 |
63.0 |
18(24/32) |
3×0.75 |
0.6 |
0.9 |
7.8 |
21.6 |
75.0 |
18(24/32) |
4×0.75 |
0.6 |
0.9 |
8.4 |
28.8 |
99.0 |
18(24/32) |
5×0.75 |
0.6 |
1.0 |
9.9 |
36.0 |
120.0 |
17(32/32) |
2×1.0 |
0.6 |
0.9 |
7.7 |
19.2 |
71.0 |
17(32/32) |
3×1.0 |
0.6 |
0.9 |
8.1 |
29.0 |
91.0 |
17(32/32) |
4×1.0 |
0.6 |
0.9 |
8.8 |
38.4 |
111.0 |
17(32/32) |
5×1.0 |
0.6 |
1.0 |
10.4 |
48.0 |
137.0 |
16(30/30) |
2×1.5 |
0.8 |
1.0 |
8.9 |
29.0 |
97.0 |
16(30/30) |
3×1.5 |
0.8 |
1.0 |
9.4 |
43.0 |
117.0 |
16(30/30) |
4×1.5 |
0.8 |
1.1 |
10.4 |
58.0 |
145.0 |
16(30/30) |
5×1.5 |
0.8 |
1.1 |
12.0 |
72.0 |
175.0 |
14(30/50) |
2×2.5 |
0.9 |
1.1 |
10.3 |
48.0 |
159.0 |
14(30/50) |
3×2.5 |
0.9 |
1.1 |
10.9 |
72.0 |
180.0 |
14(30/50) |
4×2.5 |
0.9 |
1.1 |
12.0 |
96.0 |
224.0 |
14(30/50) |
5×2.5 |
0.9 |
1.1 |
14.3 |
120.0 |
270.0 |
12(56/28) |
3×4.0 |
1.0 |
1.2 |
13.4 |
115.0 |
266.0 |
12(56/28) |
4×4.0 |
1.0 |
1.3 |
14.8 |
154.0 |
350.0 |
10(84/28) |
3×6.0 |
1.0 |
1.4 |
16.0 |
173.0 |
402.0 |
10(84/28) |
4×6.0 |
1.0 |
1.5 |
17.6 |
230.0 |
524.0 |
