欧共体标准工业电缆 |
H05RN-F/H05RNH2-F
应用&描述
这些柔软的电缆主要用于低机械压力下使用的电气设备中，用于干燥，潮湿的室内或室外环境。常用于家庭，办
公室中低机械拉力下电器之间的连接等任何低机械损伤的地方。也适合固定安装在家具，装饰材料，墙体隔板和
预留的建筑设施中。在单相或三相系统的最大工作电压为Uo/U 318/550 V ，在直流系统最大工作电压，此电缆耐
臭氧，耐油脂。
标准及认证
<HAR> HD22.4 S3, VDE-0282 第4部分, CEI 20-19 p.4,CE低压73/23/EEC & 93/68/EEC指令,
IEC 60245-4,
ROHS认证

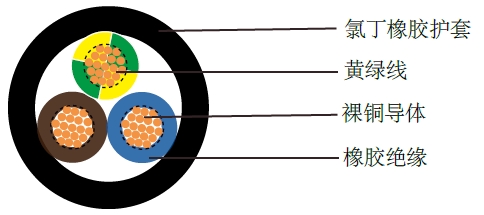

H05RN-F |
H05RN-F |
电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 橡胶绝缘EI4遵循VDE-0282第1部分
- 色彩编码遵循VDE-0293-308
- 黄绿接地线（三芯及三芯以上）
- 氯丁橡胶护套 EM2
技术特性
- 工作电压 VDE: 300/500 V
- 工作电压 UL/CSA: 2000 V
- 测试电压: 2000 V
- 动态弯曲半径: 7.5 xΦ
- 静态弯曲半径: 4 xΦ
- 工作温度范围: -30 ℃ to +60 ℃
- 短路时可达到的温度: +200 ℃
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km

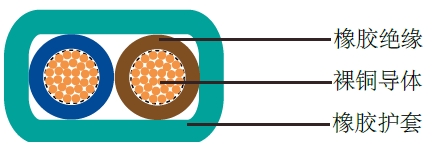

H05RNH2-F |
H05RNH2-F |
电缆参数
线规 |
芯数 x 导体截面积 # x mm2 |
标称绝缘厚度 mm |
标称护套厚度 mm |
标称外径mm (最小-最大) |
标称铜的重量 kg/km |
标称电缆重量 kg/km |
H05RN-F |
||||||
18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
5.7 - 7.4 |
14.4 |
80 |
18(24/32) |
3 x 0.75 |
0.6 |
0.9 |
6.2 - 8.1 |
21.6 |
95 |
18(24/32) |
4 x 0.75 |
0.6 |
0.9 |
6.8 - 8.8 |
30 |
105 |
17(32/32) |
2 x 1 |
0.6 |
0.9 |
6.1 - 8.0 |
19 |
95 |
17(32/32) |
3 x 1 |
0.6 |
0.9 |
6.5 - 8.5 |
29 |
115 |
17(32/32) |
4 x 1 |
0.6 |
0.9 |
7.1 – 9.2 |
38 |
142 |
16(30/30) |
3 x 1.5 |
0.8 |
1.0 |
8.6 - 11.0 |
29 |
105 |
16(30/30) |
4 x 1.5 |
0.8 |
1.1 |
9.5 - 12.2 |
39 |
129 |
16(30/30) |
5 x 1.5 |
0.8 |
1.1 |
10.5 - 13.5 |
48 |
153 |
H05RNH2-F |
||||||
16(30/30) |
2 x 1.5 |
0.6 |
0.8 |
5.25±0.15x13.50±0.30 |
14.4 |
80 |
14(50/30) |
2 x 2.5 |
0.6 |
0.9 |
5.25±0.15x13.50±0.30 |
21.6 |
95 |
