欧共体标准工业电缆 |
H05G-U / H07G-U/R
应用&描述
这些电缆用于配电板和配电盘以及照明系统操作件内部布线。其较高的工作温度范围允许连接到交流电压为1000V
或直流电压为750V热水器。这些电缆可以铺设于隧道中或石灰下。
标准及认证
<HAR> HD 22.7 S2, VDE-0282 第7部分, CEI 20-19/7, CEI 20-35(EN60332-1), CE 低压73/23/EEC和93/68/EEC指令, ROHS认证
电缆结构
- 实心/多股裸铜导体
- 遵循VDE-0295 Cl-1/2, IEC 60228 Cl-1/2
- 橡胶绝缘EI3类 (EVA)， 遵循DIN VDE 0282第7部分
- 线芯的色彩编码遵循VDE-0293
技术特性
- 工作电压: 300/500v (H05G-U), 450/750v (H07G-U/R)
- 测试电压: 2000V (H05G-U), 2500 V (H07G-U/R)
- 动态弯曲半径: 7 xΦ
- 静态弯曲半径: 7 xΦ
- 应用时的工作温度: -25℃ to +110℃
- 静态时可承受的温度: -40℃ to +110℃
- 短路时可达到的温度: +160℃
- 阻燃: IEC 60332.1
- 绝缘电阻: 10 MΩ x km

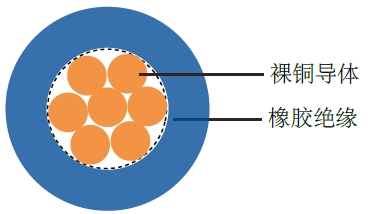

H07G-R |
H07G-R |

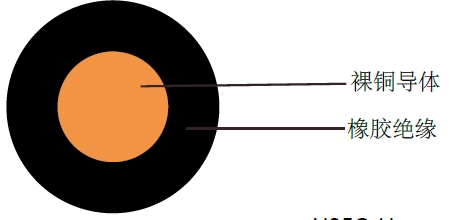

H05G-U |
H05G-U |
电缆参数
线规 |
芯数 x 导体截面积 # x mm2 |
标称绝缘厚度 mm |
标称外径 mm |
标称铜的重量 kg/km |
标称电缆重量 kg/km |
H05G-U |
|||||
20 |
1 x 0.5 |
0.6 |
2.1 |
4.8 |
9 |
18 |
1 x 0.75 |
0.6 |
2.3 |
7.2 |
12 |
17 |
1 x 1 |
0.6 |
2.5 |
9.6 |
15 |
H07G-U |
|||||
16 |
1 x 1.5 |
0.8 |
3.1 |
14.4 |
21 |
14 |
1 x 2.5 |
0.9 |
3.6 |
24 |
32 |
12 |
1 x 4 |
1.0 |
4.3 |
38 |
49 |
H07G-R |
|||||
10(7/18) |
1 x 6 |
1.0 |
5.2 |
58 |
70 |
8(7/16) |
1 x 10 |
1.2 |
6.5 |
96 |
116 |
6(7/14) |
1 x 16 |
1.2 |
7.5 |
154 |
173 |
4(7/12) |
1 x 25 |
1.4 |
9.2 |
240 |
268 |
2(7/10) |
1 x 35 |
1.4 |
10.3 |
336 |
360 |
1(19/13) |
1 x 50 |
1.6 |
12.0 |
480 |
487 |
