欧共体标准工业电缆 |
H05BN4-F
应用&描述
这些EPR（乙丙橡胶）绝缘和CSP（氯磺化聚乙烯橡胶）护套的电力电缆可用于在干燥，潮湿的环境，浸入油或油
脂中，耐各种气候条件以及薄弱的机械压力的环境，例如，在工业厂房，机加工车间，加热板，手提灯，小家电
等用于电力供应，他们也适用于大蓬车和野营装备…...在正常使用时，导体最高温度：90° C。当高温使用时，
必须避免皮肤接触。
标准及认证
<HAR> CENELEC HD 22.12 S1, CEI 20-19/12, CEI 20-35 (EN 60332-1), BS6500, BS7919,ROHS认证, VDE 0282第12部分, IEC 60245-4, CE 低压指令

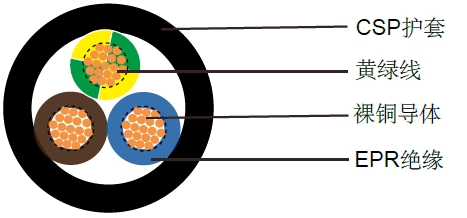

电缆结构
- 多股柔软裸铜导体
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- EPR(乙丙橡胶)EI7绝缘
- 色彩编码遵循VDE-0293-308
- CSP(氯磺化聚乙烯)外护套EM7
技术特性
- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 6.0 xΦ
- 固定安装弯曲半径: 4.0 xΦ
- 工作温度范围: -20 ℃ to +90 ℃
- 短路时可达到的最高温度: +250 ℃
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
H05BN4-F |
H05BN4-F |
电缆参数
线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
# x mm2 |
mm |
mm |
mm |
kg/Km |
kg/km |
|
18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
6.1 |
29 |
54 |
18(24/32) |
3 x 0.75 |
0.6 |
0.9 |
6.7 |
43 |
68 |
18(24/32) |
4 x 0.75 |
0.6 |
0.9 |
7.3 |
58 |
82 |
18(24/32) |
5 x 0.75 |
0.6 |
1.0 |
8.1 |
72 |
108 |
17(32/32) |
2 x 1 |
0.6 |
0.9 |
6.6 |
19 |
65 |
17(32/32) |
3 x 1 |
0.6 |
0.9 |
7.0 |
29 |
78 |
17(32/32) |
4 x 1 |
0.6 |
0.9 |
7.6 |
38 |
95 |
17(32/32) |
5 x 1 |
0.6 |
1.0 |
8.5 |
51 |
125 |
