欧共体标准工业电缆 |
H00V-D
应用&描述
这些非常柔软的电缆主要用于便携设备和短路情况下的接地连接。可作为保护线应用于铁路系统的现场高压维修，交流电系统，传输和分配网络中。正因为如此，这些被指定义为安全电缆。具有低重量，高柔韧性，宽工作温度范围，耐高温的特性。其聚氯乙烯护套可抵御外界的机械压力和化学腐蚀，保障了电缆必要功能的实现。
标准及认证
<HAR> EN61138, VDE-0283 第3部分, DIN 46438 & DIN 46440, CE低压73/23/EEC & 93/68/EEC指令.,ROHS认证

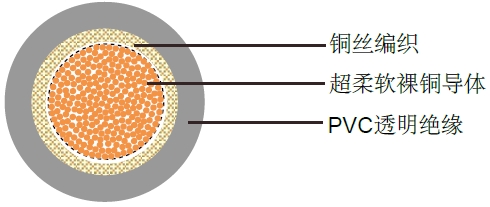

电缆结构
- 工作电压: N/A - 仅接地使用时
- 测试电压: 2000 V
- 最小弯曲半径: 12.0 x ?
- 工作温度范围: -5o C to +70o C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩ x km
技术特性
- 工作电压: 300/500V
- 测试电压: 2000V
- 动态弯曲半径: 4×Φ
- 静态弯曲半径: 3×Φ
- 工作温度范围: -15℃ to +110℃
- 短路时可达到的温度: 200℃
- 阻燃: IEC 60332 -1
- 无卤: IEC 60754-1
- 低烟: IEC 60754-2
- 烟密度: IEC 61034
|
|
电缆参数
H00V-D (ESEU类)
线规 |
芯数 x 导体截面积 # x mm2 |
标称外径 mm |
标称铜的重量 kg/km |
标称电缆重量 kg/km |
6(4200/41) |
1 x 16 |
9.1 |
194 |
230 |
4(3192/38) |
1 x 25 |
10.5 |
280 |
335 |
2(4480/38) |
1 x 35 |
12.5 |
415 |
475 |
1(6383/38) |
1 x 50 |
14.2 |
585 |
670 |
2/0(8918/38) |
1 x 70 |
16.8 |
820 |
905 |
3/0(12100/38) |
1 x 95 |
19.8 |
1090 |
1220 |
4/0(15300/38) |
1 x 120 |
21.5 |
1360 |
1505 |
300MCM(19152/38) |
1 x 150 |
24 |
1650 |
1940 |
350MCM(23580/38) |
1 x 185 |
27.6 |
2150 |
2390 |
500MCM(30600/38) |
1 x 240 |
31 |
2750 |
3090 |
H00V-D (ESY类)
线规 |
芯数 x 导体截面积 # x mm2 |
标称外径 mm |
标称铜的重量 kg/km |
标称电缆重量 kg/km |
6(4200/41) |
1 x 16 |
9.1 |
194 |
230 |
4(3192/38) |
1 x 25 |
10.5 |
280 |
335 |
2(4480/38) |
1 x 35 |
12.5 |
415 |
475 |
1(6383/38) |
1 x 50 |
14.2 |
585 |
670 |
2/0(8918/38) |
1 x 70 |
16.8 |
820 |
905 |
3/0(12100/38) |
1 x 95 |
19.8 |
1090 |
1220 |
4/0(15300/38) |
1 x 120 |
21.5 |
1360 |
1505 |
300MCM(19152/38) |
1 x 150 |
24 |
1650 |
1940 |
350MCM(23580/38) |
1 x 185 |
27.6 |
2150 |
2390 |
500MCM(30600/38) |
1 x 240 |
31 |
2750 |
3090 |
