GKW-RW 300/500V薄壁单芯电缆
应用
单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。
标准
BS 6853 -1a
DIN 5510-1 1-4
NFF 16-101 F0

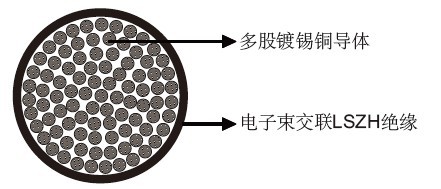

结构
导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE
0295 标准。
绝缘：电子束交联LSZH 材料。
20℃时的电气特性
| 标称导体截面积 |
mm2 |
0.5 |
0.75 |
1 |
1.5 |
2.5 |
| 最大导体电阻 |
Ω/km |
40.1 |
26.7 |
20.0 |
13.7 |
8.21 |
| 电压 |
KV |
0.3/0.5 |
机械和热性能
最小弯曲半径：4xOD ( 固定安装 ) ；6xOD ( 移动安装 )
温度范围：-40℃ ~+120℃ ( 固定安装 ) ；-35℃ ~+90℃ ( 移动安装 )
短路温度：+280℃。
尺寸和重量
| 芯数&标称导体截面积 No.×mm² |
导体股数/每股直径 No/mm |
标称绝缘厚度 mm |
标称外径 mm |
标称重量 kg/km |
| 1×0.5 |
16/0.20 |
0.18 |
1.3 |
6 |
| 1×0.75 |
24/0.20 |
0.18 |
1.56 |
9 |
| 1×1.0 |
32/0.20 |
0.18 |
1.7 |
12 |
| 1×1.5 |
30/0.25 |
0.22 |
2.04 |
17 |
| 1×2.5 |
50/0.25 |
0.28 |
2.66 |
27 |
