FRA 145单芯铁路应用GKW同轴电缆
应用
拥有更好的防火性能和极高耐热性的单芯电缆， 用于灯、 加热仪器设备和配电箱、机械和设备制造等的内部布线。适合穿管敷设， 表面安装布线，石膏板下敷设等。
标准
IEC 60754-1, EN 50267-2-1 ( 无卤测试)
IEC 60754-2, EN 50267-2-2 ( 气体腐蚀性测试)
NES 02-713, NFC 20-454 ( 毒性指数测试)
IEC 61034, EN 50268-2 ( 烟密度测试)
IEC 60332-1, EN 50265-2-1 ( 单根电缆/ 电线火焰传播测试)
IEC 60332-3, EN 50266-2, NF C 32-070 ( 成束电缆/ 电线火焰传播测试)
DIN 51900 ( 火灾荷载)

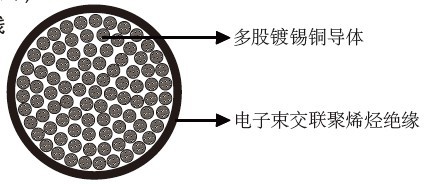

结构
导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE 0295 标准。
绝缘： 电子束交联聚烯烃。
颜色代码：多种颜色可选。
20℃时的电气特性
| 标称导体截面积 |
mm2 |
0.25 |
0.34 |
0.50 |
0.75 |
1.0 |
1.5 |
2.5 |
4.0 |
6.0 |
10 |
16 |
| 最大导体电阻 |
Ω/km |
85.9 |
57.2 |
40.1 |
26.7 |
20.0 |
13.7 |
8.21 |
5.09 |
3.39 |
1.95 |
1.24 |
| 电压 |
V |
300/500V (≤1mm2); 450/750V (≥1.5mm2) |
|
| 标称导体截面积 |
mm2 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
300 |
| 最大导体电阻 |
Ω/km |
0.795 |
0.565 |
0.393 |
0.277 |
0.21 |
0.164 |
0.132 |
0.108 |
0.0817 |
0.0654 |
| 电压 |
V |
300/500V (≤1mm2); 450/750V (≥1.5mm2) |
机械和热性能
最小弯曲半径：4xOD ( 固定安装); 6xOD ( 移动安装)
温度范围：-55℃ ~+145℃ ( 固定安装) ；-40℃ ~+120℃ ( 移动安装)
短路温度：+280℃
尺寸和重量
| 芯数 &标称导体截面积 No.×mm2 |
导体股数 /每股直径 No/mm |
标称绝缘厚度 mm |
标称外径 mm |
标称重量 kg/km |
| 1×0.25 |
19/0.13 |
0.5 |
1.5 |
5 |
| 1×0.34 |
19/0.15 |
0.5 |
1.7 |
6 |
| 1×0.50 |
16/0.20 |
0.5 |
1.8 |
8 |
| 1×0.75 |
24/0.20 |
0.6 |
2.2 |
11 |
| 1×1.0 |
30/0.20 |
0.6 |
2.5 |
14 |
| 1×1.5 |
30/0.25 |
0.6 |
2.7 |
21 |
| 1×2.5 |
50/0.25 |
0.7 |
3.4 |
33 |
| 1×4.0 |
56/0.30 |
0.8 |
4.1 |
48 |
| 1×6.0 |
84/0.30 |
0.9 |
5.2 |
67 |
| 1×10.0 |
80/0.40 |
1.0 |
6.4 |
112 |
| 1×16.0 |
126/0.40 |
1.1 |
7.5 |
172 |
| 1×25.0 |
196/0.40 |
1.3 |
9.2 |
262 |
| 1×35.0 |
276/0.40 |
1.3 |
10.4 |
362 |
| 1×50.0 |
396/0.40 |
1.6 |
12.5 |
512 |
| 1×70.0 |
360/0.50 |
1.6 |
14.7 |
710 |
| 1×95.0 |
475/0.50 |
1.8 |
16.4 |
937 |
| 1×120.0 |
608/0.50 |
1.8 |
18.2 |
1159 |
| 1×150.0 |
756/0.50 |
1.9 |
20.8 |
1447 |
| 1×185.0 |
925/0.50 |
2.0 |
22.5 |
1790 |
| 1×240.0 |
1221/0.50 |
2.2 |
25.7 |
2318 |
| 1×300.0 |
1525/0.50 |
2.4 |
28.3 |
2897 |
