FRA 59 SW4铁路应用GKW牵引同轴电缆

应用

该电缆适合铁路机车内外灵活安装。

标准

DIN 5510-2

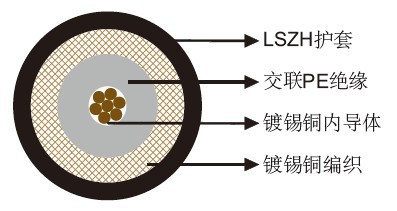

结构

内导体：镀锡铜。
绝缘：交联PE（PEX）。
外导体：镀锡铜编织。
护套：LSZH 弹性体。

20℃时的电气特性

• 阻抗	Ω	75+/-3
  标称电容	pF/m	67
  最小绝缘电阻	MΩ.km	100000
  内导体电阻	MΩ/km	58
  外导体电阻	MΩ/km	16.1
  衰减
  @10MHz	dB/100m	3
  @50MHz	dB/100m	8
  @100MHz	dB/100m	12
  @150MHz	dB/100m	15
  @200MHz	dB/100m	18
  @300MHz	dB/100m	23
  @400MHz	dB/100m	27
  @450MHz	dB/100m	29
  @500MHz	dB/100m	31
  @600MHz	dB/100m	35
  @800MHz	dB/100m	42
  @850MHz	dB/100m	44
  @900MHz	dB/100m	46
  @950MHz	dB/100m	47
  @1000MHz	dB/100m	49
  传播速度	%	66

机械和热性能

最小弯曲半径：30mm（静态）
温度范围：-40℃～ +105℃

尺寸和重量

导体结构 No/mm	标称内导体直径 mm	标称外导体直径 mm	标称外径 mm	标称重量 kg/km
7/0.22	0.66	4.45	6.1	57
