FRA 316 SW4 铁路应用GKW牵引电缆

应用

该电缆适合铁路机车内外灵活安装。

标准

DIN 5510-2

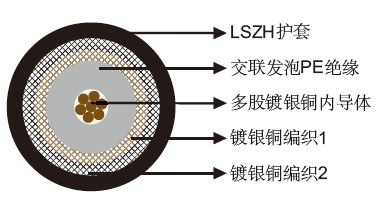

结构

内导体：多股镀银铜导体。
绝缘：交联发泡PE（SPEX）。
外导体（屏蔽1）：镀银铜。
外导体（屏蔽2）：镀银铜。
护套：LSZH 弹性体。

20℃时的电气特性

• 阻抗	Ω	50+/-2
  标称电容	pF/m	94.5
  最小绝缘电阻	MΩ.km	100000
  内导体电阻	MΩ/km	29.9
  外导体电阻	MΩ/km	7.5
  衰减
  @10MHz	dB/100m	7
  @50MHz	dB/100m	17
  @100MHz	dB/100m	24
  @150MHz	dB/100m	30
  @200MHz	dB/100m	35
  @300MHz	dB/100m	44
  @400MHz	dB/100m	52
  @450MHz	dB/100m	56
  @500MHz	dB/100m	59
  @600MHz	dB/100m	66
  @800MHz	dB/100m	78
  @850MHz	dB/100m	81
  @900MHz	dB/100m	83
  @950MHz	dB/100m	86
  @1000MHz	dB/100m	89
  @1800MHz	dB/100m	127
  @1900MHz	dB/100m	131
  @2000MHz	dB/100m	135
  @2400MHz	dB/100m	152
  @3000MHz	dB/100m	175
  @4000MHz	dB/100m	211
  @5000MHz	dB/100m	245
  @6000MHz	dB/100m	277
  传播速度	%	70.7

机械和热性能

最小弯曲半径：5mm（静态）
温度范围：-40℃～ +105℃

尺寸和重量

导体结构 No/mm	标称内导体直径 mm	标称外导体直径 mm	标称外径 mm	标称重量 kg/km
7/0.18	0.54	2.5	3.16	21
