4GKW-AXplus-DW FE180 1.8/3KV双层壁单芯防火电缆
应用
单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。
标准
BS 6853 -1a
DIN 5510-2 1-4
NFF 16-101 F0

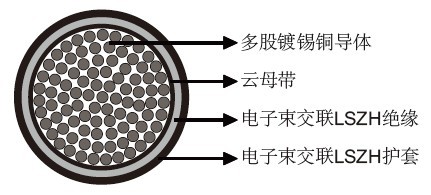

结构
导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE
0295 标准。
防火层：云母带
绝缘：电子束交联LSZH 材料。
护套：电子束交联LSZH 材料。
20℃时的电气特性
| 标称导体截面积 |
mm2 |
1.5 |
2.5 |
4.0 |
6.0 |
10 |
16 |
25 |
35 |
50 |
| 最大导体电阻 |
Ω/km |
13.7 |
8.21 |
5.09 |
3.39 |
1.95 |
1.24 |
0.795 |
0.565 |
0.393 |
| 电压 |
KV |
1.8/3.0 |
|
| 标称导体截面积 |
mm2 |
70 |
95 |
120 |
150 |
185 |
240 |
| 最大导体电阻 |
Ω/km |
0.277 |
0.21 |
0.164 |
0.132 |
0.108 |
0.0817 |
| 电压 |
KV |
1.8/3.0 |
机械和热性能
最小弯曲半径：4xOD ( 固定安装); 6xOD ( 移动安装)
温度范围：-60℃ ~+120℃ ( 固定安装) ；-40℃ ~+90℃ ( 移动安装)
短路温度：+280℃
尺寸和重量
| 芯数 &标称导体截面积 No.×mm2 |
导体股数 /每股直径 No/mm |
标称绝缘厚度 mm |
标称外径 mm |
标称重量 kg/km |
| 1×1.5 |
>30/0.25 |
1.05 |
4.90 |
38 |
| 1×2.5 |
50/0.25 |
1.15 |
5.35 |
50 |
| 1×4 |
56/0.30 |
1.25 |
6.10 |
88 |
| 1×6 |
84/0.30 |
1.30 |
7.00 |
93 |
| 1×10 |
80/0.40 |
1.30 |
8.10 |
142 |
| 1×16 |
119/0.41 |
126/0.40 |
1.15 |
9.30 |
210 |
| 1×25 |
182/0.41 |
196/0.40 |
1.50 |
10.8 |
290 |
| 1×35 |
266/0.41 |
276/0.40 |
1.50 |
12.1 |
400 |
| 1×50 |
378/0.41 |
396/0.40 |
1.60 |
13.8 |
561 |
| 1×70 |
348/0.51 |
360/0.50 |
1.70 |
16.2 |
760 |
| 1×95 |
444/0.51 |
475/0.50 |
1.90 |
18.0 |
980 |
| 1×120 |
551/0.51 |
608/0.50 |
1.60 |
20.2 |
1212 |
| 1×150 |
722/0.51 |
756/0.50 |
2.20 |
22.7 |
1520 |
| 1×185 |
874/0.51 |
925/0.50 |
2.40 |
24.6 |
1830 |
| 1×240 |
1147/0.51 |
1221/0.50 |
2.50 |
27.6 |
2411 |
