4GKW-AXplus-DW/S EMC 1.8/3KV双层壁多芯屏蔽电缆
应用
多芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。
标准
BS 6853 -1a
DIN 5510-2 1-4
NFF 16-101 F0

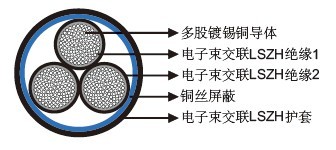

结构
导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE
0295 标准。
绝缘1：电子束交联LSZH 材料。
绝缘2：电子束交联LSZH 材料。
屏蔽：铜丝屏蔽。
护套：电子束交联LSZH 材料
20℃时的电气特性
| 标称导体截面积 |
mm2 |
1.5 |
2.5 |
4.0 |
10 |
16 |
25 |
35 |
| 最大导体电阻 |
Ω/km |
13.7 |
8.21 |
5.09 |
1.95 |
1.24 |
0.795 |
0.565 |
| 电压 |
KV |
1.8/3 |
机械和热性能
最小弯曲半径：4xOD ( 固定安装) ；8xOD ( 移动安装)。
温度范围：-60℃ ~+120℃ ( 固定安装) ；-40℃ ~+90℃ ( 移动安装)
短路温度：+280℃。
尺寸和重量
| 芯数 &标称导体截面积 No.×mm2 |
导体股数 /每股直径No/mm |
标称绝缘厚度 mm |
>标称外径 mm |
标称重量 kg/km |
| 2×1.5 |
30/0.25 |
0.8 |
9.2 |
135 |
| 3×1.5 |
30/0.25 |
0.8 |
10.0 |
164 |
| 6×1.5 |
30/0.25 |
0.8 |
13.8 |
315 |
| 3×2.5 |
50/0.25 |
0.9 |
11.4 |
225 |
| 4×4 |
56/0.30 |
1.0 |
15.4 |
427 |
| 3×10 |
80/0.40 |
1.2 |
18.2 |
648 |
| 3×16 |
119/0.40 |
126/0.40 |
1.5 |
23.1 |
900 |
| 3×25 |
182/0.40 |
196/0.40 |
1.8 |
28.4 |
1520 |
| 4×25 |
182/0.40 |
196/0.40 |
1.8 |
34.1 |
1869 |
| 2×35 |
266/0.40 |
276/0.40 |
2.0 |
29.8 |
1580 |
| 3×35 |
266/0.40 |
276/0.40 |
2.0 |
31.6 |
1970 |
| 4×35 |
266/0.40 |
276/0.40 |
2.0 |
37.0 |
2102 |
