3GKW-RW/S EMC 0.6/1KV 薄壁多芯屏蔽电缆
应用
多芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。
标准
BS 6853 -1a
DIN 5510-2 1-4
NFF 16-101 F0

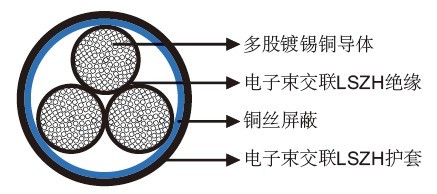

结构
导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE
0295 标准。
绝缘：电子束交联LSZH 材料。
屏蔽：铜丝屏蔽。
护套：电子束交联LSZH 材料。
20℃时的电气特性
| 标称导体截面积 | mm2 | 0.5 | 0.75 | 1 | 1.5 | 2.5 |
| 最大导体电阻 | Ω/km | 40.1 | 26.7 | 20.0 | 13.7 | 8.21 |
| 电压 | KV | 0.6/1 | ||||
机械和热性能
最小弯曲半径：4xOD ( 固定安装) ；8xOD ( 移动安装)
温度范围：-60℃ ~+120℃ ( 固定安装) ；-40℃ ~+90℃ ( 移动安装)
短路温度：+280℃。
尺寸和重量
| 芯数&标称导体截面积 No.×mm² |
导体股数/每股直径 No/mm |
标称绝缘厚度 mm |
标称外径 mm |
标称重量 kg/km |
|
| 2×0.5 | 19/0.18 | 16/0.20 | 0.3 | 4.8 | 42 |
| 3×0.5 | 19/0.18 | 16/0.20 | 0.3 | 5.3 | 51 |
| 4×0.5 | 19/0.18 | 16/0.20 | 0.3 | 5.4 | 56 |
| 6×0.5 | 19/0.18 | 16/0.20 | 0.3 | 6.5 | 82 |
| 15×0.5 | 19/0.18 | 16/0.20 | 0.3 | 9.0 | 167 |
| 2×2×0.5 | 19/0.18 | 16/0.20 | 0.3 | 7.2 | 80 |
| 3×2×0.5 | 19/0.18 | 16/0.20 | 0.3 | 8.1 | 98 |
| 4×2×0.5 | 19/0.18 | 16/0.20 | 0.3 | 9.3 | 131 |
| 12×2×0.5 | 19/0.18 | 16/0.20 | 0.3 | 13.0 | 276 |
| 2×0.75 | 19/0.22 | 24/0.20 | 0.3 | 5.0 | 48 |
| 4×0.75 | 19/0.22 | 24/0.20 | 0.3 | 6.0 | 72 |
| 6×0.75 | 19/0.22 | 24/0.20 | 0.3 | 7.2 | 103 |
| 10×0.75 | 19/0.22 | 24/0.20 | 0.3 | 8.7 | 152 |
| 18×0.75 | 19/0.22 | 24/0.20 | 0.3 | 11.0 | 244 |
| 3×2×0.75 | 19/0.22 | 24/0.20 | 0.3 | 9.0 | 127 |
| 2×1.0 | 19/0.25 | 32/0.20 | 0.3 | 5.6 | 60 |
| 3×1.0 | 19/0.25 | 32/0.20 | 0.3 | 6.0 | 76 |
| 4×1.0 | 19/0.25 | 32/0.20 | 0.3 | 6.5 | 88 |
| 6×1.0 | 19/0.25 | 32/0.20 | 0.3 | 7.8 | 114 |
| 8×1.0 | 19/0.25 | 32/0.20 | 0.3 | 8.9 | 171 |
| 25×1.0 | 19/0.25 | 32/0.20 | 0.3 | 13.8 | 392 |
| 2×2×1.0 | 19/0.25 | 32/0.20 | 0.3 | 8.3 | 117 |
| 2×1.5 | 19/0.31 | 30/0.25 | 0.3 | 6.5 | 86 |
| 3×1.5 | 19/0.31 | 30/0.25 | 0.3 | 6.8 | 95 |
| 4×1.5 | 19/0.31 | 30/0.25 | 0.3 | 7.4 | 118 |
| 6×1.5 | 19/0.31 | 30/0.25 | 0.3 | 9.0 | 168 |
| 18×1.5 | 19/0.31 | 30/0.25 | 0.3 | 14.4 | 452 |
| 2×2.5 | 19/0.40 | 50/0.25 | 0.4 | 7.8 | 122 |
| 6×2.5 | 19/0.40 | 50/0.25 | 0.4 | 11.4 | 268 |
