3GKW-RW 0.6/1KV薄壁单芯电缆
应用
单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流
或交流电技术特别是变流技术中固定或移动部件的连接。
标准
BS 6853 -1a
DIN 5510-1 1-4
NFF 16-101 F0

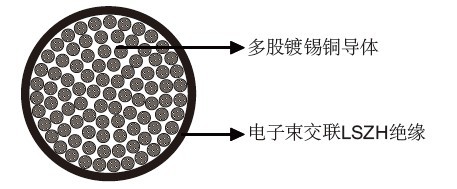

结构
导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE
0295 标准。
绝缘：电子束交联LSZH 材料。
20℃时的电气特性
| 标称导体截面积 | mm2 | 0.5 | 0.6 | 0.75 | 1 | 1.2 | 1.5 | 2.0 | 2.5 | 3 | 4.0 |
| AWG | 20 | 18 | 16 | 14 | 12 | ||||||
| 最大导体电阻 | Ω/km | 40.1 | 31.1 | 26.7 | 20.0 | 15.5 | 13.7 | 10.5 | 8.21 | 6.56 | 5.09 |
| 电压 | KV | 0.6/1 | |||||||||
机械和热性能
最小弯曲半径 ：4xOD ( 固定安装 ) ；6xOD ( 移动安装 )
温度范围 ：-40℃ ~+120℃ ( 固定安装 ) ；-35℃ ~+90℃ ( 移动安装 )
短路温度 ：+280℃
尺寸和重量
芯数&标称导体截面积 |
导体股数/每股直径 |
标称绝缘厚度 |
标称外径 |
标称重量 |
|
1×0.5 |
19/0.18 |
16/0.20 |
0.3 |
1.40 |
6 |
1×0.6 |
19/0.20 |
0.3 |
1.50 |
7 |
|
1×0.75 |
19/0.22 |
24/0.20 |
0.3 |
1.60 |
8.3 |
1×1.0 |
19/0.25 |
32/0.20 |
0.3 |
1.75 |
11 |
1×1.2 |
19/0.29 |
0.3 |
2.00 |
13 |
|
1×1.5 |
19/0.31 |
30/0.25 |
0.3 |
2.15 |
16 |
1×2.0 |
37/0.25 |
0.4 |
2.40 |
19 |
|
1×2.5 |
19/0.40 |
50/0.25 |
0.4 |
2.75 |
26 |
1×4 |
56/0.30 |
0.4 |
3.35 |
40 |
|
