3GKW-MW FE180 0.6/1KV
中等壁单芯防火电缆
应用
单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。
标准
BS 6853 -1a
DIN 5510-2 1-4
NFF 16-101 F0

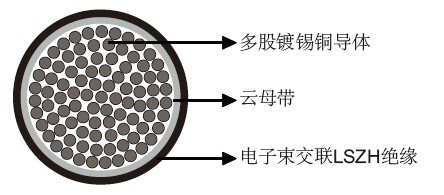

结构
导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE
0295 标准。
防火层：云母带
绝缘：电子束交联LSZH 材料。
20℃时的电气特性
| 标称导体截面积 |
mm2 |
1 |
1.5 |
2.5 |
4.0 |
6.0 |
10 |
16 |
| 最大导体电阻 |
Ω/km |
20.0 |
13.7 |
8.21 |
5.09 |
3.39 |
1.95 |
1.24 |
| 电压 |
KV |
0.6/1 |
| 标称导体截面积 |
mm2 |
25 |
35 |
50 |
70 |
95 |
150 |
| 最大导体电阻 |
Ω/km |
0.795 |
0.565 |
0.393 |
0.277 |
0.21 |
0.132 |
| 电压 |
KV |
0.6/1 |
机械和热性能
最小弯曲半径：4xOD ( 固定安装); 6xOD ( 移动安装)
温度范围：-40℃ ~+120℃ ( 固定安装) ；-35℃ ~+90℃ ( 移动安装)
短路温度：+280℃
尺寸和重量
| 芯数 &标称导体截面积 No.×mm2 |
导体股数 /每股直径
No/mm
|
标称绝缘厚度 mm |
标称外径 mm
|
标称重量 kg/km
|
| 1×1.0 |
32/0.20 |
0.55 |
3.15 |
19 |
| 1×1.5 |
30/0.25 |
0.55 |
3.40 |
24 |
| 1×2.5 |
50/0.25 |
0.60 |
4.05 |
36.6 |
| 1×4 |
56/0.30 |
0.65 |
4.60 |
52.5 |
| 1×6 |
84/0.30 |
0.70 |
5.30 |
73 |
| 1×10 |
80/0.40 |
0.80 |
6.35 |
122 |
| 1×16 |
119/0.41 |
126/0.40 |
0.90 |
8.15 |
182 |
| 1×25 |
182/0.41 |
196/0.40 |
1.0 |
9.65 |
263 |
| 1×35 |
266/0.41 |
276/0.40 |
1.1 |
10.80 |
365 |
| 1×50 |
378/0.41 |
396/0.40 |
1.2 |
12.80 |
530 |
| 1×70 |
348/0.51 |
360/0.50 |
1.3 |
15.10 |
730 |
| 1×95 |
444/0.51 |
475/0.50 |
1.4 |
17.00 |
930 |
| 1×150 |
722/0.51 |
756/0.50 |
1.6 |
21.30 |
1450 |
