3GKW-MW EMC 0.6/1KV中等壁单芯屏蔽电缆

3GKW-MW EMC 0.6/1KV中等壁单芯屏蔽电缆 3GKW-MW EMC 0.6/1KV中等壁单芯屏蔽电缆

应用

单芯电力及控制电缆,适合铁路车辆内外保护性,固定安装,用于直流或交流电技术特别是变流技术中固定或移动部件的连接。

标准

BS 6853 -1a
DIN 5510-2 1-4
NFF 16-101 F0

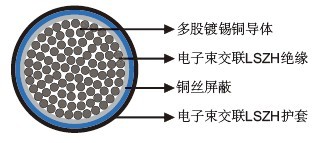

结构

导体:Class 5 多股镀锡铜导体,遵照IEC 60228/VDE 0295 标准。
绝缘:电子束交联LSZH 材料。
屏蔽:铜丝屏蔽。
护套:电子束交联LSZH 材料。。

20℃时的电气特性

标称导体截面积
mm² 0.5 0.75 1 1.5 2.5 4.0 6.0 10 16
最大导体电阻 Ω/km 40.1 26.7 20.0 13.7 8.21 5.09 3.39 1.95 1.24
电压  KV 0.6/1
标称导体截面积    mm²   25 35 50 70 95 120 150 185
最大导体电阻    Ω/km 0.795 0.565 0.393 0.277 0.21 0.164 0.132 0.108
电压    KV 0.6/1

机械和热性能

最小弯曲半径:4xOD ( 固定安装) ;6xOD ( 移动安装)
温度范围:-40℃ ~+120℃ ( 固定安装) ;-35℃ ~+90℃ ( 移动安装)
短路温度:+280℃。

尺寸和重量

芯数&标称导体截面积
No.×mm²
导体股数/每股直径
No/mm
标称绝缘厚度
mm
标称外径
mm
标称重量
kg/km
1×0.5 19/0.18 16/0.20 0.5 4.0 26
1×0.75 24/0.20 0.5 4.2 30
1×1.0 32/0.20 0.55 4.5 34
1×1.5 30/0.25 0.55 4.8 43
1×2.5 50/0.25 0.6 5.5 61
1×4 56/0.30 0.65 6.15 84
1×6 84/0.30 0.7 7.0 112
1×10 80/0.40 0.8 8.4 170
1×16 119/0.41 126/0.40 0.9 10.2 250
1×25 182/0.41 196/0.40 1.0 12.2 360
1×35 266/0.41 276/0.40 1.1 13.7 490
1×50 378/0.41 396/0.40 1.2 15.7 690
1×70 348/0.51 360/0.50 1.3 18.7 920
1×95 444/0.51 475/0.50 1.4 20.5 1170
1×120 551/0.51 608/0.50 1.5 22.7 1430
1×150 722/0.51 756/0.50 1.6 25.5 1830
1×185 874/0.51 925/0.50 1.7 27.6 2190
