3GKW-DW 0.6/1KV双层壁单芯电缆
应用
单芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。
标准
BS 6853 -1a
DIN 5510-1 1-4
NFF 16-101 F0

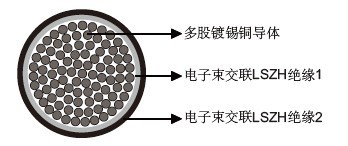

结构
导体：Class 5 多股镀锡铜导体，遵照IEC60228/VDE
0295 标准。
绝缘1 ：电子束交联LSZH 材料。
绝缘2 ：电子束交联LSZH 材料。
20℃时的电气特性
| 标称导体截面积 |
mm2 |
0.5 |
0.6 |
0.75 |
1 |
1.2 |
1.5 |
2.0 |
2.5 |
| AWG |
|
|
20 |
|
18 |
16 |
|
14 |
|
| 最大导体电阻 |
Ω/km |
40.1 |
31.1 |
26.7 |
20.0 |
15.5 |
13.7 |
10.5 |
8.21 |
| 电压 |
KV |
0.6/1 |
机械和热性能：
最小弯曲半径：4xOD ( 固定安装); 6xOD ( 移动安装)
温度范围：-60℃ ~+120℃ ( 固定安装) ；-40℃ ~+90℃ ( 移动安装)
短路温度：+280℃
尺寸和重量
| 芯数 &标称导体截面积 No.×mm2 |
导体股数 /每股直径 No/mm |
标称绝缘厚度 mm |
标称外径 mm |
标称重量 kg/km |
| 1×0.5 |
19/0.18 |
16/0.20 |
0.2 |
1.3 |
5.5 |
| 1×0.6 |
19/0.20 |
0.2 |
1.39 |
6.5 |
| 1×0.75 |
19/0.22 |
24/0.20 |
0.2 |
1.52 |
8 |
| 1×1.0 |
19/0.25 |
32/0.20 |
0.2 |
1.67 |
10 |
| 1×1.2 |
19/0.28 |
0.2 |
1.83 |
12 |
| 1×1.5 |
19/0.31 |
30/0.25 |
0.3 |
2.04 |
15 |
| 1×2.0 |
37/0.25 |
0.3 |
2.29 |
19 |
| 1×2.5 |
19/0.40 |
50/0.25 |
0.3 |
2.54 |
24 |
| 1×3 |
37/0.32 |
0.3 |
2.78 |
29 |
| 1×4 |
56/0.30 |
0.4 |
3.21 |
39 |
