3GKW-DW/S 0.6/1KV双层壁多芯电缆

3GKW-DW/S 0.6/1KV双层壁多芯电缆 3GKW-DW/S 0.6/1KV双层壁多芯电缆

应用

多芯电力及控制电缆,适合铁路车辆内外保护性,固定安装,用于直流或交流电技术特别是变流技术中固定或移动部件的连接。

标准

BS 6853 -1a
DIN 5510-2 1-4
NFF 16-101 F0

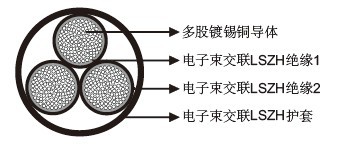

结构

导体:Class 5 多股镀锡铜导体,遵照IEC60228/VDE 0295 标准。
绝缘1 :电子束交联LSZH 材料。
绝缘2 :电子束交联LSZH 材料。
护套:电子束交联LSZH 材料。

20℃时的电气特性

标称导体截面积 mm2 0.5 0.75 1 1.5 2.5
最大导体电阻 Ω/km 40.1 26.7 20.0 13.7 8.21
电压 KV 0.6/1

机械和热性能:

最小弯曲半径:4xOD ( 固定安装); 6xOD ( 移动安装)
温度范围:-60℃ ~+120℃ ( 固定安装) ;-40℃ ~+90℃ ( 移动安装)
短路温度:+280℃

尺寸和重量

芯数 &标称导体截面积 No.×mm2 导体股数 /每股直径 No/mm 标称绝缘厚度 mm 标称外径 mm 标称重量 kg/km
2×0.5 19/0.18 16/0.20 0.2 4.0 24
3×0.5 19/0.18 16/0.20 0.2 4.2 30
5×0.5 19/0.18 16/0.20 0.2 5.0 43
6×0.5 19/0.18 16/0.20 0.2 5.4 51
9×0.5 19/0.18 16/0.20 0.2 6.7 64
12×0.5 19/0.18 16/0.20 0.2 6.9 89
16×0.5 19/0.18 16/0.20 0.2 7.8 115
25×0.5 19/0.18 16/0.20 0.2 9.5 170
30×0.5 19/0.18 16/0.20 0.2 10.1 204
2×2×0.5 19/0.18 16/0.20 0.2 5.8 50
2×0.75 19/0.22 24/0.20 0.2 4.4 32
4×0.75 19/0.22 24/0.20 0.2 5.0 49
9×0.75 19/0.22 24/0.20 0.2 7.7 106
14×0.75 19/0.22 24/0.20 0.2 8.4 140
27×0.75 19/0.22 24/0.20 0.2 11.3 268
36×0.75 19/0.22 24/0.20 0.2 12.8 360
3×1.0 19/0.25 32/0.20 0.2 5.0 45
4×1.0 19/0.25 32/0.20 0.2 5.5 60
6×1.0 19/0.25 32/0.20 0.2 6.6 88
12×1.0 19/0.25 32/0.20 0.2 8.6 160
14×1.0 19/0.25 32/0.20 0.2 9.1 174
20×1.0 19/0.25 32/0.20 0.2 11.2 255
50×1.0 19/0.25 32/0.20 0.2 16.8 620
2×1.5 37/0.22 30/0.25 0.3 5.4 55
5×1.5 37/0.22 30/0.25 0.3 7.1 110
7×1.5 37/0.22 30/0.25 0.3 8.4 150
10×1.5 37/0.22 30/0.25 0.3 9.9 170
16×1.5 37/0.22 30/0.25 0.3 11.7 310
18×1.5 37/0.22 30/0.25 0.3 12.4 350
24×1.5 37/0.22 30/0.25 0.3 14.4 450
30×1.5 37/0.22 30/0.25 0.3 15.6 560
50×1.5 37/0.22 30/0.25 0.3 20.1 868
3×2.5 37/0.29 50/0.25 0.3 7.0 105
6×2.5 37/0.29 50/0.25 0.3 9.6 200
12×2.5 37/0.29 50/0.25 0.3 12.6 360
18×2.5 37/0.29 50/0.25 0.3 15.3 545
24×2.5 37/0.29 50/0.25 0.3 17.8 695
27×2.5 37/0.29 50/0.25 0.3 18.2 780
30×2.5 37/0.29 50/0.25 0.3 19.3 870
36×2.5 37/0.29 50/0.25 0.3 21.0 1050
