防火RS485数据电缆 |
线路完整性 |
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); |
施加机械冲击时的线路完整性 |
EN 50200(PH120); CEI 20-36/4-0 |
施加机械冲击和水喷射时的线路完整性 |
EN 50200 附录 E |
系统线路完整性 |
取决于铺设系统的DIN 4102-12, E30 |
阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; |
降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; |
无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; |
无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; |
最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; |
无有毒气体 |
NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
60V

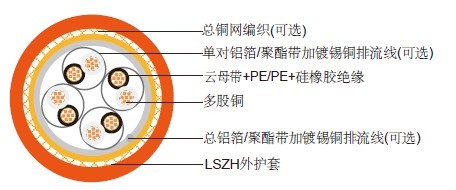

电缆结构
多对RS485总屏蔽数据电缆
导体：镀锡铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 包有聚乙烯的云母玻璃带或者包有硅橡胶绝缘层的聚乙烯
布线元素：根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。装置于同一线组中的两对对绞电缆有四个线芯。
布线：数对导线同合适的不吸潮填充物安装在同一同心层上
总屏蔽层；带有镀锡铜地线的铝带或者聚酯带
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）
多对RS485双倍总全屏蔽数据电缆
导体：镀锡铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 包有聚乙烯的云母带或者包有硅橡胶绝缘层的聚乙烯
布线元素：根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。装置于同一线组中的两对对绞电缆有四个线芯。
布线：数对导线同合适的不吸潮填充物安装在同一同心层上
总屏蔽层；铝带或者聚酯带+编织铜线
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）
多对RS485分屏蔽&总全屏蔽数据电缆
导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 包有聚乙烯的云母带或者包有硅橡胶绝缘层的聚乙烯
布线元素：根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。装置于同一线组中的两对对绞电缆有四个线芯。
布线：数对导线同合适的不吸潮填充物安装在同一同心层上
分屏蔽:单层铝带或者聚酯带
总屏蔽层；编织铜线
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）
多对RS485总屏蔽数据电缆
导体：镀锡铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 包有聚乙烯的云母带或者包有硅橡胶绝缘层的聚乙烯
布线元素：根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。装置于同一线组中的两对对绞电缆有四个线芯。
布线：数对导线同合适的不吸潮填充物安装在同一同心层上
总屏蔽层；编织铜线
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）
物理性能和热性能
工作温度范围（固定状态下）：-20°C – +90°C
安装温度范围（运动状态）：-5°C – +60°C
最小弯曲半径：8×OD
电气特性
介质试验 |
1000 V r.m.s. for 5’ (芯-芯) |
|
1000 V r.m.s. for 5’ (芯-屏蔽) |
电阻 |
120Ω |
电容 |
45 nF/km （导体-导体） |
|
90 nF/km (导体-防护层) |
结构参数
多对RS485总屏蔽数据电缆
RE-m02Y(ST)H-FR / RE-m02YS(ST)H-FR
RE-S02Y(ST)H-FR / RE-S02YS(ST)H-FR
对数 |
标称截面积 |
绞线数量和标称直径 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
|
mm2 |
No/mm |
mm |
mm |
mm |
kg/km |
1 |
0.22 |
7/0.2 |
0.65 |
0.8 |
5.7 |
43 |
2 |
0.22 |
7/0.2 |
0.65 |
0.8 |
9.6 |
83 |
4 |
0.22 |
7/0.2 |
0.65 |
0.8 |
11.2 |
131 |
1 |
0.50 |
16/0.2 |
0.65 |
0.8 |
6.3 |
59 |
2 |
0.50 |
16/0.2 |
0.65 |
0.8 |
10.8 |
117 |
4 |
0.50 |
16/0.2 |
0.65 |
0.8 |
12.7 |
192 |
1 |
0.75 |
24/0.2 |
0.65 |
0.8 |
6.8 |
73 |
2 |
0.75 |
24/0.2 |
0.65 |
0.8 |
11.8 |
151 |
4 |
0.75 |
24/0.2 |
0.65 |
0.8 |
13.8 |
253 |
1 |
1.00 |
32/0.2 |
0.65 |
0.8 |
7.2 |
96 |
2 |
1.00 |
32/0.2 |
0.65 |
0.8 |
12.3 |
195 |
4 |
1.00 |
32/0.2 |
0.65 |
0.8 |
14.5 |
313 |
多对RS485双倍总全屏蔽数据电缆
RE-02Y(ST)CH-FR
| 对数 | 标称截面积 |
绞线数量和标称直径 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
|
mm2 |
No/mm |
mm |
mm |
mm |
kg/km |
1 |
0.22 |
7/0.2 |
0.65 |
0.8 |
6.2 |
60 |
2 |
0.22 |
7/0.2 |
0.65 |
0.8 |
10.1 |
115 |
4 |
0.22 |
7/0.2 |
0.65 |
0.8 |
11.7 |
169 |
1 |
0.50 |
16/0.2 |
0.65 |
0.8 |
6.8 |
78 |
2 |
0.50 |
16/0.2 |
0.65 |
0.8 |
11.3 |
154 |
4 |
0.50 |
16/0.2 |
0.65 |
0.8 |
13.2 |
236 |
1 |
0.75 |
24/0.2 |
0.65 |
0.8 |
7.3 |
95 |
2 |
0.75 |
24/0.2 |
0.65 |
0.8 |
12.2 |
191 |
4 |
0.75 |
24/0.2 |
0.65 |
0.8 |
14.3 |
300 |
1 |
1.00 |
32/0.2 |
0.65 |
0.8 |
7.4 |
101 |
2 |
1.00 |
32/0.2 |
0.65 |
0.8 |
12.5 |
204 |
4 |
1.00 |
32/0.2 |
0.65 |
0.8 |
14.7 |
326 |
多对RS485分屏蔽&总全屏蔽数据电缆
RE-02Y(ST)H pimf-FR
| 对数 | 标称截面积 |
绞线数量和标称直径 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
|
mm2 |
No/mm |
mm |
mm |
mm |
kg/km |
1 |
0.22 |
7/0.2 |
0.65 |
0.8 |
6.10 |
61 |
2 |
0.22 |
7/0.2 |
0.65 |
0.8 |
10.1 |
118 |
4 |
0.22 |
7/0.2 |
0.65 |
0.8 |
11.8 |
179 |
1 |
0.50 |
16/0.2 |
0.65 |
0.8 |
6.70 |
79 |
2 |
0.50 |
16/0.2 |
0.65 |
0.8 |
11.3 |
158 |
4 |
0.50 |
16/0.2 |
0.65 |
0.8 |
13.2 |
248 |
1 |
0.75 |
24/0.2 |
0.65 |
0.8 |
7.20 |
96 |
2 |
0.75 |
24/0.2 |
0.65 |
0.8 |
12.2 |
195 |
4 |
0.75 |
24/0.2 |
0.65 |
0.8 |
14.4 |
314 |
1 |
1.00 |
30/0.2 |
0.65 |
0.8 |
7.30 |
103 |
2 |
1.00 |
30/0.2 |
0.65 |
0.8 |
12.5 |
208 |
4 |
1.00 |
30/0.2 |
0.65 |
0.8 |
14.7 |
338 |
多对RS485总屏蔽数据电缆
RE-02YCH-FR
| 对数 | 标称截面积 |
绞线数量和标称直径 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
|
mm2 |
No/mm |
mm |
mm |
mm |
kg/km |
1 |
0.22 |
7/0.2 |
0.65 |
0.8 |
6.0 |
56 |
2 |
0.22 |
7/0.2 |
0.65 |
0.8 |
9.9 |
108 |
4 |
0.22 |
7/0.2 |
0.65 |
0.8 |
11.5 |
161 |
1 |
0.50 |
16/0.2 |
0.65 |
0.8 |
6.6 |
74 |
2 |
0.50 |
16/0.2 |
0.65 |
0.8 |
11.1 |
146 |
4 |
0.50 |
16/0.2 |
0.65 |
0.8 |
13.0 |
227 |
1 |
0.75 |
24/0.2 |
0.65 |
0.8 |
7.7 |
90 |
2 |
0.75 |
24/0.2 |
0.65 |
0.8 |
12.0 |
183 |
4 |
0.75 |
24/0.2 |
0.65 |
0.8 |
14.1 |
290 |
1 |
1.00 |
30/0.2 |
0.65 |
0.8 |
7.2 |
96 |
2 |
1.00 |
30/0.2 |
0.65 |
0.8 |
12.3 |
195 |
4 |
1.00 |
30/0.2 |
0.65 |
0.8 |
14.5 |
313 |
