线路完整性

IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-
814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e;
CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1

施加机械冲击时的线路完整性

EN 50200(PH120); CEI 20-36/4-0

施加机械冲击和水喷射时的线路完整性

EN 50200 附录 E

系统线路完整性

取决于铺设系统的DIN 4102-12, E30

阻燃性（单根垂直线缆测试）

EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1);
NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

降低火蔓延（垂直安装的成束电缆测试）

EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3;
NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*;
DIN VDE 0482-266-2-4

无卤

IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*

无腐蚀性气体排放

IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*

最小烟雾释放

IEC 61034-1&2; EN 61034 -1&2;
DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*

无有毒气体

NES 02-713; NF C 20-454

芯数

带接地线

不带接地线

2芯

-

蓝，棕

3芯

黄绿线，蓝，棕

棕，灰，黑

4芯

黄绿线，棕，灰，黑

棕，灰，黑。蓝

5芯

黄绿线，棕，灰，黑。蓝

棕，灰，黑。蓝，黑

5芯以上

黄绿线，黑（1.2.3.4.5...）

黑（1.2.3.4.5...）

介电试验

2500 V r.m.s. x 5’ (芯/芯)

绝缘电阻

20 MΩ x km ( 20°C时)

短路温度

250°C

导体

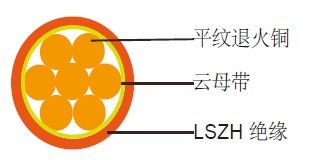

FFX100 07Z1-R (PH120)

标称截面积

绞线的数量
和直径

绝缘厚度

标称外径

标称重量

mm2

No./mm

mm

mm

kg/km

1.5

7/0.53

0.7

3.5

25

2.5

7/0.67

0.8

4.1

35

4

7/0.85

0.8

4.6

52

6

7/1.04

0.8

5.2

72

10

7/1.35

1

6.5

120

16

7/1.70

1

7.6

180

25

7/2.14

1.2

9

275

35

7/2.52

1.2

10.2

370

50

19/2.52

1.4

11.8

500

70

19/2.14

1.4

13.4

700

95

19.2.52

1.6

15.8

980

150

37/2.52

1.8

18.8

1500

185

37/2.52

2

21

1900

240

37/2.52

2.2

25.7

2500

300

37/2.52

2.4

28.6

3140

400

61/2.85

2.6

32

4000

500

61/3.20

2.8

35.5

5000

630

127/2.52

2.8

39.5

6300

1

2

3

4

5

6

7

8

9

10

11

12

mm2

A

A

A

A

A

A

A

A

A

A

A

1.5

18

17

22

19

25

23

-

-

-

-

-

2.5

24

23

30

26

34

31

-

-

-

-

-

4

33

30

40

35

46

41

-

-

-

-

-

6

43

39

51

45

59

54

-

-

-

-

-

10

58

53

71

63

81

74

-

-

-

-

-

标称 截面 积

2根电缆直流电

2根电缆单相交流电

参考方法3和4
（附在墙上的导
管上等）

参考方法1和11
（直接用线夹夹
住或者置于电缆
槽中）

参考方法3和4
（附在墙上的导
管上等）

参考方法1，
11,12（三相分
开）

参考方法1,11
（水平相邻分开

1

2

3

4

5

6

7

mm2

mV/A/m

mV/A/m

mV/A/m

mV/A/m

mV/A/m

mV/A/m

1.5

31

31

27

27

27

27

2.5

19

19

16

16

16

16

4

33

12

10

10

10

10

6

7.8

7.9

6.8

6.8

6.8

6.8

10

4.7

4.7

4.7

4

4

4

16

2.9

2.9

2.9

2.5

2.5

2.5

r

x

z

r

x

z

r

x

z

r

x

z

r

x

z

25

1.85

1.6

0.31

1.9

1.85

0.19

1.85

1.6

0.27

1.65

1.6

0.165

1.6

1.6

0.19

1.6

35

1.35

1.35

0.29

1.35

1.35

0.18

1.35

1.15

0.25

1.15

1.15

0.155

1.5

1.15

0.18

1.15

50

0.99

1

0.29

1.05

0.99

0.18

1

0.87

0.25

0.9

0.86

0.155

0.87

0.86

0.18

0.87

70

0.68

0.7

0.28

0.75

0.68

0.175

0.71

0.6

0.24

0.65

0.59

0.15

0.61

0.59

0.175

0.62

95

0.49

0.51

0.27

0.58

0.49

0.17

0.52

0.44

0.23

0.5

0.43

0.145

0.45

0.43

0.17

0.46

120

0.39

0.41

0.26

0.48

0.39

0.165

0.43

0.35

0.23

0.42

0.34

0.14

0.37

0.34

0.165

0.38

150

0.32

0.33

0.26

0.43

0.32

0.165

0.36

0.29

0.23

0.37

0.28

0.14

0.31

0.28

0.165

0.32

185

0.25

0.27

0.26

0.37

0.26

0.165

0.3

0.23

0.23

0.32

0.22

0.14

0.26

0.22

0.165

0.28

240

0.19

0.21

0.26

0.33

0.2

0.16

0.25

0.185

0.22

0.29

0.17

0.14

0.22

0.17

0.165

0.24

300

0.155

0.175

0.25

0.31

0.16

0.16

0.22

0.15

0.22

0.27

0.14

0.14

0.195

0.135

0.16

0.21

400

0.12

0.14

0.25

0.29

0.13

0.155

0.2

0.125

0.22

0.25

0.11

0.135

0.175

0.11

0.16

0.195

500

0.093

0.12

0.25

0.28

0.105

0.155

0.185

0.1

0.22

0.24

0.09

0.135

0.16

0.088

0.16

0.18

630

0.072

0.1

0.25

0.27

0.086

0.155

0.175

0.088

0.21

0.23

0.074

0.135

0.15

0.071

0.16

0.17
