600/1000V 云母带+交联聚乙烯绝缘,铠装低烟无卤护套电力电缆(2-4芯)
|
线路完整性 |
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); |
施加机械冲击时的线路完整性 |
EN 50200(PH120); CEI 20-36/4-0 |
施加机械冲击和水喷射时的线路完整性 |
EN 50200 附录 E |
系统线路完整性 |
取决于铺设系统的DIN 4102-12, E30 |
阻燃性(单根垂直线缆测试) |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; |
降低火蔓延(垂直安装的成束电缆测试) |
EN 60332-3-24 (cat. C); IEC 60332-3-24; |
无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1* |
无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2* |
最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
无有毒气体 |
NES 02-713; NF C 20-454 |
注:*表示该标准已经被取代
额定电压
600/1000 V

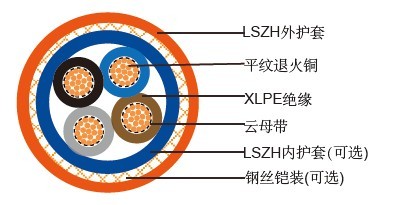

电缆结构
导体:平纹退火铜导线,多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 覆合于交联聚乙烯复合物的云母带。
布线:线芯同合适的不吸潮填充物安装在同一同心层上。
内护套:符合BS 7655:第6.1部分的热塑低烟无卤复合物LTS3类型。
铠装:铝丝铠装
外护套:符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6 部分指出,塑性塑料,低烟无卤复合物SW2-SW4类型)
物理性能和热性能
工作温度范围(固定状态下):-30°C – +90°C
安装温度范围(运动状态):-20°C – +50°C
最小弯曲半径:10×OD
色码
绝缘颜色遵循BS7671标准
芯数 |
带接地线 |
不带接地线 |
2芯 |
- |
蓝,棕 |
3芯 |
黄绿线,蓝,棕 |
棕,灰,黑 |
4芯 |
黄绿线,棕,灰,黑 |
棕,灰,黑。蓝 |
5芯 |
黄绿线,棕,灰,黑。蓝 |
棕,灰,黑。蓝,黑 |
5芯以上 |
黄绿线,黑(1.2.3.4.5...) |
黑(1.2.3.4.5...) |
护套颜色:黑色或根据客户要求
电气特性
介电试验 |
3500 V r.m.s. x 5’ (芯/芯) |
绝缘电阻 |
100 MΩ x km ( 20°C时) |
短路温度 |
250°C |
结构参数
导体 |
|
FFX400 1Z1MZ1-R |
|||
标称截面积 |
绞线的数量和直径 |
导体直径 |
绝缘厚度 |
铠装电缆 |
|
标称外径 |
标称重量 |
||||
mm2 |
No./mm |
mm |
mm |
mm |
kg/km |
2芯 |
|||||
1.5 |
7/0.53 |
1.59 |
0.7 |
15.3 |
390 |
2.5 |
7/0.67 |
2.01 |
0.7 |
16.5 |
450 |
4 |
7/0.85 |
2.55 |
0.7 |
17.6 |
525 |
6 |
7/1.04 |
3.12 |
0.7 |
18.8 |
620 |
10 |
7/1.35 |
4.05 |
0.7 |
21 |
800 |
16 |
7/1.70 |
5.1 |
0.7 |
23 |
1100 |
25 |
7/2.14 |
6.42 |
0.9 |
27 |
1480 |
35 |
19/1.53 |
7.65 |
0.9 |
30 |
2000 |
50 |
19/1.78 |
8.9 |
1 |
33 |
2450 |
70 |
19/2.14 |
10.7 |
1.1 |
37 |
3200 |
95 |
19/2.52 |
12.6 |
1.1 |
42 |
4350 |
120 |
37/2.03 |
14.21 |
1.2 |
48 |
6500 |
3芯 |
|||||
1.5 |
7/0.53 |
1.59 |
0.7 |
16.5 |
420 |
2.5 |
7/0.67 |
2.01 |
0.7 |
17 |
500 |
4 |
7/0.85 |
2.55 |
0.7 |
18.5 |
600 |
6 |
7/1.04 |
3.12 |
0.7 |
19.8 |
785 |
10 |
7/1.35 |
4.05 |
0.7 |
22.6 |
1030 |
16 |
1/1.70 |
5.1 |
0.7 |
25 |
1370 |
25 |
7/2.14 |
6.42 |
0.9 |
29 |
1900 |
35 |
19/1.53 |
7.65 |
0.9 |
32 |
2300 |
50 |
19/1.78 |
8.9 |
1 |
35 |
2900 |
70 |
19/2.14 |
10.7 |
1.1 |
40 |
4000 |
95 |
19/2.52 |
12.6 |
1.1 |
45 |
5400 |
120 |
37/2.03 |
14.21 |
1.2 |
49 |
6450 |
150 |
37/2.25 |
15.75 |
1.4 |
55 |
8200 |
185 |
37/2.52 |
17.64 |
1.6 |
60 |
9800 |
240 |
61/2.25 |
20.25 |
1.7 |
68 |
12300 |
300 |
61/2.52 |
22.68 |
1.8 |
74 |
14800 |
400 |
61/2.85 |
25.65 |
2 |
83 |
17600 |
4芯 |
|||||
1.5 |
7/0.53 |
1.59 |
0.7 |
16 |
475 |
2.5 |
7/0.67 |
2.01 |
0.7 |
17.8 |
570 |
4 |
7/0.85 |
2.55 |
0.7 |
19.8 |
690 |
6 |
7/1.04 |
3.12 |
0.7 |
21 |
940 |
10 |
7/1.35 |
4.05 |
0.7 |
23.3 |
1200 |
16 |
1/1.70 |
5.1 |
0.7 |
26.5 |
1400 |
25 |
7/2.14 |
6.42 |
0.9 |
30.5 |
2400 |
35 |
19/1.53 |
7.65 |
0.9 |
34 |
2800 |
50 |
19/1.78 |
8.9 |
1 |
38 |
3500 |
70 |
19/2.14 |
10.7 |
1.1 |
44 |
5300 |
95 |
19/2.52 |
12.6 |
1.1 |
48.5 |
6700 |
120 |
37/2.03 |
14.21 |
1.2 |
54 |
8500 |
150 |
37/2.25 |
15.75 |
1.4 |
59 |
10000 |
185 |
37/2.52 |
17.64 |
1.6 |
64.5 |
12200 |
240 |
61/2.25 |
20.25 |
1.7 |
74 |
15400 |
300 |
61/2.52 |
22.68 |
1.8 |
82 |
19500 |
400 |
61/2.85 |
25.65 |
2 |
92 |
25500 |
电气性能
导体运转温度: 90°C
周围温度: 30°C
载流容量(A)
导体截面积 |
参考方法1 |
参考方法11(在一个有孔径的电缆匣中,垂直或者水平)或者参考方法13(暴露于空气中) |
装于单层管道处 |
直接铺设于地下 |
||||
|
一个2芯电缆单相交流电或者直流电 |
一个3芯电缆或者一个4芯电缆 |
一个2芯电缆 |
一个3芯电缆或者一个4芯电缆 |
一个2芯电缆 |
一个3芯电缆或者一个4芯电缆 |
一个2芯电缆 |
一个3芯电缆或者一个4芯电缆 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
mm2 |
A |
A |
A |
A |
A |
A |
A |
A |
1.5 |
27 |
23 |
29 |
25 |
- |
23 |
- |
28 |
2.5 |
36 |
31 |
39 |
33 |
- |
30 |
- |
36 |
4 |
49 |
42 |
52 |
44 |
- |
40 |
- |
48 |
6 |
62 |
53 |
66 |
56 |
- |
50 |
- |
60 |
10 |
85 |
73 |
90 |
78 |
- |
65 |
- |
80 |
16 |
110 |
94 |
115 |
99 |
115 |
94 |
140 |
115 |
25 |
146 |
124 |
152 |
131 |
145 |
125 |
180 |
150 |
35 |
180 |
154 |
188 |
162 |
175 |
150 |
215 |
180 |
50 |
219 |
187 |
228 |
197 |
210 |
175 |
255 |
215 |
70 |
279 |
238 |
291 |
251 |
260 |
215 |
315 |
265 |
95 |
338 |
289 |
354 |
304 |
310 |
260 |
380 |
315 |
120 |
392 |
335 |
410 |
353 |
355 |
300 |
430 |
360 |
150 |
451 |
386 |
472 |
406 |
400 |
335 |
480 |
405 |
185 |
515 |
441 |
539 |
463 |
455 |
380 |
540 |
460 |
240 |
607 |
520 |
636 |
546 |
520 |
440 |
630 |
530 |
300 |
698 |
599 |
732 |
628 |
590 |
495 |
700 |
590 |
400 |
787 |
673 |
847 |
728 |
660 |
560 |
790 |
670 |
电压降落(/A/m)
标称截面积 |
2根电缆直流电 |
2根电缆单相交流电 |
3根或者4跟电缆三相交流电 |
2根电缆单相交流电 |
3根或者4根三相交流电 |
||||
通风管道或者埋于地下 |
通风管道口或者埋于地下 |
||||||||
1 |
2 |
3 |
4 |
5 |
6 |
||||
mm2 |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
||||
1.5 |
31 |
31 |
27 |
31 |
25 |
||||
2.5 |
19 |
19 |
16 |
19 |
15 |
||||
4 |
12 |
12 |
10 |
12 |
9.7 |
||||
6 |
7.9 |
7.9 |
6.8 |
7.9 |
6.5 |
||||
10 |
4.7 |
4.7 |
4 |
4.7 |
3.9 |
||||
16 |
2.9 |
2.9 |
2.5 |
2.9 |
2.6 |
||||
|
|
r |
x |
z |
r |
x |
z |
|
|
25 |
1.85 |
1.35 |
0.16 |
1.9 |
1.6 |
0.14 |
1.65 |
1.9 |
1.6 |
35 |
1.35 |
1.35 |
0.155 |
1.35 |
1.15 |
0.135 |
1.15 |
1.35 |
1.2 |
50 |
0.98 |
0.99 |
0.155 |
1 |
0.86 |
0.135 |
0.87 |
1 |
0.87 |
70 |
0.67 |
0.67 |
0.15 |
0.69 |
0.59 |
0.13 |
0.6 |
0.69 |
0.61 |
95 |
0.49 |
0.5 |
0.15 |
0.52 |
0.43 |
0.13 |
0.45 |
0.52 |
0.45 |
120 |
0.39 |
0.4 |
0.145 |
0.42 |
0.34 |
0.13 |
0.37 |
0.42 |
0.36 |
150 |
0.31 |
0.32 |
0.145 |
0.35 |
0.28 |
0.125 |
0.3 |
0.35 |
0.3 |
185 |
0.25 |
0.26 |
0.145 |
0.29 |
0.22 |
0.125 |
0.26 |
0.29 |
0.25 |
240 |
0.195 |
0.2 |
0.14 |
0.24 |
0.175 |
0.125 |
0.21 |
0.24 |
0.21 |
300 |
0.155 |
0.16 |
0.14 |
0.21 |
0.14 |
0.12 |
0.185 |
0.21 |
0.19 |
400 |
0.12 |
0.13 |
0.14 |
0.19 |
0.115 |
0.12 |
0.165 |
0.19 |
0.18 |
注:r:工作温度下导体电阻
x:电抗
z:阻抗
