600/1000V 高级柔性控制电缆
FFX400 1SZ1-R(PH60)(CU/SR/LSZH 600/1000V Class 2)
FFX400 1SZ1-F(PH60)(CU/SR/LSZH 600/1000V Class 5)

应用

该电缆主要被用作电源和信号传播的配线线缆，不仅适用于户内，户外，甚至适用于潮湿的环境。电缆需要牢固铺设于自由空气，管道，砌石工程，金属结构体，或者悬浮结构中，然而这些地方，万一发生火灾，人们将处于含有高密度烟雾，有毒气体，腐蚀性气体等的高危
险环境中。该电缆补充了紧急出口，警报信号，烟雾提示，自动扶梯，同时该电缆还可以直接或者间接铺设于地下。

标准

符合BS7629-1标准的设计

防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性	EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性	EN 50200 附录 E
系统线路完整性	取决于铺设系统的DIN 4102-12, E30
阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1; DIN VDE 0482-265-2-1
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压
600/1000V

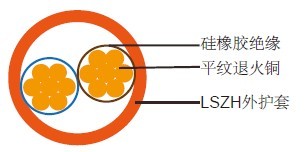

电缆结构

导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 覆合于交联聚乙烯复合物的云母带。
布线：线芯同合适的不吸潮填充物安装在同一同心层上。
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）

色码

绝缘层颜色:
无地线时
2芯：蓝色&棕色
3芯：棕色，黑色&灰色
4芯：棕色，黑色，灰色&蓝色
5芯：蓝色，棕色，灰色，黑色
有地线时
3芯：黄色/绿色，蓝色，棕色
4芯：黄色/绿色，棕色，黑色，灰色
5芯：黄色/绿色，蓝色，棕色，黑色，灰色
护套颜色：
红色（也可根据要求选择）

物理性能和热性能
工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：6×OD

电气特性

介电试验	3500 V r.m.s. x 5’ (芯/芯)
绝缘电阻	≥300 MΩ x km ( 20°C时)
短路温度	350°C

载流容量（A）

线芯数量和截面积	绝缘厚度	护套厚度	标称外径	标称重量
mm2	mm	mm	mm	kg/km
2芯
2x1.5 绞合 FFX400 1SZ1-R(PH60)	1.0	1.0	9.2	124
2x2.5 绞合 FFX400 1SZ1-R(PH60)	1.1	1.0	10.0	155
2x4 绞合 FFX400 1SZ1-R(PH60)	1.1	1.0	11.2	207
2x6 绞合 FFX400 1SZ1-R(PH60)	1.1	1.2	13.1	298
2x10 柔性 FFX400 1SZ1-F(PH60)	1.1	1.2	15.9	441
2x16 柔性 FFX400 1SZ1-F(PH60)	1.1	1.4	17.4	602
3芯
3x1.5 柔性 FFX400 1SZ1-F(PH60)	1.0	1.0	9.8	148
3x1.5 柔性 FFX400 1SZ1-F(PH60)	1.1	1.0	10.6	188
3x1.5 柔性 FFX400 1SZ1-F(PH60)	1.1	1.0	12.1	263
3x1.5 柔性 FFX400 1SZ1-F(PH60)	1.1	1.2	14.4	372
3x10 柔性 FFX400 1SZ1-F(PH60)	1.1	1.4	16.8	541
3x16 柔性 FFX400 1SZ1-F(PH60)	1.1	1.4	19.4	777
4芯
4x1.5 柔性 FFX400 1SZ1-F(PH60)	1.0	1.0	10.6	176
4x2.5 柔性 FFX400 1SZ1-F(PH60)	1.1	1.0	11.5	228
4x4 柔性 FFX400 1SZ1-F(PH60)	1.1	1.2	13.6	332
4x6柔性 FFX400 1SZ1-F(PH60)	1.1	1.0	11.5	214
4x10 柔性 FFX400 1SZ1-F(PH60)	1.1	1.4	18.5	680
4x16 柔性 FFX400 1SZ1-F(PH60)	1.1	1.4	21.2	973
5芯
5x2,5 柔性 FFX400 1SZ1-F(PH60)	1.1	1.0	12.6	266
5x4 柔性 FFX400 1SZ1-F(PH60)	1.1	1.2	14.5	399
5x6 柔性 FFX400 1SZ1-F(PH60)	1.1	1.2	17.6	576
5x10 柔性 FFX400 1SZ1-F(PH60)	1.1	1.4	20.5	850
5x16 柔性 FFX400 1SZ1-F(PH60)	1.1	1.6	23.3	1202

电气性能
导体运转温度: 90°C
周围温度: 30°C

载流容量（A）

导体截面积	参考方法4 （附在热绝缘墙上的导管上）	参考方法3（附在线槽或者墙上等的导管上）		参考方法1 （直接用夹子夹住）		参考方法11（在一个有孔径的电缆匣中，垂直或者水平）或者参考方法13（暴露于空气中）
导体截面积	一个3芯电缆或者一个4芯电缆三相交流电	一个2芯电缆单相交流电或者直流电	一个3芯电缆或者一个4芯电缆三相交流电	一个2芯电缆单相交流电或者直流电	一个3芯电缆或者一个4芯电缆三相交流电	一个2芯电缆单相交流电或者直流电	一个3芯电缆或者一个4芯电缆三相交流电
1	2	3	4	5	6	7	8
mm2	A	A	A	A	A	A	A
1.5	16.5	22	19.5	24	22	26	23
2.5	22	30	26	33	30	36	32
4	30	40	35	45	40	49	42
6	38	51	44	58	52	63	54
10	51	69	60	80	71	86	75
16	68	91	80	107	96	115	100

电压降落（/A/m）

标称截面积	2芯电缆直流电	2芯电缆单相交流	3芯电缆或者4芯电缆三相交流
1	2	3	4
mm2	mV/A/m	mV/A/m	mV/A/m
1.5	31	31	27
2.5	19	19	16
4	12	12	10
6	7.9	7.9	6.8
10	4.7	4.7	4
16	2.9	2.9	2.5
