300/500V 云母带，交联聚乙烯绝缘，或者硅橡胶绝缘总屏蔽多对仪表用电缆
RE-2X(St)H...CI. FE 180 PH30 ( CU/MGT+XLPE/OSCR/LSZH 300/500V Class 2 )
RE-2G(St)H...CI. FE 180 PH30 ( CU/SR/OSCR/LSZH 300/500V Class 2 )
RE-2X(St)HSWAH...CI. FE 180 PH30 ( CU/MGT+XLPE/OSCR/LSZH/SWA/LSZH 300/500V Class 2 )
RE-2G(St)HSWAH...CI. FE 180 PH30 ( CU/SR/OSCR/LSZH/SWA/LSZH 300/500V Class 2 )

应用

该电缆被用作紧急情况下的数据传输电缆，对其进行设计，生产和测试。在火灾条件下，为保证高频信号的传输，通常将这些电缆应用于数据和语音的传输。

标准

符合BS 5308/BS 7629-1标准的设计

防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性	EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性	EN 50200 附录 E
系统线路完整性	取决于铺设系统的DIN 4102-12, E30
阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1; DIN VDE 0482-265-2-1
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压
300/500V

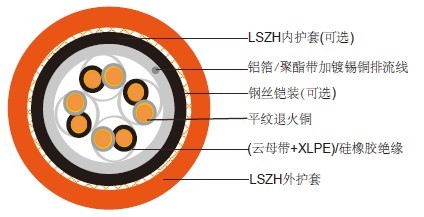

电缆结构

导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 覆合于交联聚乙烯复合物或者符合BS 7655第1.1部分的阻燃硅橡胶的云母带。
绞合线对：根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。
布线元素：将绝缘线芯绞合成数对。装置于同一线组中的两对对绞电缆有四个线芯。
布线：将数对电缆装配在一起。将包含有8对或者超过4对的电缆组装配在一起，形成一束，然后再将数束电缆装配在一起。
总屏蔽层：含有镀锡铜导线和0.5mm2屏蔽的铝带或者聚酯带
内护套：符合BS 7655:第6.1部分的热塑低烟无卤复合物LTS3类型。
铠装：镀锌钢丝铠装
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）

色码

绝缘层颜色：白色与黑色编号
护套颜色: 橘黄色（也可根据要求选择）

物理性能和热性能

工作温度范围（固定状态下）：-30°C – +70°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：6×OD（带有硅橡胶绝缘层的非铠装电缆）
8×OD（带有交联聚乙烯绝缘层的非铠装电缆）
10×OD（铠装电缆）

电气特性

介电试验	2000 V r.m.s. x 5’ (芯/芯)
绝缘电阻	交联聚乙烯：≥1000 MΩ x km (２0°C时) 硅橡胶：≥300 MΩ x km ( 20°C时)
短路温度	交联聚乙烯：250°C 硅橡胶：350°C

结构参数

线芯数量和截面积	绝缘厚度	护套厚度	标称外径	标称重量
mm2	mm	mm	mm	kg/km
2芯
2x1.0实心FFX200 05SOZ1-U(PH30/60)	0.6	0.9	7.9	85
2x1.5 实心 FFX200 05SOZ1-U(PH30/60)	0.7	1.0	8.8	105
2x2.5 实心 FFX200 05SOZ1-U(PH30/60)	0.8	1.1	10.2	150
2x1.5 绞合 FFX200 05SOZ1-R(PH30/60)	0.7	1.0	9.2	110
2x2.5 绞合 FFX200 05SOZ1-R(PH30/60)	0.8	1.1	10.3	155
2x4.0 绞合 FFX200 05SOZ1-R(PH30/60)	0.8	1.2	12.2	220
3芯
3x1.0 实心 FFX200 05SZ1-U(PH60)	0.6	0.9	8.4	105
3x1.5 实心 FFX200 05SZ1-U(PH60)	0.7	1.0	9.3	130
3x2.5 实心 FFX200 05SOZ1-U(PH30/60)	0.8	1.1	10.8	190
3x1.5绞合FFX200 05SOZ1-R(PH30/60)	0.7	1.0	9.4	135
3x2.5 绞合 FFX200 05SOZ1-R(PH30/60)	0.8	1.1	10.9	190
3x 4 绞合FFX200 05SOZ1-R(PH30/60)	0.8	1.2	13.0	280
4芯
4x1.0 实心 FFX200 05SOZ1-U(PH30/60)	0.6	0.9	9.3	125
4x1.5 实心 FFX200 05SOZ1-U(PH30/60)	0.7	1.0	10.3	165
4x2.5 实心 FFX200 05SOZ1-U(PH30/60)	0.8	1.1	12.0	240
4x1.5 绞合 FFX200 05SOZ1-R(PH30/60)	0.7	1.0	10.5	170
4x2.5 绞合 FFX200 05SOZ1-R(PH30/60)	0.8	1.1	12.1	250
4x 4 绞合 FFX200 05SOZ1-R(PH30/60)	0.8	1.2	14.4	350
7芯
7x1.0 实心 FFX200 05SOZ1-U(PH30/60)	0.6	0.9	10.5	175
7x1.5 实心 FFX200 05SOZ1-U(PH30/60)	0.7	1.0	12.1	230
12芯
12x1.0 实心 FFX200 05SOZ1-U(PH30/60)	0.6	0.9	14.5	300
12x1.5 实心 FFX200 05SOZ1-U(PH30/60)	0.7	1.0	16.0	380
19芯
19x1.0 实心 FFX200 05SOZ1-U(PH30/60)	0.6	0.9	17.5	470
19x1.5 实心 FFX200 05SOZ1-U(PH30/60)	0.7	1.0	17.5	470
