300/500V 云母带+交联聚乙烯绝缘，低烟无卤护套电力电缆（2-4芯）
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
线路完整性 |
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472- |
施加机械冲击时的线路完整性 |
EN 50200(PH120); CEI 20-36/4-0 |
施加机械冲击和水喷射时的线路完整性 |
EN 50200 附录 E |
系统线路完整性 |
取决于铺设系统的DIN 4102-12, E30 |
阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; |
降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; |
无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1* |
无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2* |
最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; |
无有毒气体 |
NES 02-713; NF C 20-454 |
*表示该标准已经被取代
额定电压
300/500 V

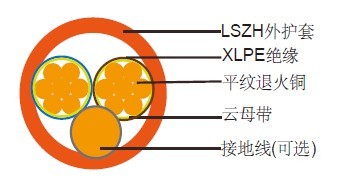

电缆结构
导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型
接地线：未绝缘的实心或者绞合镀锡铜导线
布线：将线芯同合适的不吸潮填充物布线在同心层中。
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）
物理性能和热性能
工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：8×OD
色码
绝缘颜色遵循BS7671标准
芯数 |
带接地线 |
不带接地线 |
2芯 |
- |
蓝，棕 |
3芯 |
黄绿线，蓝，棕 |
棕，灰，黑 |
4芯 |
黄绿线，棕，灰，黑 |
棕，灰，黑。蓝 |
5芯 |
黄绿线，棕，灰，黑。蓝 |
棕，灰，黑。蓝，黑 |
5芯以上 |
黄绿线，黑（1.2.3.4.5...） |
黑（1.2.3.4.5...） |
护套颜色：黑色或根据客户要求
电气特性
介电试验 |
2000 V r.m.s. x 5’ (芯/芯) |
绝缘电阻 |
20 MΩ x km ( 20°C时) |
短路温度 |
250°C |
结构参数
导体 |
|
|
FFX200 05Z1Z1-R (PH60) |
||||
标称截面积 |
绞线的数量和直径 |
导体直径 |
绝缘厚度 |
无电线 |
有地线 |
||
标称外径 |
标称重量 |
标称外径 |
标称重量 |
||||
mm2 |
No./mm |
mm |
mm |
mm |
kg/km |
mm |
kg/km |
2芯 |
|||||||
2x1.5 |
7/0.53 |
0.5 |
0.5 |
7.7 |
70 |
8.2 |
80 |
2x2.5 |
7/0.67 |
0.5 |
0.5 |
8.8 |
100 |
9.6 |
120 |
2x4 |
7/0.85 |
0.5 |
0.5 |
9.8 |
140 |
10.5 |
170 |
3芯 |
|||||||
3x1.5 |
7/0.53 |
0.5 |
0.5 |
8.7 |
90 |
10.5 |
100 |
3x2.5 |
7/0.67 |
0.5 |
0.5 |
9.5 |
125 |
10.7 |
150 |
3x4 |
7/0.85 |
0.5 |
0.5 |
11.5 |
180 |
12.5 |
220 |
4芯 |
|||||||
4x1.5 |
7/0.53 |
0.5 |
0.5 |
10.3 |
105 |
12.2 |
120 |
4x2.5 |
7/0.67 |
0.5 |
0.5 |
11 |
155 |
13 |
190 |
4x4 |
7/0.85 |
0.5 |
0.5 |
12.5 |
255 |
13.5 |
270 |
电气性能
导体运转温度: 90°C
周围温度: 30°C
载流容量（A）
导体截面积 |
参考方法4 |
参考方法3（附在线槽或者墙上等的导管上） |
参考方法1 |
参考方法11（在一个有孔径的电缆匣中，垂直或者水平）或者参考方法13（暴露于空气中） |
|||
|
一个3芯电缆或者一个4芯电缆 |
一个2芯电缆 |
一个3芯电缆或者一个4芯电缆 |
一个2芯电缆 |
一个3芯电缆或者一个4芯电缆 |
一个2芯电缆 |
一个3芯电缆或者一个4芯电缆 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
mm2 |
A |
A |
A |
A |
A |
A |
A |
1.5 |
16.5 |
22 |
19.5 |
24 |
22 |
26 |
23 |
2.5 |
22 |
30 |
26 |
33 |
30 |
36 |
32 |
4 |
30 |
40 |
35 |
45 |
40 |
49 |
42 |
电压降落（/A/m）
标称截面积 |
2芯电缆直流电 |
2芯电缆单相交流 |
3芯电缆或者4芯电缆三相交流 |
1 |
2 |
3 |
4 |
mm2 |
mV/A/m |
mV/A/m |
mV/A/m |
1.5 |
31 |
31 |
27 |
2.5 |
19 |
19 |
16 |
4 |
12 |
12 |
10 |
