225V硅橡胶绝缘&低烟无卤护套火灾报警电缆BMK*
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
线路完整性 |
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); |
施加机械冲击时的线路完整性 |
EN 50200(PH120); CEI 20-36/4-0 |
施加机械冲击和水喷射时的线路完整性 |
EN 50200 附录 E |
系统线路完整性 |
取决于铺设系统的DIN 4102-12, E30 |
阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; |
降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; |
无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; |
无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; |
最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; |
无有毒气体 |
NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代

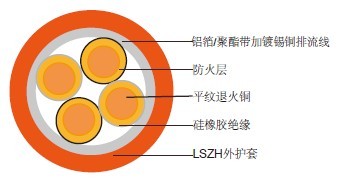

电缆结构
导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
防火层：特殊的防火带
绝缘层;符合DIN VDE 0207-23.标准的防火硅橡胶HJ1类
布线元素：根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。装置于同一线组中的两对对绞电缆有四个线芯。
布线：将数对电缆装配在一起。将包含有8对或者超过4对的电缆组装配在一起，形成一束，然后再将数束电缆装配在一起。
总屏蔽层；带有镀锡铜地线的铝带或者聚酯带
外护套：符合DIN VDE 0207-24 .标准的热塑性低烟无卤复合物HM2类
类型代码
JE:火灾报警电缆
Ｈ：低烟无卤
BＤ：单位式绞合
SＴ：铝带静电护罩
FE180：绝缘完整性（950°C 180分钟）
E３0： 系统完整性保持３０分钟
STA 波形钢带
SWA 钢丝
SWB 波形钢丝织带
物理性能和热性能
工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：7.5×OD（非铠装电缆）
电气特性
导线直径 |
mm |
0.8 |
导线尺寸 |
mm2 |
0.5 |
最大导体电阻 20°C时 |
Ω/km |
34.6 |
最大回路电阻 20°C时 |
Ω/km |
73.2 |
最小绝缘缘电阻 ５００Ｖ直流电20°C时 |
MΩ.km |
100 |
最大平均衰减程度 0.8KHz时 |
dB/km |
1.2 |
标称互电容0.8KHz时 |
nF/km |
120 |
最大电容不平衡Ｋ１ 0.8KHz一对-对时 |
pF/100m |
200 |
工作电压 |
V |
225 |
标称绝缘厚度 |
mm |
0.4 |
标称绝缘导体直径 |
mm |
1.6 |
色码
绝缘层颜色：每一束，蓝色＆红色／灰色＆黄色／绿色＆棕色／白色＆黑色
通过塑料编码带对各束进行辨别。
护套颜色：印有“ BMK - BRANDMELDEKABEL”（表示火灾报警）的红色
结构参数
VDE CODE: JE-H(St)H…x2x0.8 Bd FE180 E90 /JE-H(St)H…x2x0.8 Bd FE180/E90 BMK
对数和导体直径 |
绝缘层厚度 |
护套厚度 |
标称直径 |
标称重量 |
mm2 |
mm |
mm |
mm |
kg/km |
0.5mm2 实心 |
||||
JE-H(St)H...1X2x0.8 FE180/E30 BMK |
0.4 |
1.0 |
6.1 |
52 |
JE-H(St)H...2X2x0. 8(quad) FE180/E30 BMK |
0.4 |
1.0 |
7.5 |
77 |
JE-H(St)H...4X2x0. 8 FE180/E30 BMK |
0.4 |
1.0 |
10.5 |
133 |
0.5mm2 实心 |
||||
JE-H(St)H...8X2x0.8 Bd FE180/E30 BMK |
0.4 |
1.0 |
17.4 |
296 |
JE-H(St)H...12X2x0.8 Bd FE180/E30 BMK |
0.4 |
1.2 |
18.9 |
368 |
JE-H(St)H...16X2x0.8 Bd FE180/E30 BMK |
0.4 |
1.2 |
20.7 |
442 |
JE-H(St)H...20X2x0.8 Bd FE180/E30 BMK |
0.4 |
1.2 |
22.7 |
508 |
JE-H(St)H...32X2x0.8 Bd FE180/E30 BMK |
0.4 |
1.4 |
24.5 |
772 |
JE-H(St)H...40X2x0.8 Bd FE180/E30 BMK |
0.4 |
1.4 |
26.5 |
946 |
JE-H(St)H...52X2x0.8 Bd FE180/E30 BMK |
0.4 |
1.6 |
28.0 |
1016 |
