BS EN 50288-7仪表电缆

PVC绝缘,PVC护套,CWB屏蔽仪表电缆(单对)

RE-Y(C)Y 90°C / 300 V

应用

EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，不能直接连接在低阻抗电源，例如公共电力供应站。 推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。 推荐应用在生命和重要财产物资的消防防火措施中。

标准

基本设计遵循EN 50288-7标准

防火特性

阻燃特性（单根电缆垂直燃烧测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（多根电缆成束垂直火焰燃烧测试）***	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
电缆燃烧腐蚀性气体零排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
电缆燃烧最小烟密度	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
电缆无毒测试	NES 02-713; NF C 20-454
抗紫外线	UL 1581 section 1200
耐油	ICEA S-73-532**

备注：*为已替换的标准，***为可选标准。

额定电压

300V

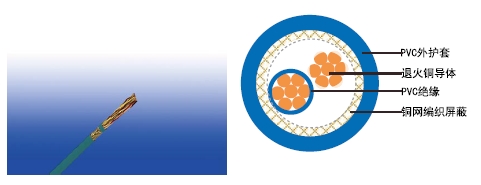

电缆结构

导体	IEC 60228标准1类实心退火铜导体或2类多股平纹铜导体。
绝缘	EN 50290-2-21标准PVC复合物绝缘。
成对	2根绝缘线芯绞合在一起形成对绞。
对绞	成对电缆以最佳绞距绞合成层。
隔离层	聚酯带。
总屏蔽	镀锡铜丝编织。
外护套	EN 50290-2-22标准热塑性PVC复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。符合防火阻燃性能标准（IEC 60332-1，IEC60332-3，UL 1581，UL1666等）取决于PVC复合物氧指数和电缆设计。LSPVC根据要求可选。
颜色	绝缘：黑/白, 成对的电缆在白色线芯上以数字（1，2、、、）连续标识。 外护套：黑色或蓝色（本安系统）

物理性能和热性能

工作温度范围（固定状态下）：-30°C – +90°C

安装温度范围（运动状态）：-5°C – +50°C

最小弯曲半径：7.5 X 外径

抗紫外线：UL 1581 section 1200

耐油：ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。)

电气性能

导体截面积?		mm2?	0.5	0.75	1.0	1.3	1.5
标称绝缘厚度		mm	0.4	0.4	0.4	0.45	0.45
导体电阻 (20°C)?		?Ω/km?	36.7	25	18.5	14.2	12.3
绝缘电阻 (20°C)		MΩ.km(Min.)	5000
交互电容 (1 kHz)		pF/m(Max.)	115
电容不平衡值(1 kHz)		pF/500 m (Max.)	300
感应系数/阻抗比例		μH/Ω(Max.)	25	25	25	40	40
工作电压?		V	300
测试电压 Urms?	线芯之间	V?	1500
	线芯与屏蔽之间		1500

结构参数

电缆型号	RE-Y(C)Y
	对数×2×截面积	铜重量?	标称重量
	No.x2xmm2	Kg/km?	Kg/km
RE-Y(C)Y 1P0.5	1x2x0.50	8.3	110
RE-Y(C)Y 1P0.75	1x2x0.75	8.7	119
RE-Y(C)Y 1P1.0	1x2x1.0	9.4	135
RE-Y(C)Y 1P1.3	1x2x1.3	9.7	140

备注：其他规格截面积&线芯要求可根据要求定制。
