BS EN 50288-7仪表电缆
PE绝缘,PVC护套&总屏蔽仪表电缆(多三线组)
RE-2Y(St)Y 70°C/300V
应用
EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，不能直接连接在低阻抗电源，例如公共电力供应站。 推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。 推荐应用在生命和重要财产物资的消防防火措施中。
标准
基本设计遵循EN 50288-7标准
防火特性
| 阻燃特性（单根电缆垂直燃烧测试） | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|---|---|
| 降低火蔓延（多根电缆成束垂直火焰燃烧测试）*** | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1* |
| 电缆燃烧腐蚀性气体零排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2* |
| 电缆燃烧最小烟密度 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 电缆无毒测试 | NES 02-713; NF C 20-454 |
| 抗紫外线 | UL 1581 section 1200 |
| 耐油 | ICEA S-73-532** |
备注：*为已替换的标准，***为可选标准。
额定电压
300V

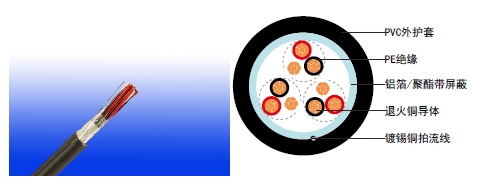

电缆结构
| 导体 | IEC 60228标准1类实心退火铜导体或2类多股平纹铜导体。 |
|---|---|
| 绝缘 | EN 50290.2-23标准PE复合物绝缘。 |
| 三线组 | 三个绝缘线芯绞合在一起形成一个三线组。 |
| 三线组绞合 | 三线组以最佳绞距绞合成层。 |
| 隔离层 | 聚酯带。 |
| 总屏蔽 | 带有0.5mm2镀锡铜排流线的铝带/聚酯带层屏蔽。 |
| 外护套 | EN 50290-2-22标准热塑性PVC复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。符合防火阻燃性能标准（IEC 60332-1，IEC60332-3，UL 1581，UL1666等）取决于PVC复合物氧指数和电缆设计。LSPVC根据要求可选。 |
| 颜色 | 绝缘：黑/白/红，, 三线组的电缆在白色线芯上以数字（1，2、、、）连续标识。 外护套：黑色或蓝色（本安系统） |
物理性能和热性能
工作温度范围（固定状态下）：-30°C – +70°C
安装温度范围（运动状态）：-5°C – +50°C
最小弯曲半径：7.5 X 外径
抗紫外线：UL 1581 section 1200
耐油：ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。)
电气性能
| 导体截面积? | mm2? | 0.5 | 0.75 | 1 | 1.3 | 1.5 | |
|---|---|---|---|---|---|---|---|
| 标称绝缘厚度 | mm | 0.35 | 0.38 | 0.4 | 0.45 | 0.45 | |
| 导体电阻 (20°C)? | ?Ω/km? | 36.0 | 24.5 | 18.0 | 13.9 | 12.1 | |
| 绝缘电阻 (20°C) | MΩ.km(Min.) | 5000 | 5000 | 5000 | 5000 | 5000 | |
| 交互电容 (1 kHz)? | ≤4个三线组 pF/m(Max.) | 90 | 90 | 90 | 102 | 102 | |
| ＞4个三线组 pF/m(Max.) | 75 | 75 | 75 | 85 | 85 | ||
| 感应系数 | mH/km(Max.) | 1 | |||||
| 感应系数/阻抗比例 | μH/Ω(Max.) | 25 | 25 | 25 | 40 | 40 | |
| 工作电压? | V | 300 | |||||
| 测试电压 Urms? | 线芯之间 | V? | 1500 | ||||
| 线芯与屏蔽之间 | 1500 | ||||||
结构参数
| 电缆型号 | RE-2Y(St)Y | ||||
|---|---|---|---|---|---|
| 三线组数×3×截面积 | 标准绝缘厚度 | 标称外护套厚度 | 标称总外径 | 标称总重量 | |
| No.x3xmm2 | mm | mm | mm | kg/km | |
| 0.5mm2 ，多三线组? | |||||
| RE-2Y(St)Y 2T0.5 | 2x3x0,50 | 0.35 | 0.9 | 8.4 | 92 |
| RE-2Y(St)Y 4T0.5 | 4x3x0,50 | 0.35 | 1 | 9.8 | 124 |
| RE-2Y(St)Y 5T0.5 | 5x3x0,50 | 0.35 | 1 | 10.8 | 155 |
| RE-2Y(St)Y 6T0.5 | 6x3x0,50 | 0.35 | 1 | 12.1 | 186 |
| RE-2Y(St)Y 8T0.5 | 8x3x0,50 | 0.35 | 1.1 | 13.1 | 222 |
| RE-2Y(St)Y 10T0.5 | 10x3x0,50 | 0.35 | 1.1 | 14.7 | 276 |
| RE-2Y(St)Y 12T0.5 | 12x3x0,50 | 0.35 | 1.1 | 15.2 | 325 |
| RE-2Y(St)Y 16T0.5 | 16x3x0,50 | 0.35 | 1.2 | 17.4 | 416 |
| RE-2Y(St)Y 20T0.5 | 20x3x0,50 | 0.35 | 1.2 | 19.1 | 510 |
| RE-2Y(St)Y 24T0.5 | 24x3x0,50 | 0.35 | 1.3 | 20.9 | 597 |
| 0.75mm2 ，多三线组? | |||||
| RE-2Y(St)Y 2T0.75 | 2x3x0,75 | 0.38 | 0.9 | 9.3 | 114 |
| RE-2Y(St)Y 4T0.75 | 4x3x0,75 | 0.38 | 1 | 10.9 | 163 |
| RE-2Y(St)Y 5T0.75 | 5x3x0,75 | 0.38 | 1 | 12 | 199 |
| RE-2Y(St)Y 6T0.75 | 6x3x0,75 | 0.38 | 1.1 | 13.7 | 246 |
| RE-2Y(St)Y 8T0.75 | 8x3x0,75 | 0.38 | 1.1 | 14.7 | 297 |
| RE-2Y(St)Y 10T0.75 | 10x3x0,75 | 0.38 | 1.2 | 16.7 | 368 |
| RE-2Y(St)Y 12T0.75 | 12x3x0,75 | 0.38 | 1.2 | 17.3 | 425 |
| RE-2Y(St)Y 16T0.75 | 16x3x0,75 | 0.38 | 1.3 | 19.7 | 558 |
| RE-2Y(St)Y 20T0.75 | 20x3x0,75 | 0.38 | 1.3 | 21.7 | 685 |
| RE-2Y(St)Y 24T0.75 | 24x3x0,75 | 0.38 | 1.4 | 23.7 | 806 |
| 1.0mm2 ，多三线组? | |||||
| RE-2Y(St)Y 2T1.0 | 2x3x1 | 0.4 | 1 | 10.4 | 135 |
| RE-2Y(St)Y 4T1.0 | 4x3x1 | 0.4 | 1 | 11.9 | 203 |
| RE-2Y(St)Y 5T1.0 | 5x3x1 | 0.4 | 1 | 13.2 | 252 |
| RE-2Y(St)Y 6T1.0 | 6x3x1 | 0.4 | 1.1 | 15 | 304 |
| RE-2Y(St)Y 8T1.0 | 8x3x1 | 0.4 | 1.1 | 16.1 | 381 |
| RE-2Y(St)Y 10T1.0 | 10x3x1 | 0.4 | 1.2 | 18.4 | 463 |
| RE-2Y(St)Y 12T1.0 | 12x3x1 | 0.4 | 1.2 | 19 | 546 |
| RE-2Y(St)Y 16T1.0 | 16x3x1 | 0.4 | 1.3 | 21.7 | 720 |
| RE-2Y(St)Y 20T1.0 | 20x3x1 | 0.4 | 1.4 | 24.1 | 884 |
| RE-2Y(St)Y 24T1.0 | 24x3x1 | 0.4 | 1.4 | 26.1 | 1053 |
| 1.3mm2 ，多三线组? | |||||
| RE-2Y(St)Y 2T1.3 | 2x3x1,3 | 0.45 | 1 | 11.5 | 175 |
| RE-2Y(St)Y 4T1.3 | 4x3x1,3 | 0.45 | 1.1 | 13.4 | 252 |
| RE-2Y(St)Y 5T1.3 | 5x3x1,3 | 0.45 | 1.1 | 14.8 | 319 |
| RE-2Y(St)Y 6T1.3 | 6x3x1,3 | 0.45 | 1.2 | 16.9 | 388 |
| RE-2Y(St)Y 8T1.3 | 8x3x1,3 | 0.45 | 1.2 | 18.1 | 476 |
| RE-2Y(St)Y 10T1.3 | 10x3x1,3 | 0.45 | 1.3 | 20.7 | 591 |
| RE-2Y(St)Y 12T1.3 | 12x3x1,3 | 0.45 | 1.3 | 21.4 | 697 |
| RE-2Y(St)Y 16T1.3 | 16x3x1,3 | 0.45 | 1.4 | 24.4 | 921 |
| RE-2Y(St)Y 20T1.3 | 20x3x1,3 | 0.45 | 1.5 | 27.1 | 1128 |
| RE-2Y(St)Y 24T1.3 | 24x3x1,3 | 0.45 | 1.6 | 29.6 | 1341 |
| 1.5mm2 ，多三线组? | |||||
| RE-2Y(St)Y 2T1.5 | 2x3x1,5 | 0.45 | 1 | 11.9 | 192 |
| RE-2Y(St)Y 4T1.5 | 4x3x1,5 | 0.45 | 1.1 | 14 | 288 |
| RE-2Y(St)Y 5T1.5 | 5x3x1,5 | 0.45 | 1.1 | 15.4 | 356 |
| RE-2Y(St)Y 6T1.5 | 6x3x1,5 | 0.45 | 1.2 | 17.6 | 433 |
| RE-2Y(St)Y 8T1.5 | 8x3x1,5 | 0.45 | 1.3 | 19.1 | 543 |
| RE-2Y(St)Y 10T1.5 | 10x3x1,5 | 0.45 | 1.3 | 21.6 | 675 |
| RE-2Y(St)Y 12T1.5 | 12x3x1,5 | 0.45 | 1.4 | 22.5 | 782 |
| RE-2Y(St)Y 16T1.5 | 16x3x1,5 | 0.45 | 1.5 | 25.7 | 1035 |
| RE-2Y(St)Y 20T1.5 | 20x3x1,5 | 0.45 | 1.6 | 28.6 | 1271 |
| RE-2Y(St)Y 24T1.5 | 24x3x1,5 | 0.45 | 1.7 | 31.1 | 1514 |
备注：其他规格截面积&线芯要求可根据要求定制。
