BS EN 50288-7仪表电缆
XLPE绝缘,PVC护套,单对屏蔽和总屏蔽&铠装仪表电缆(多对)
RE-2X(St)YSWAY PiMF 90°C / 300V
应用
EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，不能直接连接在低阻抗电源，例如公共电力供应站。 推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。 推荐应用在生命和重要财产物资的消防防火措施中。
标准
基本设计遵循EN 50288-7标准
防火特性
| 阻燃特性（单根电缆垂直燃烧测试） | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|---|---|
| 降低火蔓延（多根电缆成束垂直火焰燃烧测试）*** | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1* |
| 电缆燃烧腐蚀性气体零排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2* |
| 电缆燃烧最小烟密度 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 电缆无毒测试 | NES 02-713; NF C 20-454 |
| 抗紫外线 | UL 1581 section 1200 |
| 耐油 | ICEA S-73-532** |
备注：*为已替换的标准，***为可选标准。
额定电压
300V

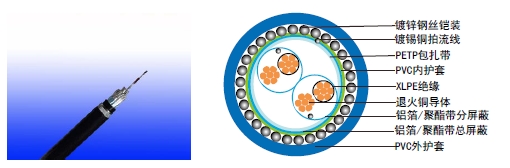

电缆结构
| 导体 | IEC 60228标准1类实心退火铜导体或2类多股平纹铜导体。 |
|---|---|
| 绝缘 | EN 50290-2-29标准挤压式XLPE复合物绝缘。 |
| 成对 | 2根绝缘线芯绞合在一起形成对绞。 |
| 对绞 | 成对电缆以最佳绞距绞合成层。 |
| 单对屏蔽 | 带0.5mm2镀锡铜配流线的铝箔/塑料薄膜包裹在对绞线芯外层。 |
| 包扎带 | PETP胶带 |
| 总屏蔽 | 带0.5mm2镀锡铜配流线的铝箔/塑料薄膜包裹在成缆外层。 |
| 内护套 | EN 50290-2-22标准热塑性PVC复合物。 |
| 铠装 | 镀锌钢丝铠装。 |
| 外护套 | EN 50290-2-22标准热塑性PVC复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。符合防火阻燃性能标准（IEC 60332-1，IEC60332-3，UL 1581，UL1666等）取决于PVC复合物氧指数和电缆设计。LSPVC根据要求可选。 |
| 颜色 | 绝缘：黑/白, 成对的电缆在白色线芯上以数字（1，2、、、）连续标识。 外护套：黑色或蓝色（本安系统） |
物理性能和热性能
工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-5°C – +50°C
最小弯曲半径：10 X 外径
抗紫外线：UL 1581 section 1200
耐油：ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。)
电气性能
| 导体截面积? | mm2? | 0.5 | 0.75 | 1.0 | 1.3 | 1.5 | |
|---|---|---|---|---|---|---|---|
| 标称绝缘厚度 | mm | 0.4 | 0.4 | 0.4 | 0.45 | 0.45 | |
| 导体电阻 (20°C)? | ?Ω/km? | 36.7 | 25 | 18.5 | 14.2 | 12.3 | |
| 绝缘电阻 (20°C) | MΩ.km(Min.) | 5000 | |||||
| 交互电容 (1 kHz) | pF/m(Max.) | 115 | |||||
| 感应系数 | mH/km (Max.) | 1 | |||||
| 感应系数/阻抗比例 | μH/Ω(Max.) | 25 | 25 | 25 | 40 | 40 | |
| 工作电压? | V | 300 | |||||
| 测试电压 Urms? | 线芯之间 | V? | 1500 | ||||
| 线芯与屏蔽之间 | 1500 | ||||||
结构参数
| 电缆型号 | RE-2X(St)YSWAY PiMF | |||||||
|---|---|---|---|---|---|---|---|---|
| 对数×2×截面积 | 标称绝缘厚度 | 标称内护套厚度 | 标称内护套层总外径 | 标称铠装层厚度 | 标称外护套厚度 | 标称总外径 | 标称总重量 | |
| No.x2xmm2 | mm2? | mm | mm | mm | mm | mm | kg/km | |
| 0.5mm2, 多对 | ||||||||
| RE-2X(St)YSWAY PiMF 2P0.5 | 2x2x0.5 | 0.35 | 0.9 | 8.7 | 0.9 | 1.4 | 13.3 | 311 |
| RE-2X(St)YSWAY PiMF 4P0.5 | 3x2x0.5 | 0.35 | 1 | 10.2 | 0.9 | 1.4 | 14.8 | 373 |
| RE-2X(St)YSWAY PiMF 5P0.5 | 4x2x0.5 | 0.35 | 1 | 11.2 | 0.9 | 1.4 | 15.8 | 451 |
| RE-2X(St)YSWAY PiMF 6P0.5 | 5x2x0.5 | 0.35 | 1 | 12.1 | 0.9 | 1.6 | 16.9 | 483 |
| RE-2X(St)YSWAY PiMF 8P0.5 | 8x2x0.5 | 0.35 | 1.1 | 13.1 | 0.9 | 1.6 | 17.9 | 537 |
| RE-2X(St)YSWAY PiMF 10P0.5 | 10x2x0.5 | 0.35 | 1.2 | 15.1 | 0.9 | 1.5 | 19.9 | 781 |
| RE-2X(St)YSWAY PiMF 12P0.5 | 12x2x0.5 | 0.35 | 1.2 | 15.7 | 0.9 | 1.5 | 20.5 | 804 |
| RE-2X(St)YSWAY PiMF 16P0.5 | 16x2x0.5 | 0.35 | 1.2 | 17.8 | 1.25 | 1.6 | 23.5 | 968 |
| RE-2X(St)YSWAY PiMF 20P0.5 | 20x2x0.5 | 0.35 | 1.3 | 19.7 | 1.25 | 1.7 | 25.6 | 1143 |
| RE-2X(St)YSWAY PiMF 24P0.5 | 24x2x0.5 | 0.35 | 1.4 | 21.5 | 1.25 | 1.7 | 27.4 | 1264 |
| 0.75mm2, 多对 | ||||||||
| RE-2X(St)YSWAY PiMF 2P0.75 | 2x2x0.75 | 0.38 | 1 | 9.7 | 0.9 | 1.4 | 14.3 | 342 |
| RE-2X(St)YSWAY PiMF 4P0.75 | 3x2x0.75 | 0.38 | 1 | 11.2 | 0.9 | 1.4 | 15.8 | 439 |
| RE-2X(St)YSWAY PiMF 5P0.75 | 4x2x0.75 | 0.38 | 1.1 | 12.5 | 0.9 | 1.5 | 17.3 | 496 |
| RE-2X(St)YSWAY PiMF 6P0.75 | 5x2x0.75 | 0.38 | 1.1 | 13.6 | 0.9 | 1.5 | 18.4 | 578 |
| RE-2X(St)YSWAY PiMF 8P0.75 | 8x2x0.75 | 0.38 | 1.1 | 14.4 | 0.9 | 1.5 | 19.2 | 664 |
| RE-2X(St)YSWAY PiMF 10P0.75 | 10x2x0.75 | 0.38 | 1.2 | 16.6 | 1.25 | 1.6 | 22.3 | 876 |
| RE-2X(St)YSWAY PiMF 12P0.75 | 12x2x0.75 | 0.38 | 1.2 | 17.4 | 1.25 | 1.6 | 23.1 | 942 |
| RE-2X(St)YSWAY PiMF 16P0.75 | 16x2x0.75 | 0.38 | 1.3 | 19.8 | 1.25 | 1.7 | 25.7 | 1130 |
| RE-2X(St)YSWAY PiMF 20P0.75 | 20x2x0.75 | 0.38 | 1.4 | 22 | 1.25 | 1.7 | 27.9 | 1325 |
| RE-2X(St)YSWAY PiMF 24P0.75 | 24x2x0.75 | 0.38 | 1.5 | 24 | 1.25 | 1.8 | 30.1 | 1490 |
| 1.0mm2, 多对 | ||||||||
| RE-2X(St)YSWAY PiMF 2P1.0 | 2x2x1.0 | 0.4 | 1 | 10.4 | 0.9 | 1.4 | 15 | 382 |
| RE-2X(St)YSWAY PiMF 4P1.0 | 3x2x1.0 | 0.4 | 1 | 12.1 | 0.9 | 1.4 | 16.7 | 487 |
| RE-2X(St)YSWAY PiMF 5P1.0 | 4x2x1.0 | 0.4 | 1.1 | 13.5 | 0.9 | 1.5 | 18.3 | 566 |
| RE-2X(St)YSWAY PiMF 6P1.0 | 5x2x1.0 | 0.4 | 1.1 | 14.7 | 0.9 | 1.5 | 19.5 | 641 |
| RE-2X(St)YSWAY PiMF 8P1.0 | 8x2x1.0 | 0.4 | 1.2 | 15.8 | 0.9 | 1.5 | 20.6 | 718 |
| RE-2X(St)YSWAY PiMF 10P1.0 | 10x2x1.0 | 0.4 | 1.2 | 18 | 1.25 | 1.6 | 23.7 | 994 |
| RE-2X(St)YSWAY PiMF 12P1.0 | 12x2x1.0 | 0.4 | 1.3 | 19 | 1.25 | 1.7 | 24.7 | 1083 |
| RE-2X(St)YSWAY PiMF 16P1.0 | 16x2x1.0 | 0.4 | 1.3 | 21.5 | 1.25 | 1.7 | 27.4 | 1361 |
| RE-2X(St)YSWAY PiMF 20P1.0 | 20x2x1.0 | 0.4 | 1.4 | 23.9 | 1.25 | 1.7 | 29.8 | 1510 |
| RE-2X(St)YSWAY PiMF 24P1.0 | 24x2x1.0 | 0.4 | 1.5 | 26.1 | 1.25 | 1.8 | 32.2 | 1902 |
| 1.3mm2, 多对 | ||||||||
| RE-2X(St)YSWAY PiMF 2P1.3 | 2x2x1.3 | 0.45 | 1 | 11.4 | 0.9 | 1.4 | 16 | 452 |
| RE-2X(St)YSWAY PiMF 4P1.3 | 3x2x1.3 | 0.45 | 1.1 | 13.4 | 0.9 | 1.5 | 18.2 | 576 |
| RE-2X(St)YSWAY PiMF 5P1.3 | 4x2x1.3 | 0.45 | 1.1 | 14.8 | 0.9 | 1.5 | 19.6 | 647 |
| RE-2X(St)YSWAY PiMF 6P1.3 | 5x2x1.3 | 0.45 | 1.2 | 16.3 | 0.9 | 1.6 | 21.3 | 857 |
| RE-2X(St)YSWAY PiMF 8P1.3 | 8x2x1.3 | 0.45 | 1.3 | 17.6 | 1.25 | 1.6 | 23.3 | 980 |
| RE-2X(St)YSWAY PiMF 10P1.3 | 10x2x1.3 | 0.45 | 1.3 | 20 | 1.25 | 1.7 | 25.9 | 1195 |
| RE-2X(St)YSWAY PiMF 12P1.3 | 12x2x1.3 | 0.45 | 1.4 | 21.1 | 1.25 | 1.7 | 27 | 1256 |
| RE-2X(St)YSWAY PiMF 16P1.3 | 16x2x1.3 | 0.45 | 1.5 | 24.1 | 1.25 | 1.8 | 30.2 | 1562 |
| RE-2X(St)YSWAY PiMF 20P1.3 | 20x2x1.3 | 0.45 | 1.6 | 26.8 | 1.25 | 1.9 | 33.1 | 1958 |
| RE-2X(St)YSWAY PiMF 24P1.3 | 24x2x1.3 | 0.45 | 1.7 | 29.2 | 1.25 | 2 | 36.4 | 2251 |
| 1.5mm2, 多对 | ||||||||
| RE-2X(St)YSWAY PiMF 2P1.5 | 2x2x1.5 | 0.45 | 1 | 11.8 | 0.9 | 1.5 | 16.6 | 475 |
| RE-2X(St)YSWAY PiMF 4P1.5 | 3x2x1.5 | 0.45 | 1.1 | 13.9 | 0.9 | 1.5 | 18.7 | 599 |
| RE-2X(St)YSWAY PiMF 5P1.5 | 4x2x1.5 | 0.45 | 1.2 | 15.5 | 0.9 | 1.5 | 20.3 | 818 |
| RE-2X(St)YSWAY PiMF 6P1.5 | 5x2x1.5 | 0.45 | 1.2 | 16.9 | 1.25 | 1.6 | 22.6 | 940 |
| RE-2X(St)YSWAY PiMF 8P1.5 | 8x2x1.5 | 0.45 | 1.3 | 18.2 | 1.25 | 1.7 | 24.1 | 1037 |
| RE-2X(St)YSWAY PiMF 10P1.5 | 10x2x1.5 | 0.45 | 1.4 | 21 | 1.25 | 1.7 | 26.9 | 1273 |
| RE-2X(St)YSWAY PiMF 12P1.5 | 12x2x1.5 | 0.45 | 1.4 | 21.9 | 1.25 | 1.7 | 27.8 | 1353 |
| RE-2X(St)YSWAY PiMF 16P1.5 | 16x2x1.5 | 0.45 | 1.5 | 25.1 | 1.25 | 1.8 | 31.2 | 1932 |
| RE-2X(St)YSWAY PiMF 20P1.5 | 20x2x1.5 | 0.45 | 1.6 | 27.8 | 1.25 | 1.9 | 34.8 | 2224 |
| RE-2X(St)YSWAY PiMF 24P1.5 | 24x2x1.5 | 0.45 | 1.7 | 30.4 | 1.25 | 2 | 37.6 | 2541 |
备注：其他规格截面积&线芯要求可根据要求定制。
