BS EN 50288-7仪表电缆
XLPE绝缘,PVC护套,CWB屏蔽仪表电缆(多对)
RE-2X(C)Y 90°C / 300 V
应用
EN 50288-7标准仪表电缆用于仪表控制系统中模拟信号和数字信号的传输，根据IEC79-14分类，可用于II组1区和2区环境中，不能直接连接在低阻抗电源，例如公共电力供应站。 推荐应用在室内和室外安装，支架，托盘，管道，干湿环境中，不推荐直埋使用。 推荐应用在生命和重要财产物资的消防防火措施中。
标准
基本设计遵循EN 50288-7标准
防火特性
| 阻燃特性（单根电缆垂直燃烧测试） | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|---|---|
| 降低火蔓延（多根电缆成束垂直火焰燃烧测试）*** | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1* |
| 电缆燃烧腐蚀性气体零排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2* |
| 电缆燃烧最小烟密度 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 电缆无毒测试 | NES 02-713; NF C 20-454 |
| 抗紫外线 | UL 1581 section 1200 |
| 耐油 | ICEA S-73-532** |
备注：*为已替换的标准，***为可选标准。
额定电压
300V

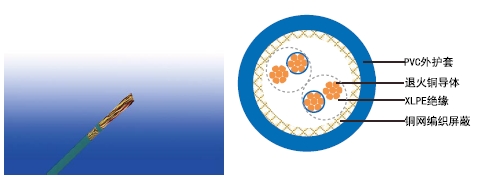

电缆结构
| 导体 | IEC 60228标准1类实心退火铜导体或2类多股平纹铜导体。 |
|---|---|
| 绝缘 | EN 50290-2-29标准挤压式XLPE复合物绝缘。 |
| 成对 | 2根绝缘线芯绞合在一起形成对绞。 |
| 对绞 | 成对电缆以最佳绞距绞合成层。 |
| 隔离层 | 聚酯带。 |
| 总屏蔽 | 镀锡铜丝编织。 |
| 外护套 | EN 50290-2-22标准热塑性PVC复合物。防紫外线，耐烃，耐油，防啮齿和防白蚁特性都是可选的。符合防火阻燃性能标准（IEC 60332-1，IEC60332-3，UL 1581，UL1666等）取决于PVC复合物氧指数和电缆设计。LSPVC根据要求可选。 |
| 颜色 | 绝缘：黑/白, 成对的电缆在白色线芯上以数字（1，2、、、）连续标识。 外护套：黑色或蓝色（本安系统） |
物理性能和热性能
工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-5°C – +50°C
最小弯曲半径：7.5 X 外径
抗紫外线：UL 1581 section 1200
耐油：ICEA S-73-532(测试温度 +60°C, 持续4小时。4小时过程中，保持拉伸强度和伸长率最小值为60%。)
电气性能
| 导体截面积? | mm2? | 0.5 | 0.75 | 1.0 | 1.3 | 1.5 | |
|---|---|---|---|---|---|---|---|
| 标称绝缘厚度 | mm | 0.4 | 0.4 | 0.4 | 0.45 | 0.45 | |
| 导体电阻 (20°C)? | ?Ω/km? | 36.7 | 25 | 18.5 | 14.2 | 12.3 | |
| 绝缘电阻 (20°C) | MΩ.km(Min.) | 5000 | |||||
| 交互电容 (1 kHz) | pF/m(Max.) | ||||||
| ≤4对 | 115 | ||||||
| ＞4对 | 90 | ||||||
| 电容不平衡值(1 kHz) | pF/500 m (Max.) | 300 | |||||
| 感应系数/阻抗比例 | μH/Ω(Max.) | 25 | 25 | 25 | 40 | 40 | |
| 工作电压? | V | 300 | |||||
| 测试电压 Urms? | 线芯之间 | V? | 1500 | ||||
| 线芯与屏蔽之间 | 1500 | ||||||
结构参数
| 电缆型号 | RE-2X(C)Y | ||
|---|---|---|---|
| 对数×2×截面积 | 铜重量? | 标称重量 | |
| No.x2xmm2 | Kg/km? | Kg/km | |
| 0.5mm2, 多对 | |||
| RE-2X(C)Y 2P0.5 | 2x2x0.50 | 10.7 | 143 |
| RE-2X(C)Y 3P0.5 | 3x2x0.50 | 11.1 | 159 |
| RE-2X(C)Y 4P0.5 | 4x2x0.50 | 11.9 | 181 |
| RE-2X(C)Y 6P0.5 | 6x2x0.50 | 13.6 | 230 |
| RE-2X(C)Y 8P0.5 | 8x2x0.50 | 14.2 | 264 |
| RE-2X(C)Y 12P0.5 | 12x2x0.50 | 16.4 | 343 |
| RE-2X(C)Y 16P0.5 | 16x2x0.50 | 18.2 | 418 |
| RE-2X(C)Y 20P0.5 | 20x2x0.50 | 19.7 | 487 |
| RE-2X(C)Y 24P0.5 | 24x2x0.50 | 21.1 | 557 |
| 0.75mm2, 多对 | |||
| RE-2X(C)Y 2P0.75 | 2x2x0.75 | 11.4 | 160 |
| RE-2X(C)Y 3P0.75 | 3x2x0.75 | 11.9 | 185 |
| RE-2X(C)Y 4P0.75 | 4x2x0.75 | 12.7 | 214 |
| RE-2X(C)Y 6P0.75 | 6x2x0.75 | 14.6 | 278 |
| RE-2X(C)Y 8P0.75 | 8x2x0.75 | 15.4 | 324 |
| RE-2X(C)Y 12P0.75 | 12x2x0.75 | 17.8 | 427 |
| RE-2X(C)Y 16P0.75 | 16x2x0.75 | 19.8 | 526 |
| RE-2X(C)Y 20P0.75 | 20.x2x0.75 | 21.5 | 623 |
| RE-2X(C)Y 24P0.75 | 24x2x0.75 | 23.1 | 714 |
| 1.0mm2, 多对 | |||
| RE-2X(C)Y 2P1.0 | 2x2x1.0 | 12.3 | 184 |
| RE-2X(C)Y 3P1.0 | 3x2x1.0 | 12.8 | 214 |
| RE-2X(C)Y 4P1.0 | 4x2x1.0 | 13.7 | 251 |
| RE-2X(C)Y 6P1.0 | 6x2x1.0 | 15.6 | 326 |
| RE-2X(C)Y 8P1.0 | 8x2x1.0 | 16.4 | 382 |
| RE-2X(C)Y 12P1.0 | 12x2x1.0 | 19 | 511 |
| RE-2X(C)Y 16P1.0 | 16x2x1.0 | 21.2 | 636 |
| RE-2X(C)Y 20P1.0 | 20.x2x1.0 | 23.5 | 775 |
| RE-2X(C)Y 24P1.0 | 24x2x1.0 | 25.3 | 892 |
| 1.3mm2, 多对 | |||
| RE-2X(C)Y 2P1.3 | 2x2x1.3 | 12.9 | 204 |
| RE-2X(C)Y 3P1.3 | 3x2x1.3 | 13.5 | 242 |
| RE-2X(C)Y 4P1.3 | 4x2x1.3 | 14.5 | 285 |
| RE-2X(C)Y 6P1.3 | 6x2x1.3 | 16.7 | 375 |
| RE-2X(C)Y 8P1.3 | 8x2x1.3 | 17.4 | 444 |
| RE-2X(C)Y 12P1.3 | 12x2x1.3 | 20.2 | 599 |
| RE-2X(C)Y 16P1.3 | 16x2x1.3 | 22.6 | 750 |
| RE-2X(C)Y 20P1.3 | 20x2x1.3 | 25.1 | 916 |
| RE-2X(C)Y 24P1.3 | 24x2x1.3 | 27 | 1064 |
备注：其他规格截面积&线芯要求可根据要求定制。
