符合IEC 60502-1标准的600V/1000V XLPE绝缘钢丝铠装加铅护套电缆

石油电缆

应用
这些电缆用于低压安装系统的电力供应。它们适用于可能存在化学品及脂肪烃芳香烃的室内和室外、电缆管道、地下、配电站、当地能源分流、工业厂房等。铅护套增加了抵抗脂肪烃及芳香烃的性能。

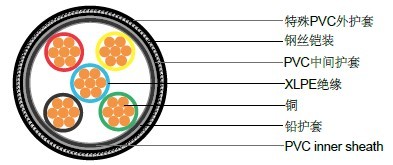

结构
导体: 实芯铜或多股铜
绝缘: XLPE
线芯颜色识别
1芯: 红或黑
2芯: 红, 黑
3芯: 红, 黄, 蓝
4芯: 红, 黄, 蓝, 黑
5芯: 红, 黄, 蓝, 黑, 绿
5芯以上: 黑色线芯印有白色数字
内护套: PVC
铅护套
中间护套: PVC
铠装: 1芯：铝丝铠装；多芯：镀锌钢丝铠装
外护套: 特殊PVC. 黑色

性能
额定电压: 600V/1000V
防火标准: IEC 60332-3-22
工作温度: -20~60°C
工作中导体能承受的最高温度: 90°C
耐化学性: 耐脂肪烃及芳香烃

芯数	导体规格		加上绝缘的外径(mm)	加上内护套的外径(mm)	加上铅护套的外径(mm)	加上中间护套的外径(mm)	加上铠装的外径(mm)	最小外径(mm)	最大外径(mm)	重量(kg/km)
芯数	截面积 (mm2)	类型	加上绝缘的外径(mm)	加上内护套的外径(mm)	加上铅护套的外径(mm)	加上中间护套的外径(mm)	加上铠装的外径(mm)	最小外径(mm)	最大外径(mm)	重量(kg/km)
1	25	多股，2类	7.9	9.9	12.3	14.7	18.5	21.4	23.7	1192
1	35	多股，2类	8.9	10.9	13.3	15.7	19.5	22.41	24.7	1358
1	50	多股，2类	10.2	12.2	14.6	17.0	20.8	23.67	26.1	1567
1	70	多股，2类	12.0	14.0	16.4	18.8	22.6	25.41	28.0	1888
1	95	多股，2类	13.55	15.6	18.0	20.4	24.2	26.97	29.8	2228
1	120	多股，2类	15.26	17.3	19.9	22.3	26.1	29.0	32.0	2663
1	150	多股，2类	16.97	19.0	21.6	24.0	27.8	30.65	33.8	3050
1	185	多股，2类	19.05	21.0	23.8	26.2	30.1	33.08	36.5	3665
1	240	多股，2类	21.6	23.6	26.6	29.0	32.8	35.89	39.6	4506
1	300	多股，2类	24.2	26.2	29.2	31.6	35.4	38.61	42.6	5314
1	400	多股，2类	27.7	30.1	33.3	35.7	39.5	42.78	47.2	6588
1	500	多股，2类	31.4	33.8	37.2	39.8	44.8	48.11	53.1	8281
1	630	多股，2类	36.2	38.6	42.2	45.0	50.0	53.54	59.1	10316
2	1.5	实芯	2.79	7.9	10.3	12.7	15.2	18.24	20.1	1005
2	1.5	多股，2类	2.9	8.2	10.6	12.9	15.4	18.43	20.3	1023
2	2.5	实芯	3.15	8.6	11.0	13.4	15.9	18.92	20.9	1095
2	2.5	多股，2类	3.31	9.1	11.5	13.7	16.2	19.21	21.2	1120
2	4	实芯	3.61	9.5	11.9	14.3	16.8	19.79	21.8	1210
2	4	多股，2类	3.83	10.2	12.6	14.8	17.3	20.27	22.4	1255
2	6	多股，2类	4.35	11.0	13.4	15.8	18.3	21.24	23.4	1399
2	10	多股，2类	5.25	12.8	15.2	17.6	20.8	23.67	26.1	1790
2	16	多股，2类	6.25	14.8	17.2	19.6	22.8	25.61	28.2	2109
2	25	多股，2类	7.9	18.1	20.5	22.9	26.1	28.81	31.8	2680
2	35	多股，2类	8.9	20.1	22.5	24.9	28.1	30.94	34.1	3115
2	50	多股，2类	10.2	22.8	25.4	27.8	31.8	34.73	38.3	4037
2	70	多股，2类	12.0	26.4	29.2	31.6	35.6	38.8	42.8	5074
2	95	多股，2类	13.55	29.9	32.9	35.3	39.3	42.58	47.0	6206
2	120	多股，2类	15.26	33.3	36.5	39.1	44.1	47.43	52.3	7796
2	150	多股，2类	16.97	36.7	40.1	42.7	47.7	51.31	56.6	9145
2	185	多股，2类	19.05	41.3	44.9	47.7	52.7	56.36	62.2	10957
2	240	多股，2类	21.6	46.4	50.4	53.4	58.4	62.27	68.7	13526
2	300	多股，2类	24.2	52.0	56.2	59.4	64.4	68.48	75.5	16251
3	1.5	实芯	2.79	8.3	10.7	13.1	15.6	18.62	20.5	1056
3	1.5	多股，2类	2.9	8.7	11.1	13.4	15.9	18.92	20.9	1085
3	2.5	实芯	3.15	9.1	11.5	13.9	16.4	19.4	21.4	1157
3	2.5	多股，2类	3.31	9.6	12.0	14.2	16.8	19.79	21.8	1194
3	4	实芯	3.61	10.1	12.5	14.9	17.4	20.37	22.5	1289
3	4	多股，2类	3.83	10.8	13.2	15.4	17.9	20.86	23.0	1345
3	6	多股，2类	4.35	11.7	14.1	16.5	19.0	21.92	24.2	1501
3	10	多股，2类	5.25	13.6	16.0	18.4	21.6	24.44	27.0	1938
3	16	多股，2类	6.25	15.8	18.2	20.6	23.8	26.58	29.3	2331
3	25	多股，2类	7.9	19.4	21.8	24.2	27.4	30.26	33.4	3006
3	35	多股，2类	8.9	21.5	24.1	26.5	29.7	32.69	36.1	3634
3	50	多股，2类	10.2	24.4	27.2	29.6	33.6	36.67	40.4	4715
3	70	多股，2类	12.0	28.7	31.7	34.1	38.1	41.22	45.5	6020
3	95	多股，2类	13.55	32.1	35.3	37.9	42.9	46.27	51.0	7799
3	120	多股，2类	15.26	35.8	39.2	41.8	46.8	50.25	55.4	9211
3	150	多股，2类	16.97	39.9	43.5	46.3	51.3	55.0	60.7	10965
3	185	多股，2类	19.05	44.4	48.2	51.2	56.2	59.95	66.1	13070
3	240	多股，2类	21.6	50.3	54.5	57.7	62.7	66.83	73.7	16348
3	300	多股，2类	24.2	55.9	60.3	63.7	68.7	73.04	81.9	19774
4	1.5	实芯	2.79	9.0	11.4	13.8	16.4	19.4	21.4	1139
2	50	多股，2类	10.2	22.8	25.4	27.8	31.8	34.73	38.3	4037
2	70	多股，2类	12.0	26.4	29.2	31.6	35.6	38.8	42.8	5074
2	95	多股，2类	13.55	29.9	32.9	35.3	39.3	42.58	47.0	6206
2	120	多股，2类	15.26	33.3	36.5	39.1	44.1	47.43	52.3	7796
2	150	多股，2类	16.97	36.7	40.1	42.7	47.7	51.31	56.6	9145
2	185	多股，2类	19.05	41.3	44.9	47.7	52.7	56.36	62.2	10957
2	240	多股，2类	21.6	46.4	50.4	53.4	58.4	62.27	68.7	13526
2	300	多股，2类	24.2	52.0	56.2	59.4	64.4	68.48	75.5	16251
3	1.5	实芯	2.79	8.3	10.7	13.1	15.6	18.62	20.5	1056
3	1.5	多股，2类	2.9	8.7	11.1	13.4	15.9	18.92	20.9	1085
3	2.5	实芯	3.15	9.1	11.5	13.9	16.4	19.4	21.4	1157
3	2.5	多股，2类	3.31	9.6	12.0	14.2	16.8	19.79	21.8	1194
3	4	实芯	3.61	10.1	12.5	14.9	17.4	20.37	22.5	1289
3	4	多股，2类	3.83	10.8	13.2	15.4	17.9	20.86	23.0	1345
3	6	多股，2类	4.35	11.7	14.1	16.5	19.0	21.92	24.2	1501
3	10	多股，2类	5.25	13.6	16.0	18.4	21.6	24.44	27.0	1938
3	16	多股，2类	6.25	15.8	18.2	20.6	23.8	26.58	29.3	2331
3	25	多股，2类	7.9	19.4	21.8	24.2	27.4	30.26	33.4	3006
3	35	多股，2类	8.9	21.5	24.1	26.5	29.7	32.69	36.1	3634
3	50	多股，2类	10.2	24.4	27.2	29.6	33.6	36.67	40.4	4715
3	70	多股，2类	12.0	28.7	31.7	34.1	38.1	41.22	45.5	6020
3	95	多股，2类	13.55	32.1	35.3	37.9	42.9	46.27	51.0	7799
3	120	多股，2类	15.26	35.8	39.2	41.8	46.8	50.25	55.4	9211
3	150	多股，2类	16.97	39.9	43.5	46.3	51.3	55.0	60.7	10965
3	185	多股，2类	19.05	44.4	48.2	51.2	56.2	59.95	66.1	13070
3	240	多股，2类	21.6	50.3	54.5	57.7	62.7	66.83	73.7	16348
3	300	多股，2类	24.2	55.9	60.3	63.7	68.7	73.04	81.9	19774
4	1.5	实芯	2.79	9.0	11.4	13.8	16.4	19.4	21.4	1139
4	1.5	多股，2类	2.9	9.4	11.8	14.1	16.6	19.59	21.6	1161
4	2.5	实芯	3.15	9.9	12.3	14.7	17.2	20.18	22.3	1254
4	2.5	多股，2类	3.31	10.5	12.9	15.1	17.6	20.56	22.7	1295
4	4	实芯	3.61	11.0	13.4	15.8	18.3	21.24	23.4	1417
4	4	多股，2类	3.83	11.9	14.3	16.4	18.9	21.82	24.1	1469
4	6	多股，2类	4.35	12.8	15.2	17.6	20.8	23.67	26.1	1797
4	10	多股，2类	5.25	15.0	17.4	19.8	23.0	25.8	28.5	2175
4	16	多股，2类	6.25	17.4	19.8	22.2	25.4	28.13	31.0	2657
4	25	多股，2类	7.9	21.4	24.0	26.4	29.6	32.4	35.7	3553
4	35	多股，2类	8.9	23.9	26.5	28.9	32.9	35.99	39.7	4465
4	50	多股，2类	10.2	27.1	30.1	32.5	36.5	39.67	43.8	5588
4	70	多股，2类	12.0	31.8	35.0	37.4	41.4	44.62	49.2	7179
4	95	多股，2类	13.55	35.6	39.0	41.6	46.6	50.05	55.2	9284
4	120	多股，2类	15.26	40.1	43.7	46.5	51.5	55.19	60.9	11202
4	150	多股，2类	16.97	44.3	48.1	51.1	56.1	60.04	66.2	13239
4	185	多股，2类	19.05	49.3	53.5	56.7	61.7	65.67	72.4	16017
4	240	多股，2类	21.6	55.9	60.5	63.9	68.9	73.24	80.8	20050
4	300	多股，2类	24.2	62.2	67.0	70.6	76.9	81.38	91.1	25156
5	1.5	实芯	2.79	9.8	12.2	14.6	17.1	20.08	22.2	1231
5	1.5	多股，2类	2.9	10.3	12.7	14.9	17.4	20.37	22.5	1266
5	2.5	实芯	3.15	10.8	13.2	15.6	18.1	21.05	23.2	1363
5	2.5	多股，2类	3.31	11.5	13.9	16.0	18.5	21.44	23.6	1407
5	4	实芯	3.61	12.1	14.4	16.8	20.1	22.99	25.4	1677
5	4	多股，2类	3.83	13.0	15.4	17.4	20.6	23.47	25.9	1739
5	6	多股，2类	4.35	14.0	16.4	18.8	22.1	24.93	27.5	1980
5	10	多股，2类	5.25	16.5	18.9	21.3	24.5	27.26	30.1	2421
5	16	多股，2类	6.25	19.2	21.6	24.0	27.2	30.07	33.2	2990
5	25	多股，2类	7.9	23.7	26.3	28.7	32.7	35.6	39.3	4295
5	35	多股，2类	8.9	26.4	29.2	31.6	35.6	38.8	42.8	5250
5	50	多股，2类	10.2	30.3	33.3	35.7	39.7	42.97	47.4	6500
5	70	多股，2类	12.0	35.2	38.6	41.2	46.2	49.66	54.8	8920
5	95	多股，2类	13.55	39.8	43.4	46.2	51.2	54.9	60.6	11073
5	120	多股，2类	15.26	44.4	48.2	51.2	56.2	59.95	66.1	13190
5	150	多股，2类	16.97	49.0	53.2	56.4	61.4	65.38	72.1	15790
5	185	多股，2类	19.05	55.0	59.4	62.8	67.8	71.97	79.4	19019
5	240	多股，2类	21.6	61.9	66.7	70.3	76.6	81.09	89.4	24583
5	300	多股，2类	24.2	69.3	74.5	78.5	84.8	89.63	98.9	29895
7	1.5	多股，2类	2.9	10.8	13.2	15.5	18.0	20.95	23.1	1333
7	2.5	多股，2类	3.31	12.2	14.6	16.7	19.9	22.8	25.2	1631
10	1.5	多股，2类	2.9	13.9	16.3	18.5	21.7	24.54	27.1	1802
10	2.5	多股，2类	3.31	15.7	18.1	20.1	23.3	26.09	28.8	2052
12	1.5	多股，2类	2.9	14.4	16.8	19.0	22.2	25.03	27.6	1874
12	2.5	多股，2类	3.31	16.2	18.6	20.7	23.9	26.68	29.4	2161
14	1.5	多股，2类	2.9	15.1	17.5	19.7	22.9	25.7	28.4	1989
14	2.5	多股，2类	3.31	17.1	19.5	21.5	24.7	27.45	30.3	2285
19	1.5	多股，2类	2.9	16.8	19.2	21.4	24.6	27.35	30.2	2245
19	2.5	多股，2类	3.31	19.1	21.5	23.4	26.6	29.49	32.5	2630
24	1.5	多股，2类	2.9	19.8	22.2	24.3	27.5	30.36	33.5	2652
24	2.5	多股，2类	3.31	22.5	25.1	27.0	30.2	33.17	36.6	3228
27	1.5	多股，2类	2.9	20.2	22.6	24.7	27.9	30.75	33.9	2732
27	2.5	多股，2类	3.31	23.0	25.6	27.5	31.5	34.44	38.0	3586
30	1.5	多股，2类	2.9	21.0	23.6	25.7	28.9	31.72	35.0	2982
30	2.5	多股，2类	3.31	23.9	26.5	28.4	32.4	35.5	39.2	3829
37	1.5	多股，2类	2.9	22.8	25.4	27.4	31.4	34.34	37.9	3522
37	2.5	多股，2类	3.31	25.9	28.7	30.5	34.5	37.54	41.4	4317
