符合IEC 60502-1标准的600V/1000V XLPE绝缘总屏蔽加钢丝铠装电缆
应用
这些电缆用于低压安装系统的电力供应。它们适用于可能存在化学品及脂肪烃芳香烃的室内和室外、电缆管道、地下、配电站、当地能源分流、工业厂房等。

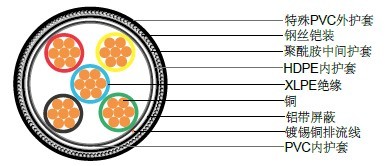

结构
导体: 实芯铜或多股铜
绝缘: XLPE
线芯颜色识别
1芯: 红或黑
2芯: 红, 黑
3芯: 红, 黄, 蓝
4芯: 红, 黄, 蓝, 黑
5芯: 红, 黄, 蓝, 黑, 绿
5芯以上: 黑色线芯印有白色数字
内护套: PVC. 黑色
屏蔽: 铝带/聚乙烯带加镀锡排流线
内护套: HDPE. 黑色
中间护套: 聚酰胺
铠装: 1芯：铝丝铠装；多芯：镀锌钢丝铠装
外护套: 特殊PVC. 黑色
性能
额定电压: 600V/1000V
防火标准: IEC 60332-3-22
工作温度: -20~60°C
工作中导体能承受的最高温度: 90°C
耐化学性: 耐脂肪烃及芳香烃
| 芯数 | 导体规格 | 加上绝缘 的外径(mm) |
加上内护 套的外径(mm) |
加上铠装 的外径(mm) |
最小外径(mm) |
最大外径(mm) |
重量(kg/km) |
|
| 截面积 (mm2) |
类型 | |||||||
1 |
25 |
多股，2类 |
7.9 |
11.5 |
15.3 |
18.3 |
20.2 |
619 |
1 |
35 |
多股，2类 |
8.9 |
12.5 |
16.3 |
19.3 |
21.3 |
732 |
1 |
50 |
多股，2类 |
10.2 |
13.8 |
17.6 |
20.6 |
22.7 |
891 |
1 |
70 |
多股，2类 |
12.0 |
15.6 |
19.4 |
22.3 |
24.6 |
1129 |
1 |
95 |
多股，2类 |
13.55 |
17.1 |
20.9 |
23.8 |
26.2 |
1394 |
1 |
120 |
多股，2类 |
15.26 |
18.8 |
22.6 |
25.4 |
28.0 |
1665 |
1 |
150 |
多股，2类 |
16.97 |
20.5 |
24.3 |
27.1 |
29.8 |
1963 |
1 |
185 |
多股，2类 |
19.05 |
22.6 |
26.4 |
29.3 |
32.3 |
2383 |
1 |
240 |
多股，2类 |
21.6 |
25.2 |
29.0 |
31.8 |
35.1 |
2975 |
1 |
300 |
多股，2类 |
24.2 |
27.7 |
31.5 |
34.4 |
38.0 |
3613 |
1 |
400 |
多股，2类 |
27.7 |
31.2 |
35.0 |
38.0 |
41.9 |
4505 |
| 芯数 | 导体规格 | 加上绝缘 的外径(mm) |
加上内护 套的外径(mm) |
加上中间护 套的外径(mm) |
加上铠装 的外径(mm) |
最小外径(mm) |
最大外径(mm) |
重量(kg/km) |
|
| 截面积 (mm2) |
类型 | ||||||||
2 |
1.5 |
实芯 |
2.79 |
8.0 |
11.5 |
13.3 |
16.4 |
18.1 |
511 |
2 |
1.5 |
多股，2类 |
2.9 |
8.2 |
11.8 |
13.6 |
16.7 |
18.4 |
525 |
2 |
2.5 |
实芯 |
3.15 |
8.7 |
12.3 |
14.8 |
17.9 |
19.7 |
661 |
2 |
2.5 |
多股，2类 |
3.31 |
9.0 |
12.6 |
15.1 |
18.1 |
20.0 |
682 |
2 |
4 |
实芯 |
3.61 |
9.6 |
13.2 |
15.7 |
18.7 |
20.6 |
740 |
2 |
4 |
多股，2类 |
3.83 |
10.1 |
13.7 |
16.2 |
19.2 |
21.2 |
766 |
2 |
6 |
多股，2类 |
4.35 |
11.1 |
14.7 |
17.2 |
20.1 |
22.3 |
868 |
2 |
10 |
多股，2类 |
5.25 |
12.9 |
16.5 |
19.0 |
22.0 |
24.2 |
1041 |
2 |
16 |
多股，2类 |
6.25 |
14.9 |
18.5 |
21.7 |
24.5 |
27.1 |
1410 |
2 |
25 |
多股，2类 |
7.9 |
18.2 |
21.7 |
24.9 |
27.6 |
30.5 |
1833 |
2 |
35 |
多股，2类 |
8.9 |
20.2 |
23.7 |
26.9 |
29.8 |
32.8 |
2176 |
2 |
50 |
多股，2类 |
10.2 |
22.8 |
26.3 |
29.5 |
32.5 |
35.8 |
2628 |
2 |
70 |
多股，2类 |
12.0 |
26.4 |
29.9 |
33.9 |
37.0 |
40.8 |
3569 |
2 |
95 |
多股，2类 |
13.55 |
29.5 |
33.0 |
37.0 |
40.2 |
44.3 |
4354 |
2 |
120 |
多股，2类 |
15.26 |
32.9 |
36.4 |
40.4 |
43.7 |
48.2 |
5165 |
3 |
1.5 |
实芯 |
2.79 |
8.4 |
12.0 |
14.5 |
17.6 |
19.4 |
636 |
3 |
1.5 |
多股，2类 |
2.9 |
8.7 |
12.2 |
14.7 |
17.8 |
19.6 |
654 |
3 |
2.5 |
实芯 |
3.15 |
9.2 |
12.8 |
15.3 |
18.3 |
20.2 |
703 |
3 |
2.5 |
多股，2类 |
3.31 |
9.6 |
13.1 |
15.7 |
18.7 |
20.6 |
729 |
3 |
4 |
实芯 |
3.61 |
10.2 |
13.8 |
16.3 |
19.3 |
21.3 |
805 |
3 |
4 |
多股，2类 |
3.83 |
10.6 |
14.2 |
16.7 |
19.7 |
21.7 |
830 |
3 |
6 |
多股，2类 |
4.35 |
11.8 |
15.4 |
17.9 |
20.9 |
23.0 |
951 |
3 |
10 |
多股，2类 |
5.25 |
13.7 |
17.3 |
20.5 |
23.4 |
25.8 |
1291 |
3 |
16 |
多股，2类 |
6.25 |
15.8 |
19.4 |
22.6 |
25.4 |
28.0 |
1590 |
3 |
25 |
多股，2类 |
7.9 |
19.5 |
23.0 |
26.2 |
29.0 |
31.9 |
2097 |
3 |
35 |
多股，2类 |
8.9 |
21.7 |
25.2 |
28.4 |
31.2 |
34.4 |
2533 |
3 |
50 |
多股，2类 |
10.2 |
24.4 |
27.9 |
31.9 |
35.0 |
38.6 |
3347 |
3 |
70 |
多股，2类 |
12.0 |
28.3 |
31.8 |
35.8 |
39.0 |
43.0 |
4255 |
3 |
95 |
多股，2类 |
13.55 |
31.6 |
35.1 |
39.1 |
42.4 |
46.8 |
5265 |
4 |
1.5 |
实芯 |
2.79 |
9.2 |
12.8 |
15.3 |
18.3 |
20.2 |
688 |
4 |
1.5 |
多股，2类 |
2.9 |
9.4 |
13.0 |
15.5 |
18.5 |
20.4 |
712 |
4 |
2.5 |
实芯 |
3.15 |
10.0 |
13.7 |
16.2 |
19.2 |
21.2 |
770 |
4 |
2.5 |
多股，2类 |
3.31 |
10.4 |
14.1 |
16.6 |
19.6 |
21.6 |
799 |
4 |
4 |
实芯 |
3.61 |
11.1 |
14.7 |
17.2 |
20.2 |
22.3 |
888 |
4 |
4 |
多股，2类 |
3.83 |
11.7 |
15.3 |
17.8 |
20.8 |
22.9 |
917 |
4 |
6 |
多股，2类 |
4.35 |
12.9 |
16.5 |
19.0 |
21.9 |
24.2 |
1052 |
4 |
10 |
多股，2类 |
5.25 |
15.0 |
18.6 |
21.8 |
24.6 |
27.2 |
1467 |
4 |
16 |
多股，2类 |
6.25 |
17.5 |
21.1 |
24.3 |
27.0 |
29.8 |
1836 |
4 |
25 |
多股，2类 |
7.9 |
21.6 |
25.1 |
28.3 |
31.1 |
34.4 |
2477 |
4 |
35 |
多股，2类 |
8.9 |
23.9 |
27.4 |
30.6 |
33.6 |
37.0 |
3010 |
4 |
50 |
多股，2类 |
10.2 |
27.0 |
30.5 |
34.5 |
37.5 |
41.4 |
3964 |
4 |
70 |
多股，2类 |
12.0 |
31.4 |
34.9 |
38.9 |
42.2 |
46.6 |
5123 |
5 |
1.5 |
实芯 |
2.79 |
9.9 |
13.5 |
16.0 |
19.0 |
21.0 |
751 |
5 |
1.5 |
多股，2类 |
2.9 |
10.2 |
13.9 |
16.4 |
19.4 |
21.4 |
774 |
5 |
2.5 |
实芯 |
3.15 |
10.9 |
14.5 |
17.0 |
20.0 |
22.0 |
840 |
5 |
2.5 |
多股，2类 |
3.31 |
11.3 |
14.9 |
17.4 |
20.4 |
22.5 |
870 |
5 |
4 |
实芯 |
3.61 |
12.2 |
15.7 |
18.2 |
21.2 |
23.3 |
979 |
5 |
4 |
多股，2类 |
3.83 |
12.7 |
16.3 |
18.8 |
21.7 |
24.0 |
1019 |
5 |
6 |
多股，2类 |
4.35 |
14.1 |
17.7 |
20.9 |
23.9 |
26.2 |
1317 |
5 |
10 |
多股，2类 |
5.25 |
16.5 |
20.1 |
23.3 |
26.1 |
28.8 |
1640 |
5 |
16 |
多股，2类 |
6.25 |
19.2 |
22.8 |
26.0 |
28.7 |
31.7 |
2096 |
5 |
25 |
多股，2类 |
7.9 |
23.7 |
27.2 |
30.4 |
33.4 |
36.8 |
2855 |
5 |
35 |
多股，2类 |
8.9 |
26.4 |
29.9 |
33.9 |
37.0 |
40.8 |
3777 |
5 |
50 |
多股，2类 |
10.2 |
29.9 |
33.4 |
37.4 |
40.6 |
44.7 |
4645 |
7 |
1.5 |
多股，2类 |
2.9 |
10.8 |
14.3 |
16.8 |
19.8 |
21.8 |
797 |
7 |
2.5 |
多股，2类 |
3.31 |
12.1 |
15.6 |
18.1 |
21.1 |
23.2 |
919 |
10 |
1.5 |
多股，2类 |
2.9 |
13.7 |
17.2 |
20.4 |
23.3 |
25.7 |
1114 |
10 |
2.5 |
多股，2类 |
3.31 |
15.3 |
18.8 |
22.0 |
24.8 |
27.4 |
1287 |
12 |
1.5 |
多股，2类 |
2.9 |
14.3 |
17.8 |
21.0 |
23.9 |
26.3 |
1179 |
12 |
2.5 |
多股，2类 |
3.31 |
15.9 |
19.4 |
22.6 |
25.4 |
28.0 |
1371 |
14 |
1.5 |
多股，2类 |
2.9 |
15.0 |
18.5 |
21.7 |
24.5 |
27.1 |
1251 |
14 |
2.5 |
多股，2类 |
3.31 |
16.7 |
20.2 |
23.4 |
26.2 |
28.9 |
1475 |
19 |
1.5 |
多股，2类 |
2.9 |
16.6 |
20.1 |
23.3 |
26.1 |
28.8 |
1427 |
19 |
2.5 |
多股，2类 |
3.31 |
18.7 |
22.2 |
25.4 |
28.1 |
31.0 |
1724 |
24 |
1.5 |
多股，2类 |
2.9 |
19.5 |
23.0 |
26.2 |
28.9 |
31.9 |
1678 |
24 |
2.5 |
多股，2类 |
3.31 |
22.1 |
25.6 |
28.8 |
31.6 |
34.9 |
2050 |
27 |
1.5 |
多股，2类 |
2.9 |
20.0 |
23.5 |
26.7 |
29.6 |
32.6 |
1776 |
27 |
2.5 |
多股，2类 |
3.31 |
22.5 |
26.0 |
29.2 |
32.0 |
35.3 |
2154 |
30 |
1.5 |
多股，2类 |
2.9 |
20.7 |
24.2 |
27.4 |
30.3 |
33.4 |
1884 |
30 |
2.5 |
多股，2类 |
3.31 |
23.4 |
26.9 |
30.1 |
33.1 |
36.5 |
2305 |
37 |
1.5 |
多股，2类 |
2.9 |
22.4 |
25.9 |
29.1 |
31.9 |
35.2 |
2099 |
37 |
2.5 |
多股，2类 |
3.31 |
25.3 |
28.8 |
32.8 |
35.9 |
39.6 |
2851 |
