符合IEC 60502-1标准的600V/1000V XLPE绝缘镀锌钢带铠装加铅护套电缆

石油电缆

应用
这些电缆用于低压安装系统的电力供应。它们适用于可能存在化学品及脂肪烃芳香烃的室内和室外、电缆管道、地下、配电站、当地能源分流、工业厂房等。铅护套增加了抵抗脂肪烃及芳香烃的性能。

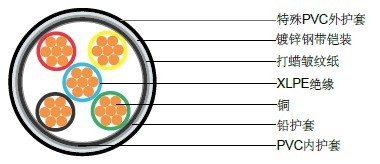

结构
导体: 实芯铜或多股铜
绝缘: XLPE
线芯颜色识别
1芯: 红或黑
2芯: 红, 黑
3芯: 红, 黄, 蓝
4芯: 红, 黄, 蓝, 黑
5芯: 红, 黄, 蓝, 黑, 绿
5芯以上: 黑色线芯印有白色数字
内护套: PVC
铅护套
内护套: 打蜡皱纹纸
铠装: 1芯：铝丝铠装；多芯：镀锌钢丝铠装
外护套: 特殊PVC. 黑色

性能
额定电压: 600V/1000V
防火标准: IEC 60332-3-22
工作温度: -20~60°C
工作中导体能承受的最高温度: 90°C
耐化学性: 耐脂肪烃及芳香烃

芯数	导体规格		加上绝缘的外径(mm)	加上内护套的外径(mm)	加上铅护套的外径(mm)	加上铠装的外径(mm)	最小外径(mm)	最大外径(mm)	重量(kg/km)
芯数	截面积 (mm2)	类型	加上绝缘的外径(mm)	加上内护套的外径(mm)	加上铅护套的外径(mm)	加上铠装的外径(mm)	最小外径(mm)	最大外径(mm)	重量(kg/km)
1	25	多股，2类	7.9	9.9	12.3	15.8	18.8	20.8	1003
1	35	多股，2类	8.9	10.9	13.3	16.8	19.79	21.8	1155
1	50	多股，2类	10.2	12.2	14.6	18.1	21.05	23.2	1341
1	70	多股，2类	12.0	14.0	16.4	19.9	22.8	25.2	1639
1	95	多股，2类	13.55	15.6	18.0	21.5	24.35	26.9	1966
1	120	多股，2类	15.26	17.3	19.9	23.4	26.19	28.9	2371
1	150	多股，2类	16.97	19.0	21.6	25.1	27.84	30.7	2736
1	185	多股，2类	19.05	21.0	23.8	27.4	30.07	33.2	3305
1	240	多股，2类	21.6	23.6	26.6	30.1	32.88	36.3	4115
1	300	多股，2类	24.2	26.2	29.2	32.7	35.6	39.3	4882
1	400	多股，2类	27.7	30.1	33.3	36.8	39.77	43.9	6108
1	500	多股，2类	31.4	33.8	37.2	40.7	43.94	48.5	7570
1	630	多股，2类	36.2	38.6	42.2	45.7	48.98	54.0	9461
2	1.5	实芯	2.79	7.9	10.3	12.4	15.52	17.1	701
2	1.5	多股，2类	2.9	8.2	10.6	12.7	15.81	17.4	727
2	2.5	实芯	3.15	8.6	11.0	13.1	16.2	17.9	773
2	2.5	多股，2类	3.31	9.1	11.5	13.6	16.68	18.4	813
2	4	实芯	3.61	9.5	11.9	14.0	17.07	18.8	871
2	4	多股，2类	3.83	10.2	12.6	14.7	17.75	19.6	928
2	6	多股，2类	4.35	11.0	13.4	15.5	18.53	20.4	1022
2	10	多股，2类	5.25	12.8	15.2	17.3	20.27	22.4	1234
2	16	多股，2类	6.25	14.8	17.2	19.3	22.21	24.5	1508
2	25	多股，2类	7.9	18.1	20.5	22.6	25.41	28.0	1980
2	35	多股，2类	8.9	20.1	22.5	24.6	27.35	30.2	2341
2	50	多股，2类	10.2	22.8	25.4	27.5	30.17	33.3	2924
2	70	多股，2类	12.0	26.4	29.2	31.3	34.24	37.8	3809
2	95	多股，2类	13.55	29.9	32.9	36.4	39.38	43.4	5202
2	120	多股，2类	15.26	33.3	36.5	40.0	43.07	47.5	6258
2	150	多股，2类	16.97	36.7	40.1	43.7	47.04	51.9	7450
2	185	多股，2类	19.05	41.3	44.9	48.4	51.8	57.1	9051
2	240	多股，2类	21.6	46.4	50.4	53.9	57.52	63.4	11373
2	300	多股，2类	24.2	52.0	56.2	59.7	63.54	70.1	13803
3	1.5	实芯	2.79	8.3	10.7	12.9	16.0	17.7	745
3	1.5	多股，2类	2.9	8.7	11.1	13.2	16.3	18.0	772
3	2.5	实芯	3.15	9.1	11.5	13.6	16.68	18.4	826
3	2.5	多股，2类	3.31	9.6	12.0	14.2	17.27	19.0	870
3	4	实芯	3.61	10.1	12.5	14.6	17.65	19.5	942
3	4	多股，2类	3.83	10.8	13.2	15.4	18.43	20.3	1003
3	6	多股，2类	4.35	11.7	14.1	16.2	19.21	21.2	1111
3	10	多股，2类	5.25	13.6	16.0	18.2	21.15	23.3	1369
3	16	多股，2类	6.25	15.8	18.2	20.3	23.18	25.6	1700
3	25	多股，2类	7.9	19.4	21.8	23.9	26.68	29.4	2263
3	35	多股，2类	8.9	21.5	24.1	26.2	28.91	31.9	2800
3	50	多股，2类	10.2	24.4	27.2	29.4	32.2	35.5	3528
3	70	多股，2类	12.0	28.7	31.7	33.8	36.67	40.4	4658
3	95	多股，2类	13.55	32.1	35.3	38.8	41.9	46.2	6288
3	120	多股，2类	15.26	35.8	39.2	42.7	45.88	50.6	7585
3	150	多股，2类	16.97	39.9	43.5	47.0	50.44	55.6	9123
3	185	多股，2类	19.05	44.4	48.2	51.7	55.19	60.9	11013
3	240	多股，2类	21.6	50.3	54.5	58.0	61.69	68.0	13976
3	300	多股，2类	24.2	55.9	60.3	63.8	67.71	74.7	16888
4	1.5	实芯	2.79	9.0	11.4	13.6	16.68	18.4	809
4	1.5	多股，2类	2.9	9.4	11.8	14.0	17.07	18.8	841
4	2.5	实芯	3.15	9.9	12.3	14.4	17.46	19.3	906
4	2.5	多股，2类	3.31	10.5	12.9	15.1	18.14	20.0	950
4	4	实芯	3.61	11.0	13.4	15.6	18.62	20.5	1041
4	4	多股，2类	3.83	11.9	14.3	16.4	19.4	21.4	1103
4	6	多股，2类	4.35	12.8	15.2	17.4	20.37	22.5	1242
4	10	多股，2类	5.25	15.0	17.4	19.5	22.41	24.7	1558
4	16	多股，2类	6.25	17.4	19.8	22.0	24.83	27.4	1972
4	25	多股，2类	7.9	21.4	24.0	26.1	28.81	31.8	2734
4	35	多股，2类	8.9	23.9	26.5	28.7	31.52	34.8	3326
4	50	多股，2类	10.2	27.1	30.1	32.2	35.11	38.7	4301
4	70	多股，2类	12.0	31.8	35.0	38.6	41.71	46.0	6120
4	95	多股，2类	13.55	35.6	39.0	42.5	45.69	50.4	7656
4	120	多股，2类	15.26	40.1	43.7	47.3	50.73	56.0	9364
4	150	多股，2类	16.97	44.3	48.1	51.6	55.29	61.0	11181
4	185	多股，2类	19.05	49.3	53.5	57.0	60.72	67.0	13707
4	240	多股，2类	21.6	55.9	60.5	64.0	67.9	74.9	17374
4	300	多股，2类	24.2	62.2	67.0	70.5	74.59	82.3	21002
5	1.5	实芯	2.79	9.8	12.2	14.4	17.46	19.3	885
5	1.5	多股，2类	2.9	10.3	12.7	14.8	17.85	19.7	915
5	2.5	实芯	3.15	10.8	13.2	15.3	18.33	20.2	993
5	2.5	多股，2类	3.31	11.5	13.9	16.0	19.01	21.0	1045
5	4	实芯	3.61	12.1	14.4	16.6	19.59	21.6	1152
5	4	多股，2类	3.83	13.0	15.4	17.5	20.47	22.6	1227
5	6	多股，2类	4.35	14.0	16.4	18.6	21.53	23.8	1394
5	10	多股，2类	5.25	16.5	18.9	21.0	23.86	26.3	1761
5	16	多股，2类	6.25	19.2	21.6	23.7	26.48	29.2	2247
5	25	多股，2类	7.9	23.7	26.3	28.5	31.14	34.4	3159
5	35	多股，2类	8.9	26.4	29.2	31.4	34.34	37.9	3988
5	50	多股，2类	10.2	30.3	33.3	36.9	39.87	44.0	5479
5	70	多股，2类	12.0	35.2	38.6	42.1	45.3	50.0	7287
5	95	多股，2类	13.55	39.8	43.4	46.9	50.34	55.5	9228
5	120	多股，2类	15.26	44.4	48.2	51.7	55.19	60.9	11133
5	150	多股，2类	16.97	49.0	53.2	56.7	60.43	66.7	13475
5	185	多股，2类	19.05	55.0	59.4	63.0	66.93	73.8	16409
5	240	多股，2类	21.6	61.9	66.7	70.2	74.5	82.2	20691
5	300	多股，2类	24.2	69.3	74.5	78.1	82.55	91.1	25436
7	1.5	多股，2类	2.9	10.8	13.2	15.4	18.43	20.3	979
7	2.5	多股，2类	3.31	12.2	14.6	16.7	19.69	21.7	1123
10	1.5	多股，2类	2.9	13.9	16.3	18.4	21.34	23.5	1245
10	2.5	多股，2类	3.31	15.7	18.1	20.2	23.09	25.5	1464
12	1.5	多股，2类	2.9	14.4	16.8	18.9	21.82	24.1	1302
12	2.5	多股，2类	3.31	16.2	18.6	20.7	23.57	26.0	1538
14	1.5	多股，2类	2.9	15.1	17.5	19.6	22.5	24.8	1386
14	2.5	多股，2类	3.31	17.1	19.5	21.6	24.44	27.0	1657
19	1.5	多股，2类	2.9	16.8	19.2	21.3	24.15	26.6	1598
19	2.5	多股，2类	3.31	19.1	21.5	23.6	26.38	29.1	1935
24	1.5	多股，2类	2.9	19.8	22.2	24.3	27.06	29.9	1914
24	2.5	多股，2类	3.31	22.5	25.1	27.2	29.88	33.0	2419
27	1.5	多股，2类	2.9	20.2	22.6	24.7	27.45	30.3	1995
27	2.5	多股，2类	3.31	23.0	25.6	27.7	30.36	33.5	2534
30	1.5	多股，2类	2.9	21.0	23.6	25.7	28.42	31.4	2217
30	2.5	多股，2类	3.31	23.9	26.5	28.6	31.43	34.7	2728
37	1.5	多股，2类	2.9	22.8	25.4	27.5	30.17	33.3	2463
37	2.5	多股，2 类	3.31	25.9	28.7	30.8	33.56	37.0	3152
