6491B管道配线
应用及描述
此电缆主要用于配电板和配电盘内部配线，一般安装在管道内，用于工作温度90℃的设备内部布线，适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所（如政府大楼等）。此电缆燃烧时不产生腐蚀性气体，这一点对电气设备尤为重要。6491B等同于欧共体标准的H05Z-U/H07Z-U/H07Z-R.

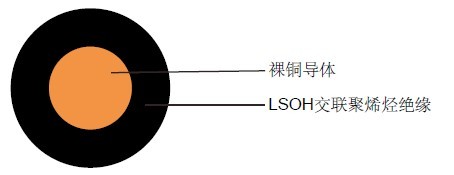

电缆结构
- 实心或多股铜丝
- 实心遵循BS 6360 Cl-1/IEC 60228 Cl-1(H05Z-U/H07Z-U)
- 多股遵循BS 6360 Cl-2/IEC 60228 Cl-2(H07Z-R)
- LSOH 交联聚烯烃EI5绝缘
线芯颜色
黑色, 蓝色, 黄绿色, 红色, 黄色, 白色, 紫罗兰色, 棕色, 灰色, 橘黄色, 粉色
技术特性
- 工作电压: 300/500 V(H05Z-R), 450/750 V(H07Z-U/H07Z-R)
- 测试电压: 2000 V(H05Z-R), 2500 V(H07Z-U/H07Z-R)
- 最小弯曲半径: 达到10 mm² - 3x外径,
25 mm²以上 - 6x外径
- 工作温度: +0º C～+90º C
- 短路时可达到的温度: +250º C
- 绝缘电阻: 10 MΩxkm
- 无卤遵循EN 50267-2-1 / IEC 60754-1
- 烟密度遵循EN 50268-2 / IEC 61034-2
- 毒气测试遵循EN 50267-2-2, IEC 60754-2
- 阻燃遵循EN 50265-2-1, IEC 60332-1
电缆参数
线规 |
芯数 x 导体截 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
最小绝缘电阻 90 °C |
# x mm² |
mm |
mm |
kg/km |
kg/km |
MΩ·km |
|
16(7/24) |
1 x 1.5 |
0.7 |
2.7-3.4 |
14.4 |
21 |
0.010 |
14(7/22) |
1 x 2.5 |
0.8 |
3.3-4.1 |
24 |
33 |
0.009 |
12(7/20) |
1 x 4 |
0.8 |
3.8-4.7 |
39 |
49 |
0.0077 |
10(7/18) |
1 x 6 |
0.8 |
4.3-5.4 |
58 |
71 |
0.0065 |
8(7/16) |
1 x 10 |
1 |
5.6-7.0 |
94 |
114 |
0.0065 |
6(7/14) |
1 x 16 |
1 |
6.4-8.0 |
154 |
172 |
0.0050 |
4(7/12) |
1 x 25 |
1.2 |
8.1-10.1 |
240 |
265 |
0.0050 |
2(7/10) |
1 x 35 |
1.2 |
9.0-11.3 |
350 |
397 |
0.0043 |
1(19/13) |
1 x 50 |
1.4 |
10.6-13.2 |
480 |
534 |
0.0043 |
2/0(19/11) |
1 x 70 |
1.4 |
12.1-15.1 |
672 |
830 |
0.0035 |
3/0(19/10) |
1 x 95 |
1.6 |
14.1-17.6 |
912 |
1054 |
0.0035 |
4/0(37/12) |
1 x 120 |
1.6 |
15.6-19.4 |
1152 |
1274 |
0.0032 |
300MCM(37/11) |
1 x 150 |
1.8 |
17.3-21.6 |
1440 |
1604 |
0.0032 |
350MCM(37/10) |
1 x 185 |
2.0 |
19.3-24.1 |
1776 |
2030 |
0.0032 |
500MCM(61/11) |
1 x 240 |
2.2 |
22.0-27.5 |
2400 |
2630 |
0.0032 |
-(61/10) |
1 x 300 |
2.4 |
24.5-30.6 |
3010 |
3330 |
0.0030 |
-(61/9) |
1 x 400 |
2.6 |
27.5-34.3 |
3820 |
4190 |
0.0028 |
-(61/8) |
1 x 500 |
2.8 |
30.5-38.2 |
4800 |
5240 |
0.0028 |
-(127/10) |
1 x 630 |
2.8 |
34.0-42.5 |
6350 |
6820 |
0.0025 |
