6241B/6242B/ 6243B, LSOH Flat Wiring Cables with circuit protective conductor
应用及描述
此电缆适合固定安装，特别适用于低烟雾排放的室内表面布线，有火灾，烟雾排放和有毒气体造成潜在危险的插座和照明布线，也可安装在干燥或潮湿的环境，安装在墙壁，板或托盘，在渠道中或嵌入石膏中。在需要机械保护的情况下应敷设管道或线槽中。

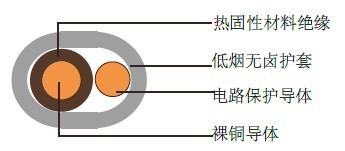

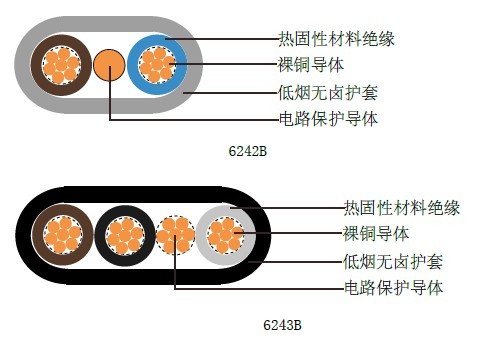

电缆结构
- 多股柔软裸铜导体
- 遵循IEC 60228 Cl-1/2
- 交联聚烯烃EI5/GP 8绝缘
- 线芯和不带绝缘电路保护导体平行排列
- 2芯, 电路保护导体置于两线芯中间，并排在线缆中心
- 3芯, 电路保护导体置于黑色和灰色线芯间
- LSOH护套, LTS 2, 白色
线芯颜色
2芯: 棕色，蓝色/2 × 1.0和2 × 1.5的线芯,棕色，棕色
3芯: 棕色, 黑色 (中心线)，灰色
技术特性
- 工作电压: 300/500v
- 测试电压: 2000 V
- 动态弯曲半径: 15x外径
- 静态弯曲半径: 10x外径
- 应用时的工作温度: +5º C～+90º C
- 短路时可达到的温度: +250º C
- 绝缘电阻: 10 MΩxkm
- 无卤遵循EN 50267-2-1 / IEC 60754-1
- 烟密度遵循EN 50268-2 / IEC 61034-2
- 毒气测试遵循EN 50267-2-2, IEC 60754-2
- 阻燃遵循EN 50265-2-1, IEC 60332-1
电缆参数
线规 |
芯数 x 导体 |
标称 |
标称 |
标称外径尺寸 |
保护 |
标称 |
最小绝缘电阻 90 °C |
|
最小 |
最大 |
|||||||
# x mm² |
mm |
mm |
mm |
mm |
kg/km |
MΩ·km |
||
|
|
|
|
6242B |
|
|
|
|
17 |
2 × 1.0 |
0.7 |
0.9 |
4.1 × 7.6 |
5.0 × 9.1 |
17 |
68 |
0.011 |
17(7/26) |
2 × 1.0 |
0.7 |
0.9 |
4.2 × 7.8 |
5.1 × 9.4 |
17 |
73 |
0.011 |
16 |
2 × 1.5 |
0.7 |
0.9 |
4.4 × 8.1 |
5.3 × 9.7 |
17 |
85 |
0.011 |
16(7/24) |
2 × 1.5 |
0.7 |
0.9 |
4.5 × 8.3 |
5.4 × 10.0 |
17 |
90 |
0.011 |
14 |
2 × 2.5 |
0.7 |
1.0 |
4.9 × 9.3 |
6.0 × 11.2 |
16 |
120 |
0.0092 |
14(7/22) |
2 × 2.5 |
0.7 |
1.0 |
5.0 × 9.5 |
6.1 × 11.4 |
16 |
125 |
0.0084 |
12(7/20) |
2 × 4 |
0.7 |
1.0 |
5.5 × 10.4 |
6.7 × 12.6 |
16 |
175 |
0.0070 |
10(7/18) |
2 × 6 |
0.7 |
1.1 |
6.2 × 12.0 |
7.5 × 14.6 |
14 |
240 |
0.0059 |
8(7/16) |
2 × 10 |
0.7 |
1.2 |
7.3 × 14.5 |
8.8 × 17.6 |
12(7/20) |
390 |
0.0047 |
6(7/14) |
2 × 16 |
0.7 |
1.3 |
8.4 × 17.0 |
10.1 × 20.5 |
10(7/18) |
560 |
0.0039 |
|
|
|
|
6243B |
|
|
|
|
17 |
3 × 1.0 |
0.7 |
0.9 |
4.1 × 10.0 |
5.1 × 12.1 |
17 |
91 |
0.011 |
16 |
3 × 1.5 |
0.7 |
0.9 |
4.4 × 10.7 |
5.3 × 12.9 |
17 |
115 |
0.011 |
14 |
3 × 2.5 |
0.7 |
1.0 |
4.9 × 12.0 |
6.0 × 14.6 |
17 |
170 |
0.0092 |
12(7/20) |
3 × 4 |
0.7 |
1.0 |
5.5 × 14.0 |
6.7 × 16.9 |
16 |
196 |
0.0070 |
10(7/18) |
3 × 6 |
0.7 |
1.1 |
6.2 × 16.2 |
7.5 × 19.5 |
14 |
291 |
0.0059 |
8(7/16) |
3 × 10 |
0.7 |
1.2 |
7.3 × 19.5 |
8.8 × 23.6 |
12(7/20) |
440 |
0.0047 |
6(7/14) |
3 × 16 |
0.7 |
1.3 |
8.4 × 22.8 |
10.1 × 27.6 |
10(7/18) |
670 |
0.0039 |
