BS 6724 铠装电力电缆, 600/1000V
两芯600/1000 V，多股铜导体
应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下. 安装于火灾，有毒烟雾或气体可能造成人生安全或机器损坏的环境中.

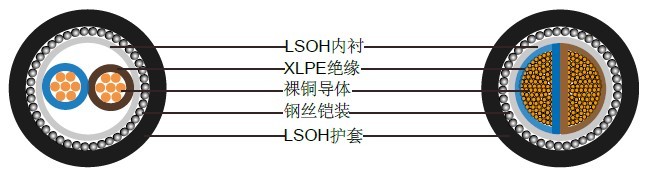

结构
导体 |
实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228. |
绝缘 |
XLPE (交联聚乙烯) GP 8类或乙丙橡胶GP 6类 |
色彩编码 |
1芯: 棕色 |
|
2芯: 棕色或蓝色 |
|
3芯: 棕色, 黑色, 灰色 |
|
4芯: 蓝色, 棕色, 黑色, 灰色 |
|
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色 |
|
5芯以上: 白色线芯加黑色数字标识 |
内衬 |
LSOH (低烟无卤) |
铠装 |
单芯: AWA (铝丝铠装) |
|
多芯: SWA (钢丝铠装) |
外护套 |
LSOH (低烟无卤) |
技术参数
额定电压 600/1000V
额定温度 0°C to +90°C
弯曲半径 1.5mm² to 16mm²: 6 x 外径
25mm² and above: 8 x 外径
防火 IEC60332第一部分, BS4066第一部分
无卤 IEC 60754, EN 50267
烟密度 IEC 61034, EN50268
两芯600/1000 V，多股铜导体
标称导体 |
成股类型 |
标称 |
标称 |
标称铝丝 |
标称 |
标称外径 |
标称重量 |
mm² |
No./mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
2x1.5 |
7/0.53 |
0.6 |
0.8 |
0.9 |
1.4 |
12.1 |
320 |
2x2.5 |
7/0.67 |
0.7 |
0.8 |
0.9 |
1.4 |
13.6 |
365 |
2x4 |
7/0.85 |
0.7 |
0.8 |
0.9 |
1.4 |
14.7 |
440 |
2x6 |
7/1.04 |
0.7 |
0.8 |
0.9 |
1.4 |
15.9 |
470 |
2x10 |
7/1.35 |
0.7 |
0.8 |
0.9 |
1.5 |
18.0 |
800 |
2x16 |
7/1.70 |
0.7 |
0.8 |
1.25 |
1.5 |
20.4 |
900 |
2x25 |
7/2.14 |
0.9 |
0.8 |
1.25 |
1.6 |
24.1 |
1240 |
2x25* |
7/2.14 |
0.9 |
0.8 |
1.25 |
1.6 |
20.4 |
1240 |
2x35 |
7/2.52 |
0.9 |
1 |
1.6 |
1.7 |
27.7 |
1710 |
2x35* |
7/2.52 |
0.9 |
1 |
1.6 |
1.7 |
23.3 |
1710 |
标称导体 |
成股类型 |
标称 |
标称 |
标称铝丝 |
标称 |
标称外径 |
标称重量 |
mm² |
No./mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
2x50* |
19/1.78 |
1.0 |
1 |
1.6 |
1.8 |
25.8 |
1800 |
2x70* |
19/2.14 |
1.1 |
1 |
1.6 |
1.9 |
29.0 |
2320 |
2x95* |
19/2.52 |
1.1 |
1.2 |
2.0 |
2.0 |
33.0 |
3150 |
2x120* |
37/2.03 |
1.2 |
1.2 |
2.0 |
2.1 |
36.1 |
3880 |
2x150* |
37/2.25 |
1.4 |
1.2 |
2.0 |
2.2 |
39.3 |
4820 |
2x185* |
37/2.52 |
1.6 |
1.4 |
2.5 |
2.4 |
44.7 |
5920 |
2x240* |
61/2.25 |
1.7 |
1.4 |
2.5 |
2.5 |
49.0 |
7300 |
2x300* |
61/2.52 |
1.8 |
1.6 |
2.5 |
2.6 |
53.5 |
8770 |
2x400* |
61/2.85 |
2 |
1.6 |
2.5 |
2.8 |
59.0 |
10905 |
